10 - 200 m² Noppensystem Fußbodenheizung Set – 30-2 mm Dämmung EPS WLG 040 – mit Trittschalldämmung – ALU 16×2 – VA 10 – ohne Regeltechnik

Noppenset mit Trittschallschutz mit 30-2 Dämmung

Dieses Noppensystem 30-2 ist die robuste Lösung für Bauprojekte mit erhöhten Anforderungen an Schallschutz und Belastbarkeit. Durch ihre trittfeste, hinterschäumte Struktur und die integrierte EPS-Dämmung (WLG 040) eignet sie sich optimal für den Einsatz in Ein- und Mehrfamilienhäusern, öffentlichen Gebäuden und Flächen mit starker Frequentierung. Der empfohlener Verlegeabstand (VA) beträgt 10 cm, wodurch eine gleichmäßige Wärmeverteilung und ein effizienter Rohr- und Materialeinsatz erreicht werden.

Die einfache Verlegung über die integrierte Druckknopfverbindung spart Zeit auf der Baustelle, bei gleichzeitig hoher Verlegequalität und estrichdichter Verbindung.

Vorteile im Überblick

• Integrierte Trittschalldämmung mit bis zu 28 dB Verbesserung
• Aufbauhöhe ab ca. 81 mm
• Stabile, hinterschäumte Noppen für 16x2 mm Rohre
• Empfohlener Verlegeabstand (VA): 10 cm
• Flexible Rohrverlegung bei einfacher Ein-Personen-Montage
• Estrichdichte Verbindung durch Überlappung und Druckknopfverbindung
• Universell für Neubau und Renovierung geeignet
• Kompatibel mit Fließ- und Zementestrich

Verwendung & Einsatzzweck

• Produkttyp: Noppenplatte mit EPS-Dämmung und Trittschallfunktion
• Einsatzbereiche: Fußbodenheizung in schallsensiblen Bereichen und hochbelasteten Flächen
• Besondere Eignung: Ein- und Mehrfamilienhäuser, Büros, Flure, öffentliche Gebäude

Technische Daten

Systemkomponenten

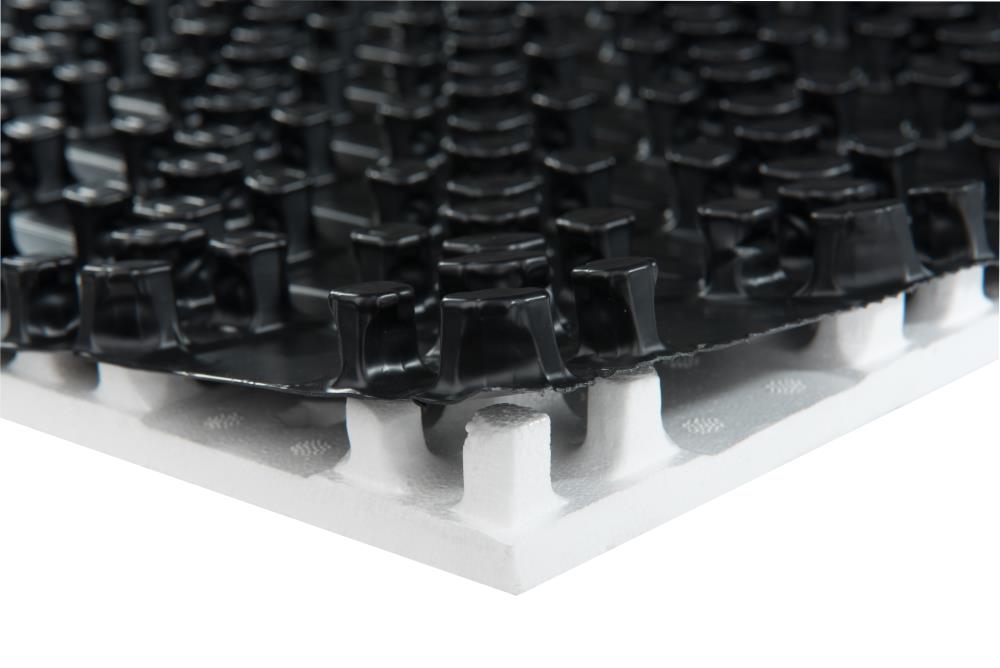

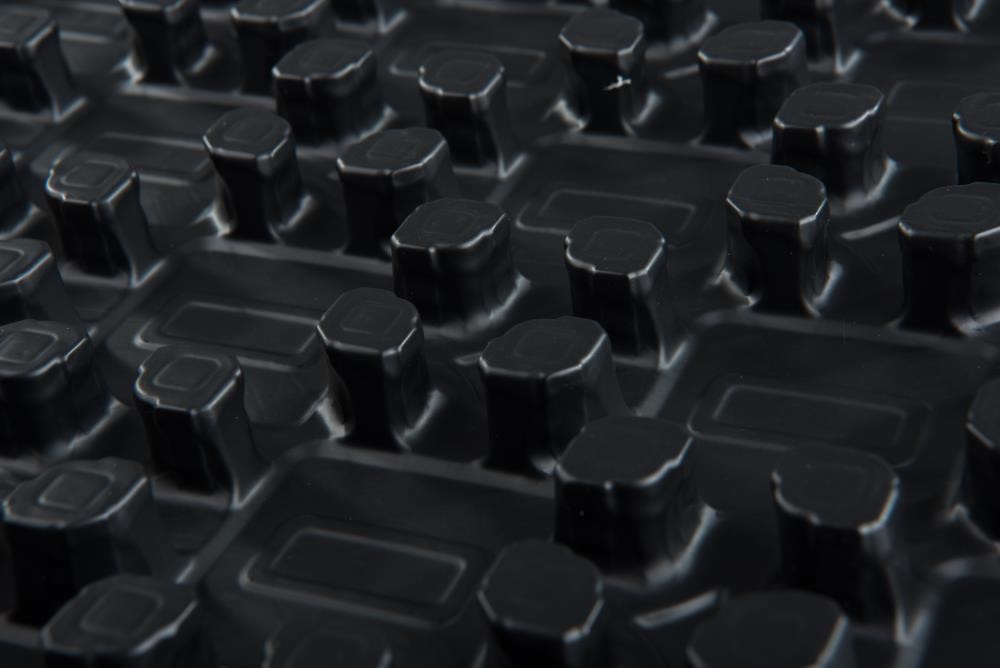

• Noppenplatte 30-2 – EPS-gedämmt, trittfest mit Schallschutzfunktion
• Metallverbundrohr 16×2 mm – großzügig dimensioniertes Heizrohr

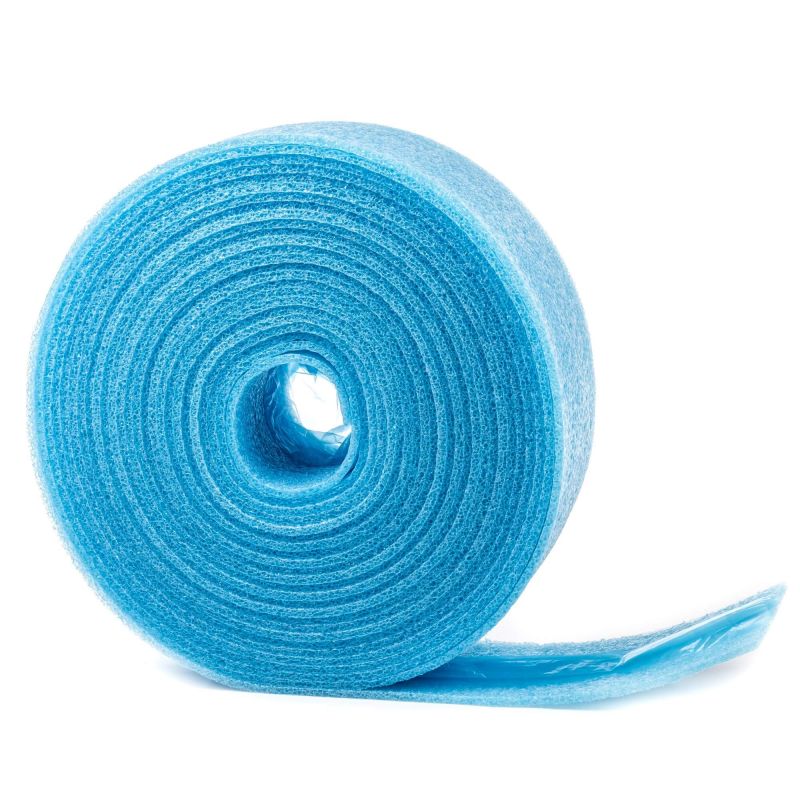

• Randdämmstreifen – verhindert Schall- und Wärmebrücken
• Noppendichtprofil – zur Abdichtung zwischen Randdämmstreifen und Rohrträgerplatte

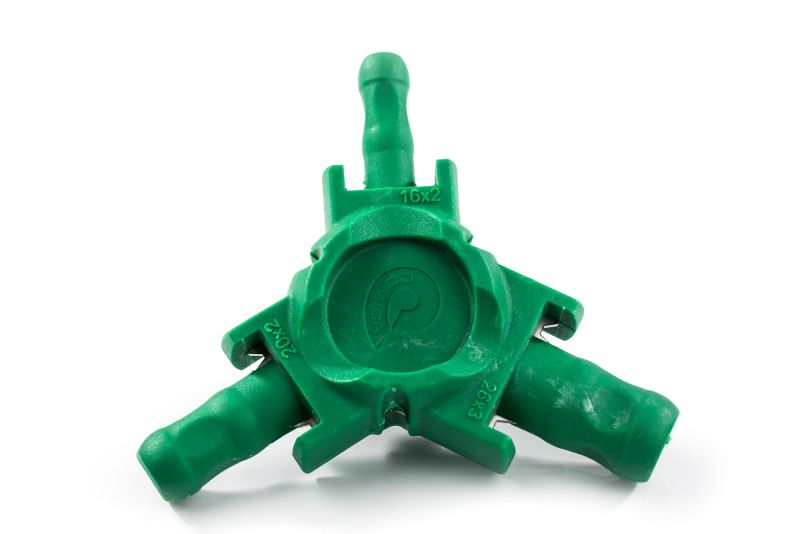

• Rohrkalibrierer – zum Entgraten und Kalibrieren des Heizrohrs

Montage & Installationsanleitung

• Montageart: lose Verlegung auf tragfähigem, ebenem Untergrund
• Hinweis: Fachgerechte Installation durch geschultes Personal empfohlen
• Untergrundanforderung: eben, tragfähig, stabil, ggf. gedämmt

Anleitung:

1. Untergrund vorbereiten und Randdämmstreifen umlaufend anbringen.
2. Noppenplatten flächig auslegen und per Druckknopfverbindung miteinander verbinden.
3. Dichtprofil zwischen Randdämmung und Platte klemmen.
4. Heizrohre im empfohlenen Verlegeabstand von 10 cm (z. B. Mäander, Spirale) einclipsen.
5. Heizkreislänge bei 16 mm Rohr max. 100 m je Kreis beachten.
6. Heizrohr an Verteiler anschließen und Dichtheitsprüfung durchführen.

Wichtige Hinweise für den Einbau:

• Calciumsulfat-Fließestrich bietet eine geringere Rohrüberdeckung. Informieren Sie sich hierfür bei Ihrem Fachmann vor Ort.
• Fußbodenheizungsgerechte Beläge: Verwenden Sie einen Bodenbelag, der für Fußbodenheizung geeignet ist.

Häufig gestellte Fragen (FAQ)

Ist die Noppenplatte 30-2 für Trittschallschutz geeignet?
Ja, sie reduziert Trittschall um bis zu 28 dB und ist damit ideal für schallsensible Bereiche.

Kann ich diese Noppenplatte direkt auf Beton verlegen?
Ja, bei geringer Aufbauhöhe möglich, jedoch empfiehlt sich eine EPS-Zusatzdämmung. Der Betonboden muss entsprechend vorbereitet werden.

Ist die Platte für 16 mm Heizrohre geeignet?
Ja, das System ist mit 14 bis 16 mm Rohren kompatibel .

Kann ich Fließ- und Zementestrich verwenden?
Ja, beide Estrichtypen sind möglich. Rücksprache mit einem Estrich-Fachbetrieb wird empfohlen, Mindestüberdeckung von minimum 35 mm Calciumsulfat-Fließestrich ab Rohrscheitel beachten.

Wie werden die Platten verbunden?
Durch ein einfaches Druckknopfsystem. Eine Reihe Noppenprofil steht über, diese wird mit der nächstfolgenden Platte verbunden.
