Multibox RTL Rücklauftemperaturbegrenzer
€ 91,20*
-5 %€ 91,20*
€ 96,00* (5% bespaard)
Verzending per pakket
Beschikbaar, levertijd: binnen 3 - 5 werkdagen

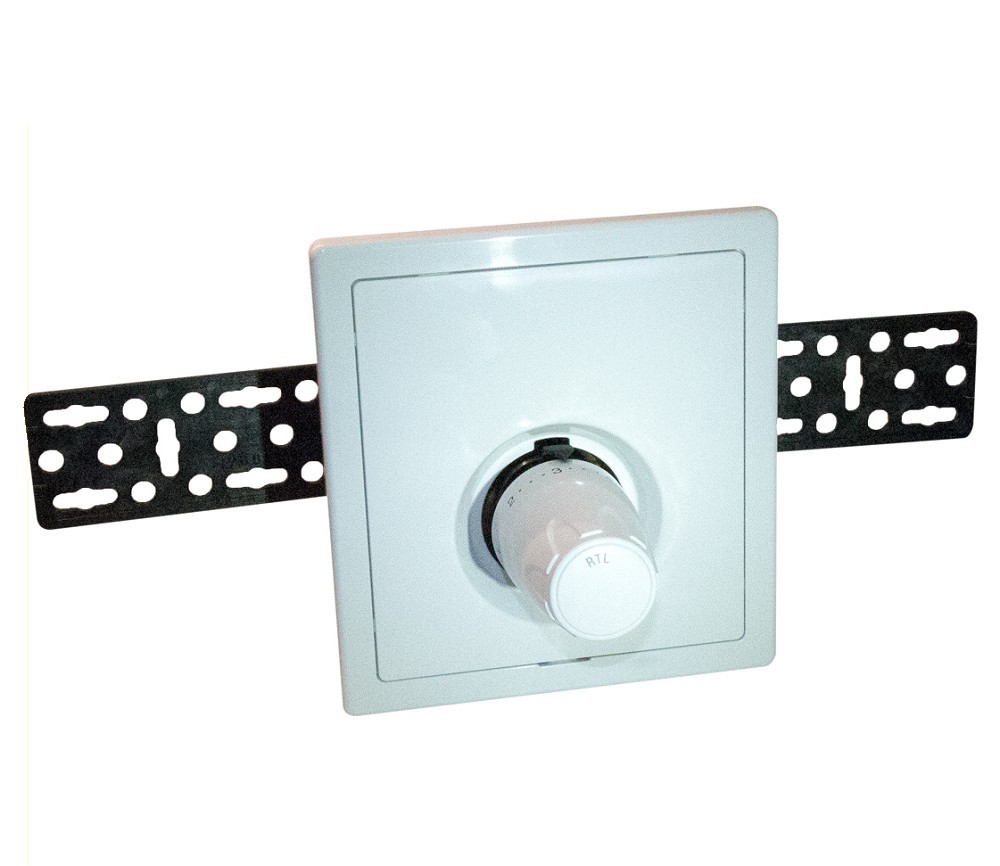

Multibox RTL
Multibox RTL zur Maximalbegrenzung der Rücklauftemperatur in Verbindung mit der höheren Vorlauftemperatur von Heizkörpern (Radiatoren). Für den kombinierten Betrieb von Radiatoren (Heizkörpern) und Flächenheizung (Fuß- oder Wandheizung). Durch eine Absperr-/Regulierspindel kann ein hydraulischer Abgleich vorgenommen werden.
Technische Daten:
- Rohrseitiger Anschluss: G 3/4" mit Konus für Klemmverschraubung
- Gehäuse: DN 15
- Bautiefe UP-Kasten: 60 mm
- Nenndruck: PN 10
- Einstellbereich: 0°C bis 50°C
- Betriebstemperatur: 2°C - 90°C
- Werkstoff:
Ventilgehäuse: korrosionsbeständiger Rotguss
O-Ringe: EPDM
Ventilteller: EPDM
Druckfedern: Edelstahl
Thermostat-Oberteile: Messing, PPS - Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung
- Unter Druck kann der äußere O-Ring ausgewechselt werden. Der Rohranschluss G 3/4 Eurokonuss passt zu Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- und Verbundrohre
Lieferumfang:
- 1 x Multibox RTL
Klanten hebben ook gekeken naar

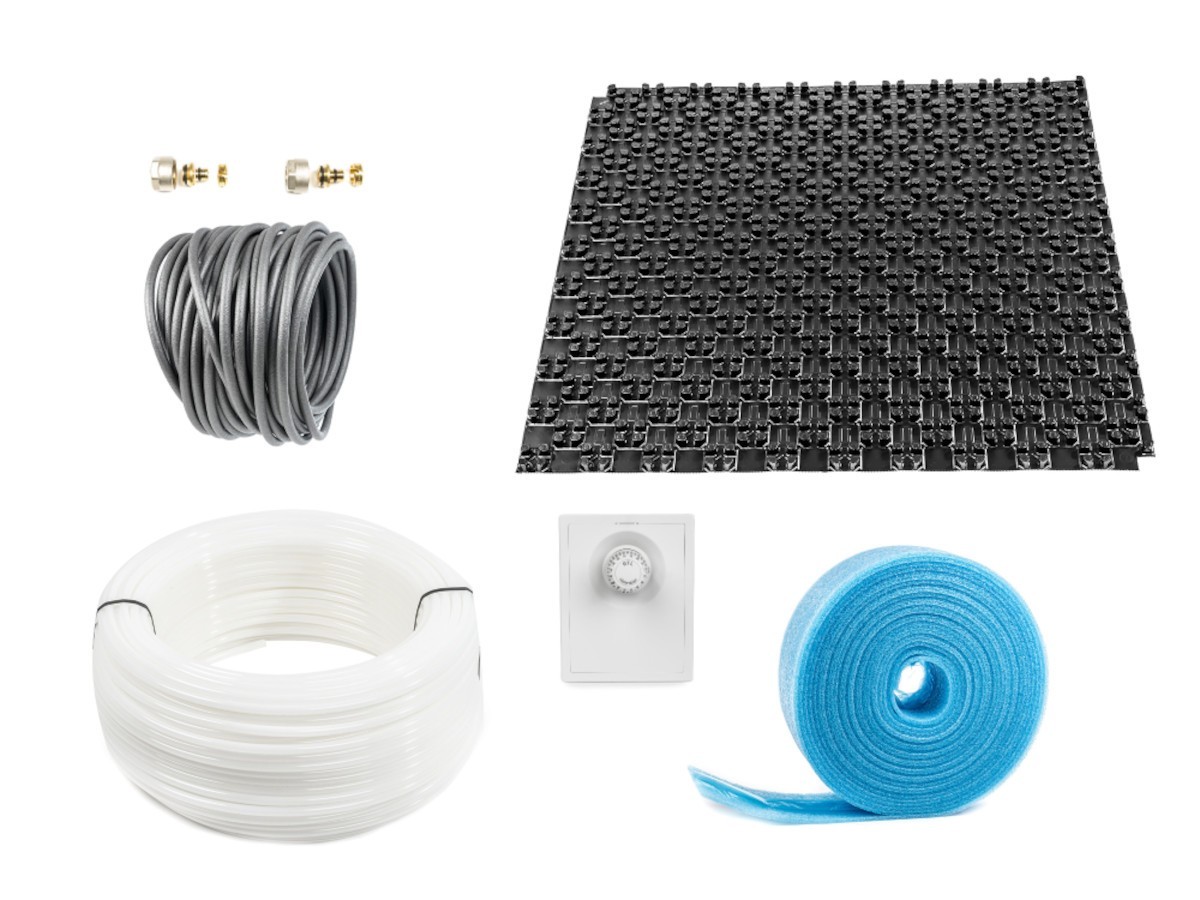

Fußbodenheizung Noppensystem-Set BASIS mit RTL Box, 10 m²Mit diesem Paket kannst du eine komplette Fußbodenheizung für eine Wohnfläche bis zu 10m² inkl. Zubehör kaufen. Die Noppensystemplatte besteht aus einer 30-2 mm Wärme- und Trittschalldämmung, WärmeLeitGruppe 040 mit trittfesten-, hinterschäumten Noppen. Das PE-RT Heizrohr 16 x 2 mm kann in verschiedene Abständen von 5, 10, 15, 20, 25 und 30 mm verlegt werden.Als Richtwerte für die Rohrabstände gilt allgemein:Bei einem Rohrabstand von 10 cm benötigt man ca. 10 m Rohr für 1 m²Bei 15 cm benötigt man hingegen nur ca. 6,5 m Rohr für 1 m²Hinweis:Das gezeigte Produktbild dient lediglich der Veranschaulichung. Für die in diesem Set tatsächlich enthaltenen Komponenten prüfen Sie bitte den aufgeführten Lieferumfang.Hier finden Sie unsere Verlegeanleitung:› Download: Verlegeanleitung NoppensystemSet-Inhalte:10 m² Noppenplatte 30-225 m Randdämmstreifen 150x8 mm50 m Noppen-Dichtprofil Ø20 mm für Fussbodenheizung200 m PE-RT-Heizrohr 16x21 x Multi-Box/RTL Box2 x Klemmverschraubung 3/4" 16x2 universalHinweis:Bitte beachten Sie, dass es sich um Speditionsware handelt. Geben Sie daher bitte unbedingt Ihre Telefonnummer mit an.
