Hinweis:Bitte beachten Sie, dass es sich um ein original Maico Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER100HVentilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Fördervolumen 101m3/h, mit Feuchtsteuerung und Grundlastschaltung.Produktmerkmale:Barrierefreies Produkt, da automatisches Ein- / AusschaltenEinschaltpunkt: 60 %, 70 %, 80 % oder 90 % relative Feuchte mit Steckbrücke (Jumper) einstellbarAusschaltpunkt: ca. 10 % unter dem EinschaltpunktNicht drehzahlsteuerbarNicht für Zweitraumlüftung geeignetManuelle Bedienung über einen Schalter möglichStandardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Ausschaltpunkts GrundlastbetriebWeitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb manuelle Zuschaltung der Volllast Ein-bzw. Ausschalten des Ventilators durch einen SchalterEinschalten der Volllast durch den Lichtschalter und damit erbunden eine Nachlaufsteuerung (Nachlaufzeit 6 min) des VentilatorsDer Ventilator läuft immer so lange nach bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist, unabhängig der SchaltungsvariantenFür Einraum- oder Zweiraumentlüftung mit einem einzelnen VentilatorElektrische Steckverbindung für schnelle Montage des Ventilators im GehäuseProblemloser Filterwechsel ohne WerkzeugAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglichMontagefreundliche Schnappbefestigung des Ventilators im GehäuseFarbe verkehrsweiß ähnlich RAL 9016Schutzart IP X5, somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser einbaubarSchutzklasse IIDie extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-VentilatorenRobuster energiesparender KondensatormotorMotor mit thermischem ÜberlastungsschutzWartungsfrei, mit beidseitig geschlossenen KugellagernVolumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB OberurselMit VDE-Zeichen Technische Daten:Fördervolumen: 35 m³/h / 101m3/hDrehzahl: 850 1/min / 1900 l/minLuftrichtung: EntlüftungSEC average: -21,95 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 9 W /29,5 WIMax: 0,09 A / 0,14 ASchutzart: IP X5Netzzuleitung: 5 / 1,5 mm²Einbauort: Wand / DeckeEinbauart: UnterputzSystemart: dezentralMaterial: KunststoffFarbe: verkehrsweiß, ähnlich RAL 9016Filterklasse: G2Ausblasrichtung: seitlichBreite: 250 mmHöhe: 250 mmTiefe: 150 mmFördermitteltemperatur bei IMax: 40°CNachlaufzeit: 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z. B. Lichtschalter) verfügbarSchalldruckpegel: 26 dB(A) / 45 dB(A) / Angabe gemäß DIN 18017-3 bei einer äquivalenten AbsorptionsflächeAL = 10 m2 › Download: Datenblatt Maico ER 100 H Lieferumfang:1 x Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 100 H

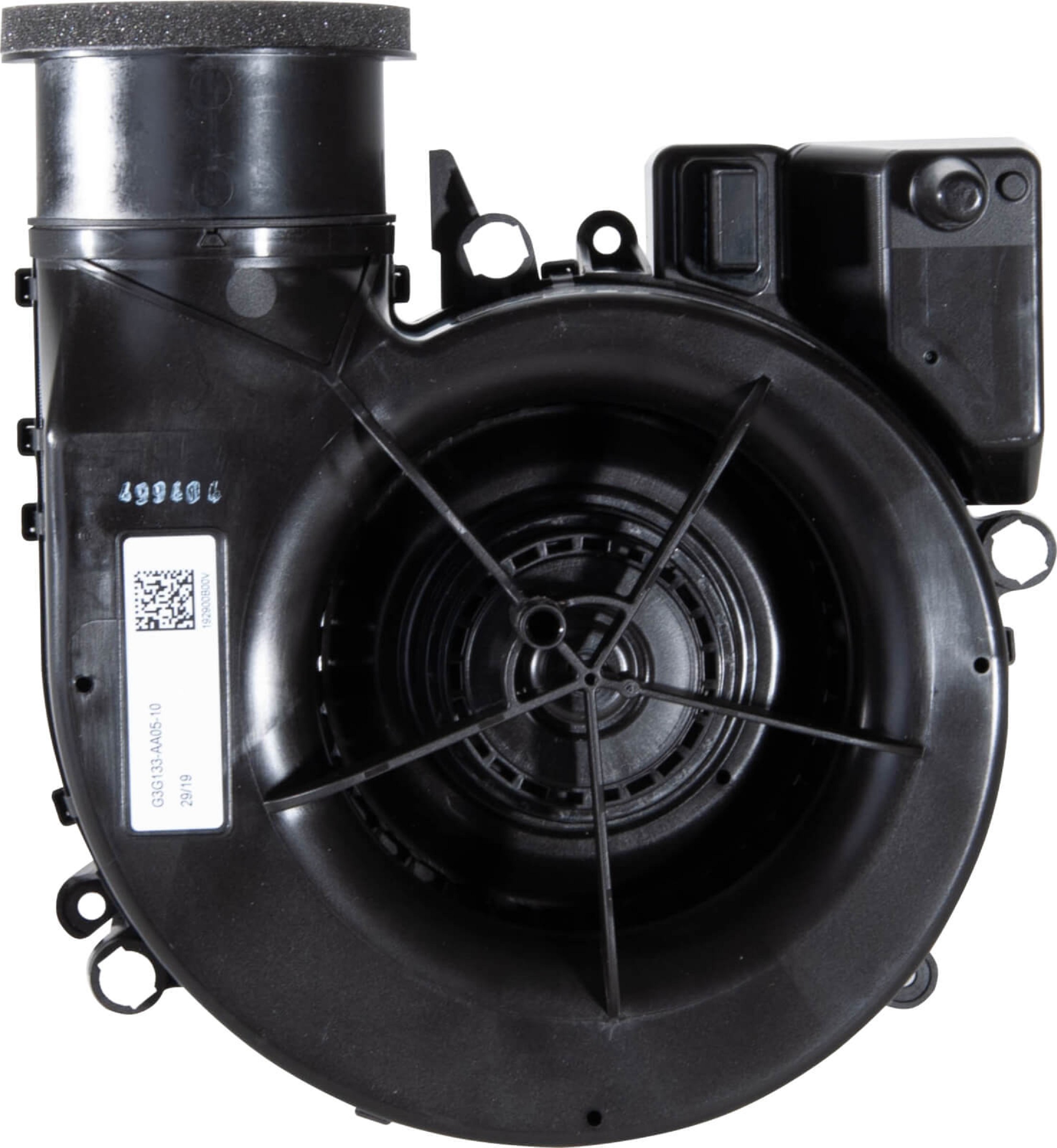

Maico Badlüfter Ventilatoreneinsatz, Typ ER-EC, 0084.0360Zweistufiger Ventilator zum Einbau für Unterputzgehäuse ER-GH. Fördervoulumen 30 m3/h / 60 m3/h. Einschaltverzögerung bei 60 s, Nachlaufzeit bei 15 min. Inklusive Ausblasadapter für Ausblas seitlich und hinten. Für Einzelraumlüftung mittels eines einzigen Ventilators. Für schnelle Montage des Ventilators im Gehäuse mit elektrischer Steckverbindung. Filterwechsel ohne Werkzeug. Ausnahmslos alle ER-Geräte entsprechen der Schutzart IP X5 und können so im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Schutzklasse zwei. Das hohe Druckvermögen wird durch die seitlichen Kennlinien angezeigt. Robuster sowie energiesparender Motor mit thermischen Überlastungsschutz. Beidseitig geschlossene Kugellager und wartungsfrei.Produktmerkmale:Inklusive Ausblasadapter für Ausblas seitlich und hintenFür Einzelraumlüftung mittels eines einzigen VentilatorsFür schnelle Montage des Ventilators im Gehäuse mit elektrischer SteckverbindungFilterwechsel ohne WerkzeugAusnahmslos alle ER-Geräte entsprechen der Schutzart IP X5 und können so im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werdenSchutzklasse zweiDas hohe Druckvermögen wird durch die seitlichen Kennlinien angezeigtRobuster sowie energiesparender Motor mit thermischen ÜberlastungsschutzBeidseitig geschlossene Kugellager und wartungsfreiBitte beachten Sie, dass es sich um ein original Maico Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Technische Daten:Fördervolumen: 20 m³/h / 30 m³/h / 40 m³/h / 60 m³/h / 100 m³/h (Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30m³/h, Stufe 2 = 60 m³/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 =20/30/40/60/100 m³/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m³/h,Stufe 2 = 60/100 m³/h einstellbar.)Drehzahl: 500 1/min / 800 1/min / 1.050 1/min / 1.250 1/min / 1.800 1/min(kombiniert mit ER GH, ER GH AP/APB) Luftrichtung: EntlüftungSpannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 Hz Leistungsaufnahme: 2 W / 2,5 W / 3 W / 5 W / 17 W / kombiniert mit ER GH; 2,4 W / 2,9W / 3,6 W / 6,2 W / 17 W kombiniert mit ER GH AP/APBSchutzart: IP X5Netzzuleitung: 4 x 1,5 mm²Einbauort: Wand / Decke Einbauart: UnterputzSystemart: DezentralMaterial Gehäuse: Polypropylen (PP) Farbe: SchwarzGewicht: 0,64 kg Filterklasse: ISO Coarse 30 % (G2)Ausblasrichtung: seitlich / hinten Breite: 213 mmHöhe: 233 mm Tiefe: 115 mm Fördermitteltemperatur bei IMax: 40 °CSchalldruckpegel: 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) (kombiniert mitER GH; 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m²)Verpackungseinheit: 1 Stück › Download: Datenblatt Maico Badlüfter Ventilatoreinsatz ER-ECLieferumfang:Badlüfter Ventilatoreneinsatz 30, 60 m²/h, Typ ER-EC

Maico Unterputzgehäuse Badlüfter, Typ ER-UP/G, 0093.0995Unterputzgehäuse mit Kunststoff-Ausblasstutzen zur Aufnahme eines Ventilators ER 60/ ER 100 oder Abluftelementes Centro-M/ Centro-E/ Centro-H, Zweitraumanschluss rechts, links, unten möglich.Produktmerkmale:Einraumentlüftung:Einbau in Bäder, WCs und WohnungsküchenKunststoff-Ausblasstutzen mit selbsttätiger Kunststoff-RückschlagklappeAls Kaltrauchklappe dient zusätzlich Kunststoff-RückschlagklappeEinbau innerhalb und außerhalb des Schachtes in Wand und Decke möglichGeringe Bautiefe des Unterputzgehäuses und der AbdeckungZugelassen für Ausblasrichtung nach oben, rechts oder linksAnschlussdurchmesser DN 75/80Kunststoffteile normal entflammbar nach Klasse B 2Mit PutzschutzdeckelAllgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-7Zweiraumentlüftung:Zweitraumanschluss-Set ER-ZR für die ZweitraumentlüftungFür die Zweitraumentlüftung einsetzbare Ventilatortypen laut DIN 18017-3: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RCHauptraum: 60 m3/hZweitraum: 40 m3/hTechnische Daten:Luftrichtung: EntlüftungMaterial: KunststoffFarbe: schwarzEinbauort: Wand / DeckeEinbauart: UnterputzBrandschutz: neinAusblasrichtung: seitlichAnschlussdurchmesser: 75 mm / 80 mmZulassungsnummer: Z-51.1-7Abmessungen:Breite: 225 mmHöhe: 225 mmTiefe: 108 mm › Download: Datenblatt Unterputzgehäuse Badlüfter Er-UP/GLieferumfang:1x Unterputzgehäuse Badlüfter Typ ER-UP/G

Hinweis:Bitte beachten Sie, dass es sich um ein original Maico Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Maico Badlüfter Ventilatoreneinsatz mit Abdeckung Typ ER 60 VZC, 0084.0106Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Fördervolumen 62m3/h, mit einstellbarem Verzögerugsschalter. Einschaltverzögerung einstellbar von 0 bis ca. 150 Sekunden. Nachlaufzeit einstellbar von ca. 1,5 bis ca. 24 Minuten. Nicht drehzahlsteuerbar.Produktmerkmale:Für Einraum- oder Zweiraumentlüftung mit einem einzelnen VentilatorElektrische Steckverbindung für schnelle Montage des Ventilators im GehäuseProblemloser Filterwechsel ohne WerkzeugAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglichMontagefreundliche Schnappbefestigung des Ventilators im GehäuseFarbe verkehrsweiß ähnlich RAL 9016Alle ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werdenSchutzklasse IIDie extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-VentilatorenRobuster energiesparender KondensatormotorMotor mit thermischem ÜberlastungsschutzWartungsfrei, mit beidseitig geschlossenen KugellagernVolumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/hSchachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB OberurselMit VDE-ZeichenTechnische Daten:Fördervolumen: 62 m³/hDrehzahl: 1.250 1/minLuftrichtung: EntlüftungSEC average: -3,43 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 21 WIMax: 0,16 ASchutzart: IP X5Netzzuleitung: 5 / 1,5 mm²Einbauort: Wand / DeckeEinbauart: UnterputzSystemart: dezentralMaterial: KunststoffFarbe: verkehrsweiß, ähnlich RAL 9016Filterklasse: G2Ausblasrichtung: seitlichAbmessungen:Breite: 250 mmHöhe: 250 mmTiefe: 150 mmFördermitteltemperatur bei IMax: 40°CNachlaufzeit: 1,5 min - 24 minEinschaltverzögerung: 0 s - 150 sSchalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18014-3 beieiner äquivalenten AbsorptionsflächeAL = 10 m²› Technisches Datenblatt Maico Badlüfter Ventilatoreneinsatz mit Abdeckung Typ ER 60 VZCLieferumfang:1x Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 60 VZC

Hinweis:Bitte beachten Sie, dass es sich um ein original Maico Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 60 VZ15, 0084.0108Badlüfter Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Ausführung mit Verzögerungschalter mit 15 Minuten Nachlauf. Einschaltverzögerung bei ca. 50 sek. Fördervolumen 62 m3/h.Produktmerkmale:Für Einraum- oder Zweiraumlüftung mit einem einzelnen VentilatorElektrische Steckverbindung für schelle Montage des Ventilators im GehäuseFilterwechsel problemlos möglich ohne WerkzeugMontagefreundliche Schnappbefestigung des Ventilators im GehäuiseAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem GehäuseFarbe verkehrsweiß ähnlich RAL 9016Schutzart IP X5, somit im Bereich 1 nach DIN VDE 0100- 701 auch bei Strahlwasser einbaubarSchutzklasse IISehr steile Kennlinie zeigt das hohe Druckvermögen der ER-VentilatorenRobuste und energiesparender KondensatormotorMotor mit thermischen ÜberlastungschutzWartungsfrei, mit beidseitig geschlossenen KugellagernVolumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/hSchachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB OberurselMit VDE-ZeichenTechnische Daten:Drehzahl: 500 1/min. / 800 1/min. / 1.050 1/min. / 1.250 1/min. / 1.800 1/min.Luftrichtung: EntlüftungSEC average: -3,43 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 21 WSchutzart: IP X5Netzzuleitung: 5 / 1,5 mm²Einbauort: Wand / DeckeSystemart: dezentralMaterial: KunststoffFilterklasse: G2Abmessungen:Breite: 250 mmHöhe: 250 mmTiefe: 150 mmFördermitteltemperatur: max. 40 °CIMax: 0,16 AAusblasrichtung: seitlichNachlaufzeit: 15 min.Einschaltverzögerung bei 50 sek.› Technisches Datenblatt Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 60 VZ15Lieferumfang:1 x Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 60 VZ15

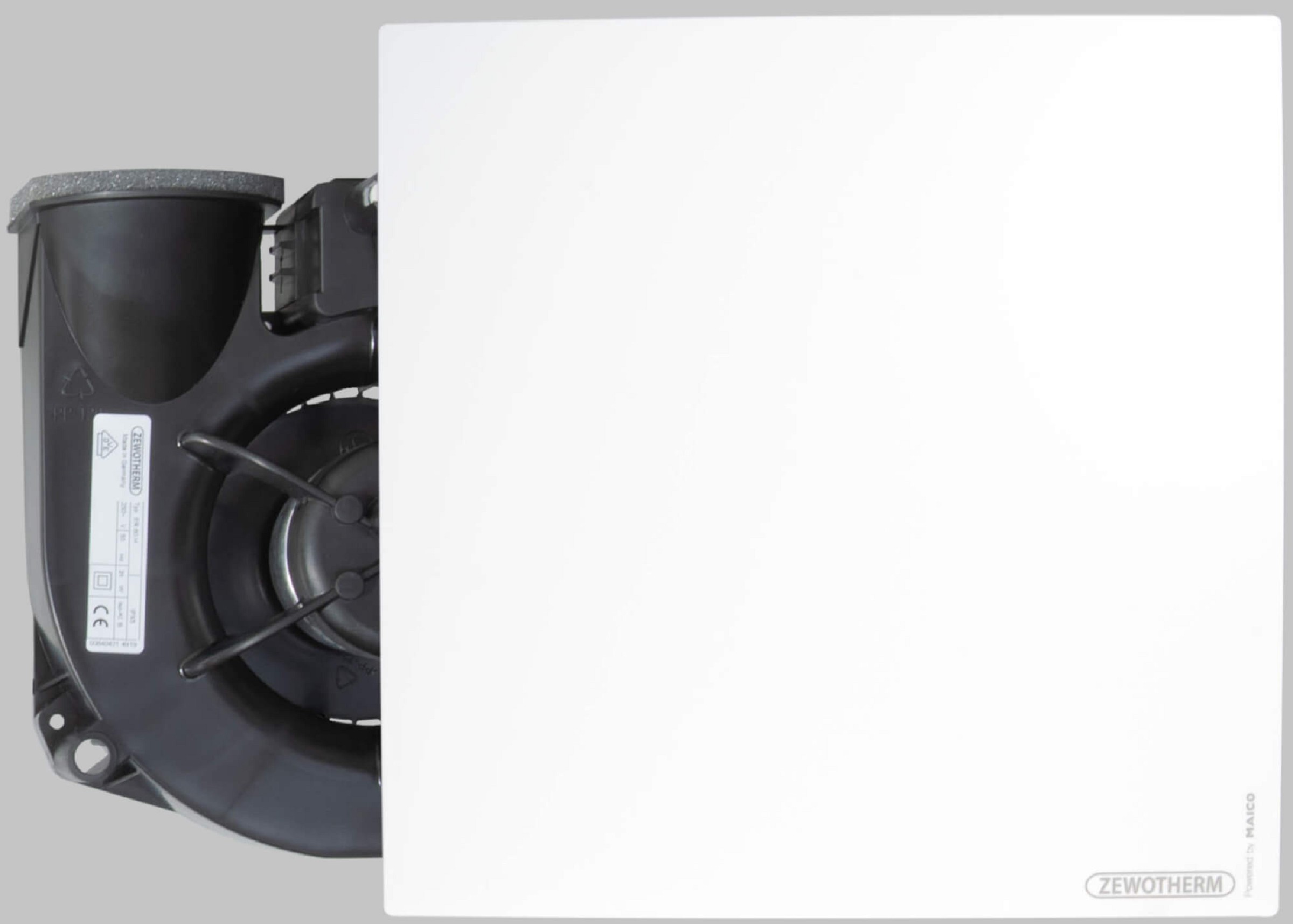

Hinweis:Bitte beachten Sie, dass es sich um ein Original Maico-Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Maico Badlüfter Ventilatoreneinsatz m. Abdeckung, Typ ER 100 VZ15, 0084.0140Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Fördervolumen bei 101m3/h. Mit Verzögerungsschalter, Nachlaufzeit bei 15 Minuten.Produktmerkmale:Für Einraum- oder Zweiraumentlüftung mit einem einzelnen VentilatorElektische Steckverbindung für schnelle Montage des Ventilators im GehäuseProblemloser Filterwechsel ohne WerkzeugAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglichMontagefreundliche Schnappbefestigung des Ventilators im GehäuseFarbe verkehrsweiß ähnlich RAL 9016Alle ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werdenSchutzklasse IIDie extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-VentilatorenRobuster energiesparender KondensatormotorMotor mit thermischem ÜberlastungsschutzWartungsfrei, mit beidseitig geschlossenen KugellagernVolumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/hSchachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB OberurselMit VDE-ZeichenTechnische Daten:Fördervolumen: 101 m³/hDrehzahl: 1.900 1/minLuftrichtung: EntlüftungSEC average: -6,5 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 29,5 WIMax: 0,14 ASchutzart: IP X5Netzzuleitung: 5 / 1,5 mm²Einbauort: Wand / DeckeEinbauart: UnterputzSystemart: dezentralMaterial: KunststoffFarbe: verkehrsweiß, ähnlich RAL 9016Filterklasse: G2Ausblasrichtung: seitlichAbmessungen: Breite: 250 mmHöhe: 250 mmTiefe: 150 mmFördermitteltemperatur bei IMax: 40°CNachlaufzeit: 15minEinschaltverzögerung: 0 s - 150 sSchalldruckpegel: 45 dB(A) / Angabe gemäß DIN 18014-3 beieiner äquivalenten AbsorptionsflächeAL = 10 m²› Technisches Datenblatt Maico Badlüfter Ventilatoreneinsatz mit Abdeckung Typ ER 100 VZ15Lieferumfang:1 x Maico Badlüfter Ventilatoreneinsatz m. Abdeckung, Typ ER 100 VZ15

Maico Brandschutz-Unterputzgehäuse Badlüfter,Typ ER-UPB, 0093.0968Brandschutz-Unterputzgehäuse mit Brandschutz-Absperrvorrichtung für alle Brandschutzsysteme zur Aufnahme von Ventilatoreinsatz ER 60/ ER 100 oder Abluftelements Centro-M/ Centro-E/ Centro-H.Produktmerkmale:Einraumentlüftung:Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K90-18017Metall-Ausblasstutzen DN 75/80 mit Metall-Absperrklappe mit selbsttätiger AuslösevorrichtungEinbau in Wohnungsküchen, Bäder und WCsLeicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle ReinigungGeringe Bautiefe des Unterputzgehäuses und der AbdeckungMit PutzschutzdeckelAllgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46.Zugelassen für Wandeinbau mit Ausblasrichtung nach oben, rechts oder links, sowie DeckeneinbauZweiraumentlüftung:Für die Zweitraumentlüftung sind ER-UPB-Gehäuse mit integriertem Zweitraumanschluss-Set lieferbar:UPB/R : rechtsUPB/L : linksUPB/U : untenHauptraum: 60 m3/hZweitraum: 40 m3/hFür die Zweitraumentlüftung einsetzbare Ventilatortypen laut DIN 18017-3: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RCTechnische Daten:Luftrichtung: EntlüftungMaterial: KunststoffFarbe: schwarzEinbauort: Wand / DeckeEinbauart: UnterputzBrandschutz: jaAusblasrichtung: seitlichAnschlussdurchmesser: 75 mm / 80 mmZulassungsnummer: Z-51.1-7Abmessungen:Breite: 249 mmHöhe: 249 mmTiefe: 120 mm › Download: Datenblatt Maico Brandschutz-Unterputzgehäuse ER-UPBLieferumfang:1 x Maico Brandschutz-Unterputzgehäuse Badlüfter Typ ER-UPB
