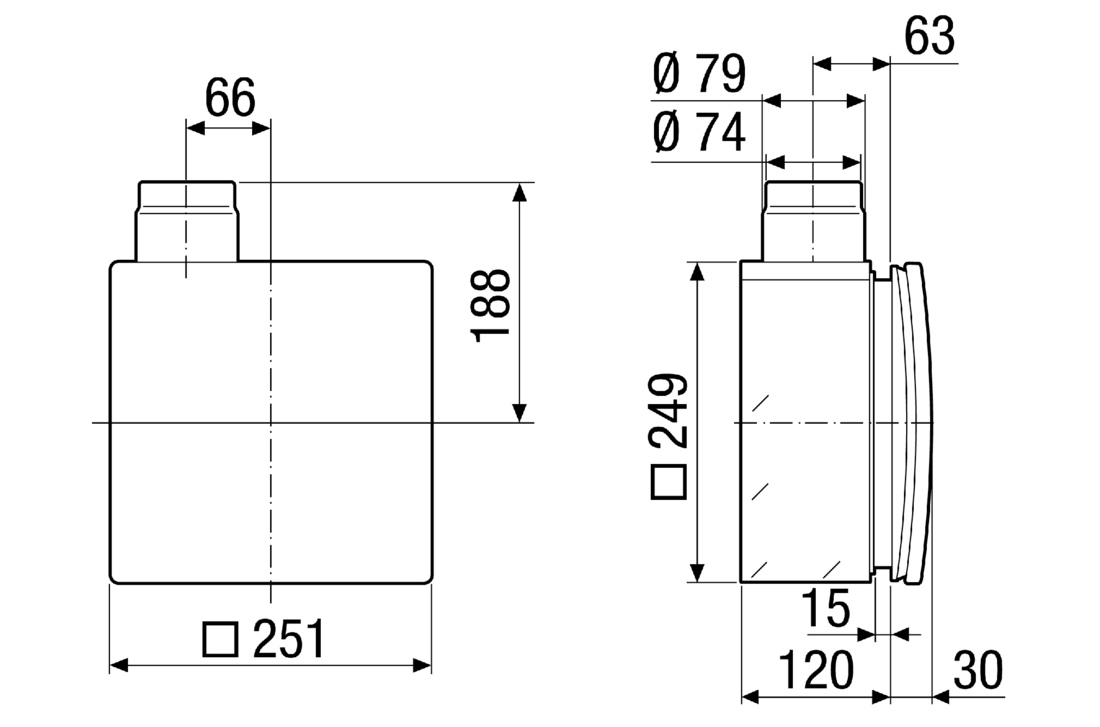

Maico Brandschutz-Unterputzgehäuse Badlüfter Typ ER-UPB, 0093.0968

Maico Unterputzgehäuse Badlüfter Typ ER-UPB/R, 0093.0969Brandschutz-Unterputzgehäuse mit Brandschutz-Absperrvorrichtung für alle Brandschutzsysteme zur Aufnahme von Ventilatoreinsat ER 60 / ER 100 oder Abluftelements Centro-M / Centro-E / Centro-H. Zweitraumanschluss rechts.Produktmerkmale:Einraumlüftung:Brandschutzgehäuse zur Aufnahme eines Ventilators ER 60, ER 100Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K 90-18017Metall-Ausblasstutzen DN 75/80 mit selbsttätiger Metall-RückschlagklappeEinbau in Wohnungsküchen, Bäder und WCsLeicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle ReinigungGeringe Bautiefe des Unterputzgehäuses und der AbdeckungMit PutzschutzdeckelAllgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46Zugelassen für Wandeinbau mit Ausblasrichtung nach oben, rechts oder links, sowie DeckeneinbauZweiraumlüftung:Für die Zweitraumentlüftung sind ER-UPB-Gehäuse mit integriertem Zweitraumanschluss-Set lieferbar:UPB/R : rechtsUPB/L : linksUPB/U : untenFür die Zweitraumentlüftung einsetzbare Ventilatortypen laut DIN 18017-3: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RCHauptraum: 60 m3/hZweitraum: 40 m3/hTechnische Daten:Farbe: schwarzLuftrichtung: EntlüftungAusblasrichtung: seitlichAbmessungen:Breite: 249 mmHöhe: 249 mmTiefe: 120 mmEinbauort: Wand / DeckeMaterial KunststoffEinbauart: UnterputzBrandschutz: jaAbsperrvorrichtung: integriertAnschlussdurchmesser: 75 mm / 80 mm› Download: Datenblatt Maico Unterputzgehäuse Badlüfter ER-UPB/RLieferumfang:1 x Maico Unterputzgehäuse Badlüfter Typ ER-UPB/R

Maico Unterputzgehäuse Badlüfter Typ ER-UPB/U, 0093.0971Brandschutz-Unterputzgehäuse mit Brandschutz-Absperrvorrichtung für alle Brandschutzsysteme zur Aufnahme von Ventilatoreinsat ER 60 / ER 100 oder Abluftelements Centro-M / Centro-E / Centro-H. Zweitraumanschluss unten.Produktmerkmale:Einraumlüftung:Brandschutzgehäuse zur Aufnahme eines Ventilators ER 60, ER 100Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K 90-18017Metall-Ausblasstutzen DN 75/80 mit selbsttätiger Metall-RückschlagklappeEinbau in Wohnungsküchen, Bäder und WCsLeicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle ReinigungGeringe Bautiefe des Unterputzgehäuses und der AbdeckungMit PutzschutzdeckelAllgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46Zugelassen für Wandeinbau mit Ausblasrichtung nach oben, rechts oder links, sowie DeckeneinbauZweiraumlüftung:Für die Zweitraumentlüftung sind ER-UPB-Gehäuse mit integriertem Zweitraumanschluss-Set lieferbar:UPB/R : rechtsUPB/L : linksUPB/U : untenFür die Zweitraumentlüftung einsetzbare Ventilatortypen laut DIN 18017-3: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RCHauptraum: 60 m3/hZweitraum: 40 m3/hTechnische Daten:Farbe: schwarzLuftrichtung: EntlüftungAusblasrichtung: seitlichAbmessungen:Breite: 249 mmHöhe: 249 mmTiefe: 120 mmEinbauort: Wand / DeckeMaterial KunststoffEinbauart: UnterputzBrandschutz: jaAbsperrvorrichtung: integriertAnschlussdurchmesser: 75 mm / 80 mm› Download: Datenblatt Maico Brandschutz-Unterputzgehäuse Badlüfter Typ ER-UPB/UHinweis:Bitte beachten Sie, dass es sich um ein original Maico Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Lieferumfang:1x Unterputzgehäuse Badlüfter Typ ER-UPB/U

Hinweis:Bitte beachten Sie, dass es sich um ein original Maico Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 100 VZC, 0084.0136Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Fördervolumen: 101 m3/h, mit einstellbaren Verzögerungsschalter. Einstellverzögerung einstellbar von 0 bis ca. 150 Sekunden. Nachlaufzeit einstellbar von ca. 1,5 bis ca. 24 Minuten. Nicht drehzahlsteuerbar.Produktmerkmale:Ventilator mit Abdeckung und G2-Filter zum Einbau in UnterputzgehäuseFür Einraum- oder Zweiraumentlüftung mit einem einzelnen VentilatorElektrische Steckverbindung für schnelle Montage des Ventilators im GehäuseProblemloser Filterwechsel ohne WerkzeugAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglichMontagefreundliche Schnappbefestigung des Ventilators im GehäuseFarbe verkehrsweiß ähnlich RAL 9016Alle ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werdenSchutzklasse IIDie extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-VentilatorenRobuster energiesparender KondensatormotorMotor mit thermischem ÜberlastungsschutzWartungsfrei, mit beidseitig geschlossenen KugellagernVolumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/hSchachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB OberurselMit VDE-ZeichenTechnische Daten:Ausführung: Einstellbarer VerzögerungsschalterFördervolumen: 101 m³/hDrehzahl: 1.900 1/minLuftrichtung: EntlüftungSEC average: -6,5 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 29,5 WIMax: 0,14 ASchutzart: IP X5Netzzuleitung: 5 / 1,5 mm²Einbauort: Wand / DeckeEinbauart: UnterputzSystemart: dezentralMaterial: KunststoffFarbe: verkehrsweiß, ähnlich RAL 9016Filterklasse: G2Ausblasrichtung: seitlichAbmessungen:Breite: 250 mmHöhe: 250 mmTiefe: 150 mmFördermitteltemperatur bei IMax: 40°CNachlaufzeit: 1,5 min - 24 minEinschaltverzögerung: 0 s - 150 sSchalldruckpegel: 45 dB(A) / Angabe gemäß DIN 18014-3 bei einer äquivalenten AbsorptionsflächeAL = 10 m²› Download: Technisches Datenblatt Maico Ventilatoreinsatz ER 100 VZCLieferumfang:1 x Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 100 VZC

Maico Unterputzgehäuse Badlüfter Typ ER-UPB/R, 0093.0969Brandschutz-Unterputzgehäuse mit Brandschutz-Absperrvorrichtung für alle Brandschutzsysteme zur Aufnahme von Ventilatoreinsat ER 60 / ER 100 oder Abluftelements Centro-M / Centro-E / Centro-H. Zweitraumanschluss rechts.Produktmerkmale:Einraumlüftung:Brandschutzgehäuse zur Aufnahme eines Ventilators ER 60, ER 100Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K 90-18017Metall-Ausblasstutzen DN 75/80 mit selbsttätiger Metall-RückschlagklappeEinbau in Wohnungsküchen, Bäder und WCsLeicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle ReinigungGeringe Bautiefe des Unterputzgehäuses und der AbdeckungMit PutzschutzdeckelAllgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46Zugelassen für Wandeinbau mit Ausblasrichtung nach oben, rechts oder links, sowie DeckeneinbauZweiraumlüftung:Für die Zweitraumentlüftung sind ER-UPB-Gehäuse mit integriertem Zweitraumanschluss-Set lieferbar:UPB/R : rechtsUPB/L : linksUPB/U : untenFür die Zweitraumentlüftung einsetzbare Ventilatortypen laut DIN 18017-3: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RCHauptraum: 60 m3/hZweitraum: 40 m3/hTechnische Daten:Farbe: schwarzLuftrichtung: EntlüftungAusblasrichtung: seitlichAbmessungen:Breite: 249 mmHöhe: 249 mmTiefe: 120 mmEinbauort: Wand / DeckeMaterial KunststoffEinbauart: UnterputzBrandschutz: jaAbsperrvorrichtung: integriertAnschlussdurchmesser: 75 mm / 80 mm› Download: Datenblatt Maico Unterputzgehäuse Badlüfter ER-UPB/RLieferumfang:1 x Maico Unterputzgehäuse Badlüfter Typ ER-UPB/R

Maico Unterputzgehäuse Badlüfter, Typ ER-UP/G, 0093.0995Unterputzgehäuse mit Kunststoff-Ausblasstutzen zur Aufnahme eines Ventilators ER 60/ ER 100 oder Abluftelementes Centro-M/ Centro-E/ Centro-H, Zweitraumanschluss rechts, links, unten möglich.Produktmerkmale:Einraumentlüftung:Einbau in Bäder, WCs und WohnungsküchenKunststoff-Ausblasstutzen mit selbsttätiger Kunststoff-RückschlagklappeAls Kaltrauchklappe dient zusätzlich Kunststoff-RückschlagklappeEinbau innerhalb und außerhalb des Schachtes in Wand und Decke möglichGeringe Bautiefe des Unterputzgehäuses und der AbdeckungZugelassen für Ausblasrichtung nach oben, rechts oder linksAnschlussdurchmesser DN 75/80Kunststoffteile normal entflammbar nach Klasse B 2Mit PutzschutzdeckelAllgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-7Zweiraumentlüftung:Zweitraumanschluss-Set ER-ZR für die ZweitraumentlüftungFür die Zweitraumentlüftung einsetzbare Ventilatortypen laut DIN 18017-3: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RCHauptraum: 60 m3/hZweitraum: 40 m3/hTechnische Daten:Luftrichtung: EntlüftungMaterial: KunststoffFarbe: schwarzEinbauort: Wand / DeckeEinbauart: UnterputzBrandschutz: neinAusblasrichtung: seitlichAnschlussdurchmesser: 75 mm / 80 mmZulassungsnummer: Z-51.1-7Abmessungen:Breite: 225 mmHöhe: 225 mmTiefe: 108 mm › Download: Datenblatt Unterputzgehäuse Badlüfter Er-UP/GLieferumfang:1x Unterputzgehäuse Badlüfter Typ ER-UP/G

Hinweis:Bitte beachten Sie, dass es sich um ein original Maico Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 60 VZ15, 0084.0108Badlüfter Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Ausführung mit Verzögerungschalter mit 15 Minuten Nachlauf. Einschaltverzögerung bei ca. 50 sek. Fördervolumen 62 m3/h.Produktmerkmale:Für Einraum- oder Zweiraumlüftung mit einem einzelnen VentilatorElektrische Steckverbindung für schelle Montage des Ventilators im GehäuseFilterwechsel problemlos möglich ohne WerkzeugMontagefreundliche Schnappbefestigung des Ventilators im GehäuiseAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem GehäuseFarbe verkehrsweiß ähnlich RAL 9016Schutzart IP X5, somit im Bereich 1 nach DIN VDE 0100- 701 auch bei Strahlwasser einbaubarSchutzklasse IISehr steile Kennlinie zeigt das hohe Druckvermögen der ER-VentilatorenRobuste und energiesparender KondensatormotorMotor mit thermischen ÜberlastungschutzWartungsfrei, mit beidseitig geschlossenen KugellagernVolumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/hSchachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB OberurselMit VDE-ZeichenTechnische Daten:Drehzahl: 500 1/min. / 800 1/min. / 1.050 1/min. / 1.250 1/min. / 1.800 1/min.Luftrichtung: EntlüftungSEC average: -3,43 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 21 WSchutzart: IP X5Netzzuleitung: 5 / 1,5 mm²Einbauort: Wand / DeckeSystemart: dezentralMaterial: KunststoffFilterklasse: G2Abmessungen:Breite: 250 mmHöhe: 250 mmTiefe: 150 mmFördermitteltemperatur: max. 40 °CIMax: 0,16 AAusblasrichtung: seitlichNachlaufzeit: 15 min.Einschaltverzögerung bei 50 sek.› Technisches Datenblatt Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 60 VZ15Lieferumfang:1 x Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 60 VZ15

Hinweis:Bitte beachten Sie, dass es sich um ein Original Maico-Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Maico Badlüfter Ventilatoreneinsatz mit Abdeckung Typ ER60H, 0084.0104Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Ausführung mit Feuchtsteuerung und Grundlastschaltung. Fördervolumen 62 m3/h. Barrierefreies Produkt, da Ein-/ Ausschalten automatisch erfolgt. Einschaltpunkt: 60%, 70 %, 80%, oder 90% relative Feuchte mit Stienbrücke (Jumper)einstellbar. Ausschaltpunkt bei ca. 10% unter dem Einschaltpunkt. Nicht drehzahlsteuerbar. Nicht für Zweitraumlüftung geeignet. Manuelle Bedienung über einen Schalter möglich. Standartschaltung: Ventilator im Grundlastbetrieb, Feuchtsteuerung aktiv, bei Überschreitung des Ausschaltpunkts Grundlastbetrieb. Ventilator läuft so lange nach, bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist, unabhängig der Schaltungsvarianten.Produktmerkmale:Elektrische Steckverbindung für schnelle Montage des Ventilators im GehäuseProblemloser Filterwechsel ohne WerkzeugAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglichMontagefreundliche Schnappbefestigung des Ventilators im GehäuseFarbe verkehrsweiß ähnlich RAL 9016Schutzart IP X5, somit im Bereich DIN VDE 0100- 701, auch bei Strahlwasser,einbaubarSchutzklasse IIDie enorm steile Kennlinie zeigt das hohe Druckvermögen des VentilatorsRobuster und energiesparender KondensatormotorMotor mit thermischem ÜberlastungsschutzWartungsfrei, mit beidseitig geschlossenen KugellagernVolumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/hSchachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB OberurselMit VDE-ZeichenTechnische Daten:Drehzahl: 850 1/min. / 1.250 1/min.Fördervolumen: 35 m³/h / 62 m³/hLuftrichtung: EntlüftungSEC average: -20,12 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 10W/ 21WSchutzart: IP X5Netzzuleitung: 5 / 1,5 mm²Einbauort: Wand / DeckeEinbauart: UnterputzIMax: 0,12 A/ 0,16 ASystemart: dezentralMaterial: KunststoffFilterklasse: G2Abmessungen:Breite: 250 mmHöhe: 250 mmTiefe: 150 mmFördermitteltemperatur: max. 40 °CIMax: 0,16 AAusblasrichtung: seitlichNachlaufzeit: 6 min. › Download: Datenblatt Maico ER 60 H› Download: Schaltbilder Maico ER 60 HLieferumfang:1x Badlüfter Ventilatoreneinsatz m. Abdeckung, Typ ER 60 H
