Heizungsrohr PE-RT 16 x 2 mm SKZ-zertifiziert, 600 m
Dieses PE-RT Heizungsrohr ist aus thermisch widerstandsfähigem Polyethylen hergestellt und ist für die Verwendung mit einer Fussbodenheizung konzipiert. Die äußere PE-Schicht schützt das innere Rohr verlässlich vor mechanischen Beschädigungen. Durch den verwendeten Werkstoff (Polyethylen) ist das PE-RT Rohr extrem flexibel und lässt sich leicht verlegen.
Produktmerkmale:
5-Schicht-Heizungsrohr
SKZ zertifiziert
Hochleistungs-Rohr
Sehr gute Kriech-Stärke
Große Stabilität
Werkstoff: DOW-LEX 2344
Sehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende Spannungsrissbeständigkeit
Größen:
12 x 2,0 mm - Rohr mit 200 m (5-Schicht-Rohr)
14 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)
16 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)
17 x 2,0 mm - Rohr mit 100, 200, 600 (5-Schicht-Rohr) oder 750 m (3-Schicht-Rohr)
18 x 2,0 mm - Rohr mit 200, 600 (5-Schicht-Rohr)
20 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)
Technische Daten:
Max. Betriebstemperatur: 80°C
Max. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)
Entsprechend den technischen Anforderungen nach DIN 4726
Sauerstoffdicht nach DIN 4726
Kleinster Biegeradius: 5 x Durchmesser (= 80 mm) - DIN 4726
Anwendungsbereich: Klasse 4 u. 5
VPE: 600 m
0 van 0 beoordelingen
Gemiddelde waardering van 0 van 5 sterren
Geef een beoordeling
Deel uw ervaringen met andere klanten.
Aanmelden
Geen beoordelingen gevonden. Deel uw inzichten met anderen.
Rohrabschneider zum Ablängen von HeizrohrenDer Rohrschneider ist geeignet für das Schneiden von PVC-, Aluminium- oder Kunststoffrohren. Beachten Sie, dass beim Schneiden von flexiblen Rohren eine drehende Bewegung ausgeführt werden sollte. Der Rohrschneider ist für Rohre mit einem Durchmesser bis zu 25 mm geeignet und verfügt über ein auswechselbares Messer.Mit diesem Rohrschneider können Sie Fußbodenheizungsrohre einfach und schnell auf die gewünschte Länge zuschneiden und weiterverarbeiten.Verwendung: Öffnen Sie den Handgriff des Rohrschneiders, um ihn für den Einsatz vorzubereiten.Halten Sie den Rohrschneider fest, während Sie das Rohr schneiden.Schließen Sie den Handgriff nach der Benutzung wieder.Hinweis:Wenn Sie den Rohrschneider bei niedrigen Temperaturen verwenden, empfiehlt es sich, den Abschnitt des Rohrs, den Sie schneiden möchten, vorher zu erwärmen. Dies verhindert ein Einreißen, da kalte Rohre beim Schneiden empfindlicher sind.Sollte die Klinge des Rohrschneiders abgenutzt sein, lösen Sie die Befestigungsschraube, indem Sie sie nach links drehen. Entfernen Sie die alte Klinge und setzen Sie die neue, passende Klinge ein. Es wird empfohlen, nach der Verwendung Rostschutzöl zu verwenden, um die Lebensdauer des Werkzeugs zu verlängern.
Rohrabroller StandgerätZum professionellen Abrollen von Fußbodenheizungsrohren.Diese Rohrhaspel besteht aus galvanisiertem Stahl und ist mit einem robusten Kugellager ausgestattet. Dank der verstellbaren Stützen des inneren Kerns ist sie mit allen gängigen Rohrarten kompatibel. Ihre stabile Bauweise gewährleistet eine lange Lebensdauer.Maximale Rolllänge: 600 Meter
Dimension:
16 x 2 mm
|
Fitting type:
klemmverbinding
Klemmverschraubung universal 3/4 Zoll, 16 x 2 mm, 2 StückProduktmerkmale:Klemmring & Überwurfmutter 3/4 " mit InnengewindeTülle mit Eurokonus und O-RingenVerpackungseinheit: Beutel à 2 StückTechnische Daten:Werkstoff: MessingMaterial Abdichtung: EPDMForm: 1-teiligAusführung: GeradeNenndurchmesser Anschlüsse: DN 6Anschlüsse: EurokonusMin. Medientemperatur (Dauerbetrieb): 5 °CMax. Medientemperatur (Dauerbetrieb): 95 °CMax. Arbeitsdruck bei 20 °C: 10 barAnschluss: 16 x 2 mmTechnisches Datenblatt Klemmverschraubung universalLieferumfang:2 x Pressfitting Klemmverschraubung universal 16 x 2 mmWir behalten uns vor, diesen Artikel ggf. durch ein technisch identisches Produkt eines anderen namenhaften Herstellers zu ersetzten.
Heizungsrohr PE-RT 16 x 2 mm, SKZ-zertifiziert, 200 mDas PE-RT Rohr wird aus thermisch widerstandsfähigem Polyethylen hergestellt und ist für die Verwendung in Fußbodenheizungssystemen konzipiert. Die äußere PE-Schicht schützt das innere Rohr verlässlich vor mechanischen Beschädigungen. Durch den verwendeten Werkstoff (Polyethylen) ist das PE-RT Rohr extrem flexibel und lässt sich daher leicht verlegen.Produktmerkmale:5-Schicht RohrSKZ zertifiziertHochleistungs-RohrSehr gute Kriech-StärkeGroße StabilitätWerkstoff: DOW-LEX 2344Sehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende SpannungsrissbeständigkeitGrößen:12 x 2,0 mm - Rohr mit 200 m (5-Schicht-Rohr)14 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)16 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)17 x 2,0 mm - Rohr mit 100, 200, 600 (5-Schicht-Rohr) oder 750 m (3-Schicht-Rohr)18 x 2,0 mm - Rohr mit 200, 600 (5-Schicht-Rohr)20 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)Technische Daten:Max. Betriebstemperatur: 80°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Entsprechend den technischen Anforderungen nach DIN 4726Sauerstoffdicht nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 80 mm) - DIN 4726Anwendungsbereich: Klasse 4 u. 5VPE: 200 m› Technisches Datenblatt Heizrohr PE-RT 16 x 2 mm
Heizungsrohr PE-RT 14 x 2 mm, SKZ-zertifiziert, 200 mDas PE-RT Rohr besteht aus thermisch beständigem Polyethylen und ist speziell für den Einsatz in Fußbodenheizungssystemen entwickelt. Die äußere PE-Schicht schützt das Rohr zuverlässig vor mechanischen Beschädigungen. Dank des flexiblen Polyethylen-Materials lässt sich das PE-RT Rohr problemlos und einfach verlegen.Produktmerkmale:5-Schicht RohrSKZ-zertifiziertHochleistungsfähiges RohrAusgezeichnete KriechfestigkeitHohe StabilitätMaterial: DOW-LEX 2344Sehr flexibles Rohr mit hoher Zähigkeit, Festigkeit und herausragender Beständigkeit gegenüber SpannungsrissenGrößen:12 x 2,0 mm - Rohr mit 200 m (5-Schicht-Rohr)14 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)16 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)17 x 2,0 mm - Rohr mit 100, 200, 600 (5-Schicht-Rohr) oder 750 m (3-Schicht-Rohr)18 x 2,0 mm - Rohr mit 200, 600 (5-Schicht-Rohr)20 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)Technische Daten:Max. Betriebstemperatur: 80°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Entsprechend den technischen Anforderungen nach DIN 4726Sauerstoffdicht nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 70 mm) - DIN 4726Anwendungsbereich: Klasse 4 u. 5VPE: 200 m› Technisches Datenblatt Heizrohr PE-RT 14 x 2 mm
Heizungsrohr PE-RT 17 x 2 mm SKZ-zertifiziert, 600 mDas PE-RT Rohr wird aus thermisch widerstandsfähigem Polyethylen hergestellt und ist für die Verwendung in Fußbodenheizungssystemen konzipiert. Die äußere PE-Schicht schützt das innere Rohr verlässlich vor mechanischen Beschädigungen. Durch den verwendeten Werkstoff (Polyethylen) ist das PE-RT Rohr extrem flexibel und lässt sich daher leicht verlegen.Produktmerkmale:5-Schicht RohrSKZ zertifiziertHochleistungs-RohrSehr gute Kriech-StärkeGroße StabilitätWerkstoff: DOW-LEX 2344Sehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende SpannungsrissbeständigkeitGrößen:12 x 2,0 mm - Rohr mit 200 m (5-Schicht-Rohr)14 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)16 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)17 x 2,0 mm - Rohr mit 100, 200, 600 (5-Schicht-Rohr) oder 750 m (3-Schicht-Rohr)18 x 2,0 mm - Rohr mit 200, 600 (5-Schicht-Rohr)20 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)Technische Daten:Max. Betriebstemperatur: 80°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Entsprechend den technischen Anforderungen nach DIN 4726Sauerstoffdicht nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 85 mm) - DIN 4726Anwendungsbereich: Klasse 4 u. 5VPE: 600 m
Heizungsrohr PE-RT 14 x 2 mm, SKZ-zertifiziert, 600 mDas PE-RT Rohr wird aus thermisch widerstandsfähigem Polyethylen hergestellt und ist für die Verwendung in Fußbodenheizungssystemen konzipiert. Die äußere PE-Schicht schützt das innere Rohr verlässlich vor mechanischen Beschädigungen. Durch den verwendeten Werkstoff (Polyethylen) ist das PE-RT Rohr extrem flexibel und lässt sich daher leicht verlegen.Produktmerkmale:5-Schicht RohrSKZ zertifiziertHochleistungs-RohrSehr gute Kriech-StärkeGroße StabilitätWerkstoff: DOW-LEX 2344Sehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende SpannungsrissbeständigkeitGrößen:12 x 2,0 mm - Rohr mit 200 m (5-Schicht-Rohr)14 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)16 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)17 x 2,0 mm - Rohr mit 100, 200, 600 (5-Schicht-Rohr) oder 750 m (3-Schicht-Rohr)18 x 2,0 mm - Rohr mit 200, 600 (5-Schicht-Rohr)20 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)Technische Daten:Max. Betriebstemperatur: 80°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Entsprechend den technischen Anforderungen nach DIN 4726Sauerstoffdicht nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 70 mm) - DIN 4726Anwendungsbereich: Klasse 4 u. 5VPE: 600 m
Heizungsrohr PE-RT 17 x 2 mm, SKZ-zertifiziert, 200 mDas PE-RT Rohr wird aus thermisch widerstandsfähigem Polyethylen hergestellt und ist für die Verwendung in Fußbodenheizungssystemen konzipiert. Die äußere PE-Schicht schützt das innere Rohr verlässlich vor mechanischen Beschädigungen. Durch den verwendeten Werkstoff (Polyethylen) ist das PE-RT Rohr extrem flexibel und lässt sich daher leicht verlegen.Produktmerkmale:5-Schicht RohrSKZ zertifiziertHochleistungs-RohrSehr gute Kriech-StärkeGroße StabilitätWerkstoff: DOW-LEX 2344Sehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende SpannungsrissbeständigkeitGrößen:12 x 2,0 mm - Rohr mit 200 m (5-Schicht-Rohr)14 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)16 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)17 x 2,0 mm - Rohr mit 100, 200, 600 (5-Schicht-Rohr) oder 750 m (3-Schicht-Rohr)18 x 2,0 mm - Rohr mit 200, 600 (5-Schicht-Rohr)20 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)Technische Daten:Max. Betriebstemperatur: 80°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Entsprechend den technischen Anforderungen nach DIN 4726Sauerstoffdicht nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 85 mm) - DIN 4726Anwendungsbereich: Klasse 4 u. 5VPE: 200 mLieferumfang:1x Heizrohr PE-RT 17 x 2 mm - Rolle 200 m

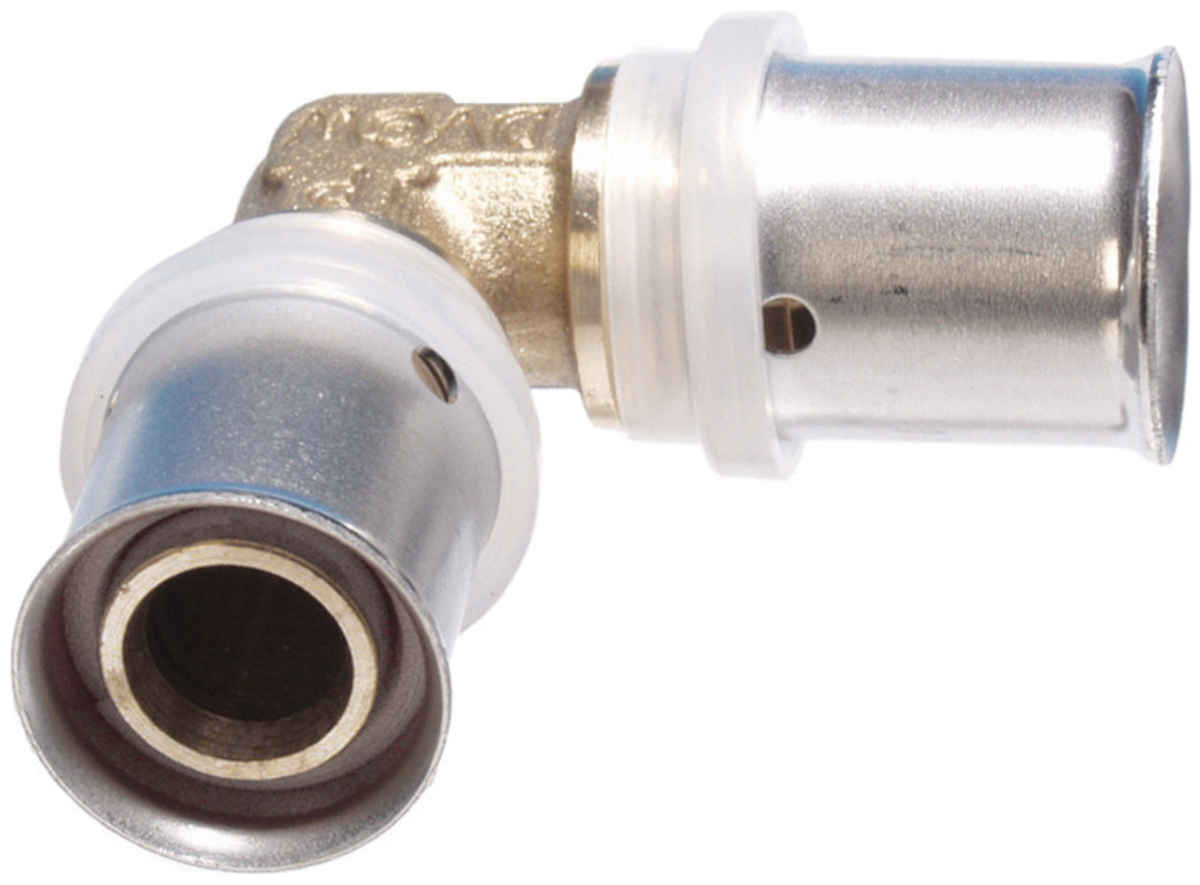

Presswinkel 90 Grad für Alu VerbundrohrDas hochwertige Press-System von Home Perfect bietet alles, was für eine sichere Installationstechnik nötig ist: eine breite Auswahl hochwertiger Messing Pressfittinge und dem passenden Metall-Mehrschicht-Verbundrohr. Beide Komponenten bilden im Verbund ein trinkwasserzugelassenes System, das mit der Presszangenkontur „TH“ schnell, einfach und sicher verpresst werden kann.Presswinkel 90 Grad in den Dimensionen 16x2 mm / 20x2 mm / 26x3 mm / 32x3 mmProduktmerkmale:Hohe Zeitersparnis, da das System mit wenigen Arbeitsschritten verarbeitet werden kannSystem ist DVGW zertifiziert und dadurch für jegliche Art von Trinkwasser geeignetFür die Anwendungsbereiche Sanitär- und Heizungstechnik geeignetVerbindungen werden mittels einer Pressbacke TH verpresstDer korrekte Sitz des Rohres kann durch die Kontrollfenster in der Edelstahlhülse vor und nach dem Pressvorgang geprüft werdenDurch die "Zwangsundichtigkeit" können bei der Druckprüfung der Anlage, (Trinkwasser bei ca. 4,5 bar) eventuelle Undichtigkeiten erkannt werden und umgehend gepresst werden (unverpresst = undicht)System überzeugt durch eine „Hohlraumlose Verpressung“, welche bewirkt, dass sich der Kunststoff des Mehrschicht-Aluverbundrohres beim Pressvorgang komplett in die Kontur des Fittings legt und sich später keine Diffusion oder Kondensat in einem Hohlraum bilden könnenThermischer Belastungstest: Nach DVGW-Arbeitsblatt W534› Technische Daten:* Dimension 26 x 3 mm Werkstoff Anschluss 1 Messing Werkstoff Anschluss 2 Messing Form Bogen Ausführung 1-teilig Systemgebunden Ja Nenninnendurchmesser Anschluss 1 DN 20 Nenninnendurchmesser Anschluss 2 DN 20 Norm Flansch ohne Kontur Kode TH Material Abdichtung EPDM Mit Stoßnocken Nein Länge 48 mm Länge Anschluss 1 25 mm Arbeitslänge Anschluss 1 25 mm Länge Anschluss 2 20 mm Arbeitslänge Anschluss 2 20 mm Min. Mediumtemperatur (Dauerbetrieb) 5 °C Max. Mediumtemperatur (Dauerbetrieb) 95 °C Max. Arbeitsdruck bei 20 °C 10 bar Mit Dichtungsmaterial Nein FM-Prüfung Nein Gaszulassung QA Nein KIWA-Prüfsiegel Ja LPCB-Prüfung Nein ULC-Farbe Nein UL-Prüfung Nein VdS-geprüft Nein VPE 5 Stück *Klick für Details› Download: Technische Daten Presswinkel 90 GradLieferumfang:1 x Pressfitting Winkel 90° 26 x 3 mm

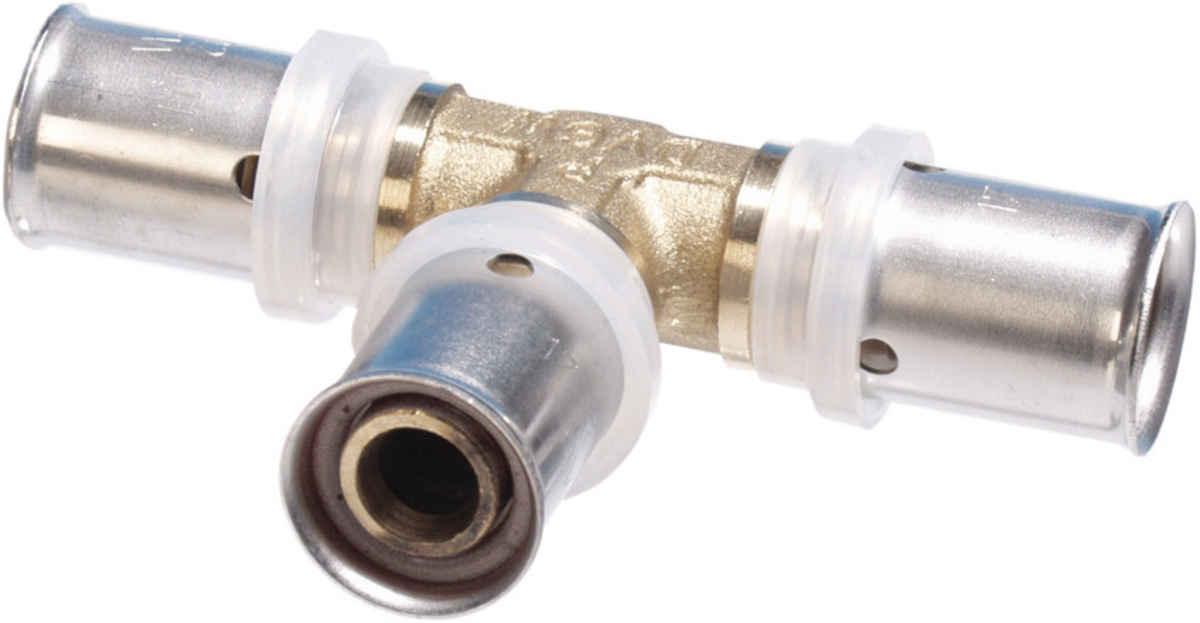

Press-T-Stück für Alu VerbundrohrDas hochwertige Press-System von Home Perfect bietet alles, was für eine sichere Installationstechnik nötig ist: eine breite Auswahl hochwertiger Messing Pressfittinge und dem passenden Metall-Mehrschicht-Verbundrohr. Beide Komponenten bilden im Verbund ein trinkwasserzugelassenes System, das mit der Presszangenkontur „TH“ schnell, einfach und sicher verpresst werden kann.Press-T-Stück in den Dimensionen 16x2 mm /20x2 mm / 26x3 mm / 32x3 mmProduktmerkmale:Hohe Zeitersparnis, da das System mit wenigen Arbeitsschritten verarbeitet werden kannSystem ist DVGW zertifiziert und dadurch für jegliche Art von Trinkwasser geeignetFür die Anwendungsbereiche Sanitär- und Heizungstechnik geeignetVerbindungen werden mittels einer Pressbacke TH verpresstDer korrekte Sitz des Rohres kann durch die Kontrollfenster in der Edelstahlhülse vor und nach dem Pressvorgang geprüft werdenDurch die "Zwangsundichtigkeit" können bei der Druckprüfung der Anlage, (Trinkwasser bei ca. 4,5 bar) eventuelle Undichtigkeiten erkannt werden und umgehend gepresst werden (unverpresst = undicht)System überzeugt durch eine „Hohlraumlose Verpressung“, welche bewirkt, dass sich der Kunststoff des Mehrschicht-Aluverbundrohres beim Pressvorgang komplett in die Kontur des Fittings legt und sich später keine Diffusion oder Kondensat in einem Hohlraum bilden könnenThermischer Belastungstest: Nach DVGW-Arbeitsblatt W534› Technische Daten:* Dimension 26x3,0 mm Werkstoff Anschluss 1 Messing Werkstoff Anschluss 2 Messing Werkstoff Anschluss 3 Messing Ausführung T-Stück Winkel verstellbar Nein Winkel 90° Systemgebunden Ja Nenninnendurchmesser Anschluss 1 DN 20 Nenninnendurchmesser Anschluss 2 DN 20 Nenninnendurchmesser Anschluss 2 DN 20 Kontur Kode TH Material Abdichtung EPDM Mit Stoßnocken Nein Länge Anschluss 1 25 mm Arbeitslänge Anschluss 1 25 mm Länge Anschluss 2 25 mm Arbeitslänge Anschluss 2 25 mm Länge Anschluss 3 25 mm Arbeitslänge Anschluss 3 25 mm Min. Mediumtemperatur (Dauerbetrieb) 5 °C Max. Mediumtemperatur (Dauerbetrieb) 95 °C Max. Arbeitsdruck bei 20 °C 10 bar Mit Dichtungsmaterial Nein FM-Prüfung Nein Gaszulassung QA Nein KIWA-Prüfsiegel Ja LPCB-Prüfung Nein ULC-Farbe Nein UL-Prüfung Nein VdS-geprüft Nein VPE 5 Stück *Klick für Details› Download: Technische Daten Press-T-StückLieferumfang:1 x Pressfitting T-Stück 26 x 3 mm

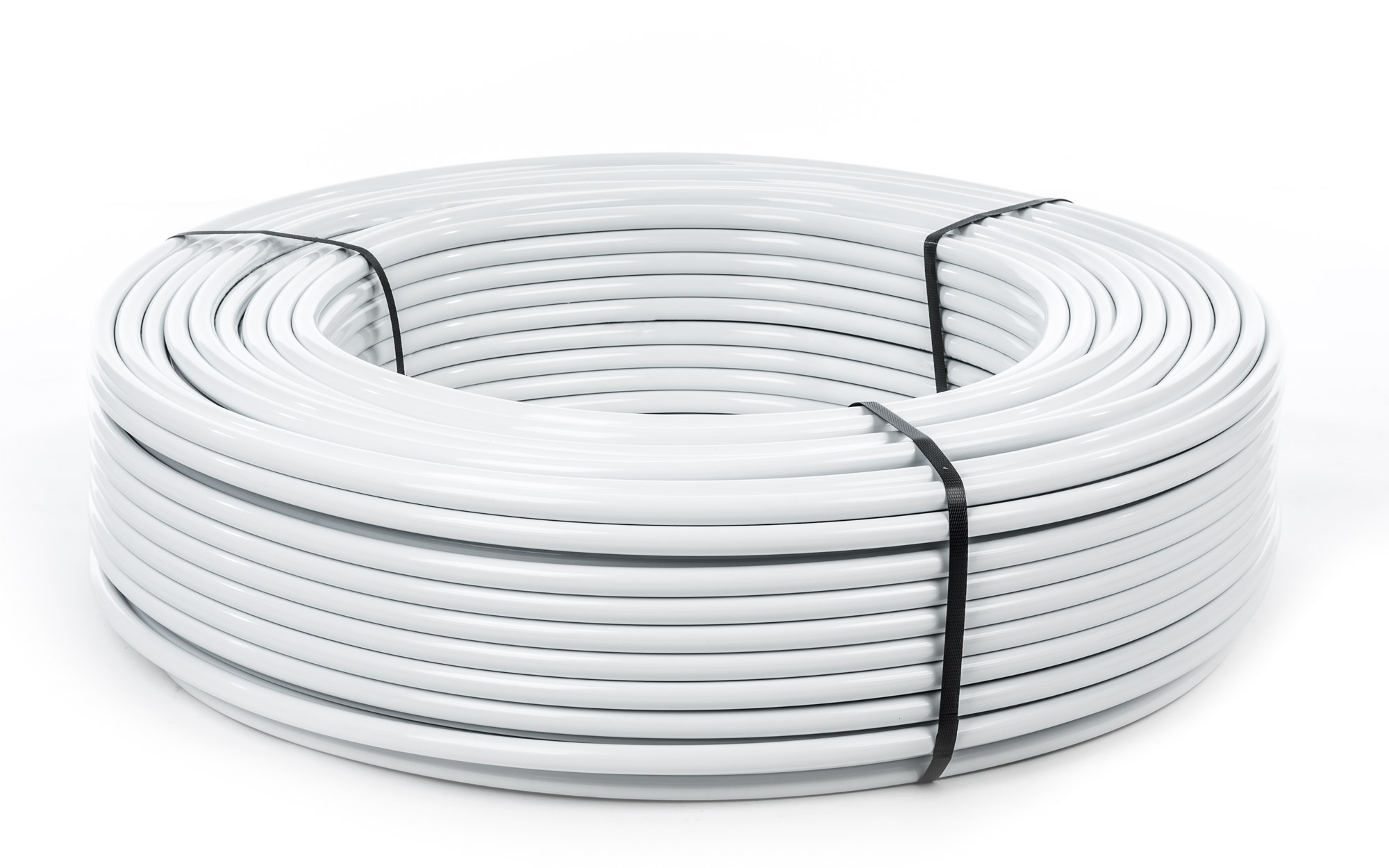

Alu-Verbundrohr Metallverbundrohr, 26 x 3 mm, DVGW, Rolle 50 mDas Aluverbundrohr ist ein 5-schichtiges Metallverbundrohr, das für den Einsatz mit Trinkwasser konzipiert wurde und den gängigen DVGW-Anforderungen entspricht. Es vereint die Vorzüge eines Kunststoffrohres mit denen eines Metallrohres. Das Aluminium-Verbundrohr 26 x 3 mm ist äußerst druck- und hitzebeständig, gleichermaßen robust und flexibel, hygienisch und einfach zu verarbeiten.Das passende Rohr für Trinkwasser- und HeizungsinstallationenMit dem Aluverbundrohr können Sie sowohl im Heizungs- wie auch im Trinkwasserbereich arbeiten. In der Trinkwasserinstallation ist das Aluverbundrohr ebenso für Auf- und Unterputzinstallationen, wie auch für Steigstränge und Kellerverteilungen geeignet. Im Bereich der Heizungsinstallation kann das Aluverbundrohr für alle Arten der Wärmeverteilung eingesetzt werden, z.B. Heizkörperanbindungen und Fußbodenheizungen sowie für Wandheizungen.Aufbau des AluverbundrohrDas mehrschichtige Verbundrohr besteht aus insgesamt 5 Schichten:Basisrohr PE-RT (Trinkwasserqualität nach DIN 16833HaftschichtStumpf geschweißte Aluminium-SauerstoffsperrschichtHaftschichtWärmestabilisierte PE Deckschicht, UV-beständigDurch die Kombination aus Aluminium und Kunststoff ist das Aluverbundrohr besonders haltbar und sicher. Durch den biegeformstabilen Aluminiummantel wird eine 100%ige Sauerstoff- und Wasserdampffusionsdichte garantiert. Diese Sperrschicht schließt evtl. Übertragungen von Geruch und Korrosion, die zur Schädigung der Anlage führen könnten, aus. Die glatte Innenseite des Aluverbundrohres vermeidet Ablagerungen und schließt Reibungspunkte aus, die eine spätere Korrosion zur Folge haben könnten.Produktmerkmale:Für Fußbodenheizungssysteme, Heizkörperanbindung sowie SanitärinstallationenAbsolut dicht gegen Sauerstoff und WasserdampfInnen und außen absolut korrosionsbeständigOhne Werkzeug von Hand biegbarOptimale Qualitätssicherung während und nach der ProduktionZum System gehörig und geprüft sind die Press-Fittinge von Home PerfectTechnische Daten:Einsatzbereich: Sanitär, Heizung und FußbodenheizungRohrdurchmesser: 26 x 3,0 mmMax. Betriebstemperatur (Medium Wasser bis 12 bar): 95 °C, Störfall 100 °CLangzeit-Beanspruchung 50 Jahre: 10 bar / 70 °CHochtemperatur-Radiatorenheizung (20 bis 80 °C, 1 Jahr 90 °C, Störfall 100 h 100 °C): 10 barDVGW-geprüft, ISO-Klasse 5Wärmeleitfähigkeit: 0,43 W/mKLängenausdehnungskoeffizient: 0,026 mm/mKSauerstoffdiffusion im gesamten Anwendungsbereich: <0,005 mg/l dOberflächenrauhigkeit k = 0,007Biegeradius: 5 Da per Hand, 1,5 Dn per BiegefederVPE: Rolle á 50 m› Technisches Datenblatt Alu-Verbundrohr 26 x 2 mm
