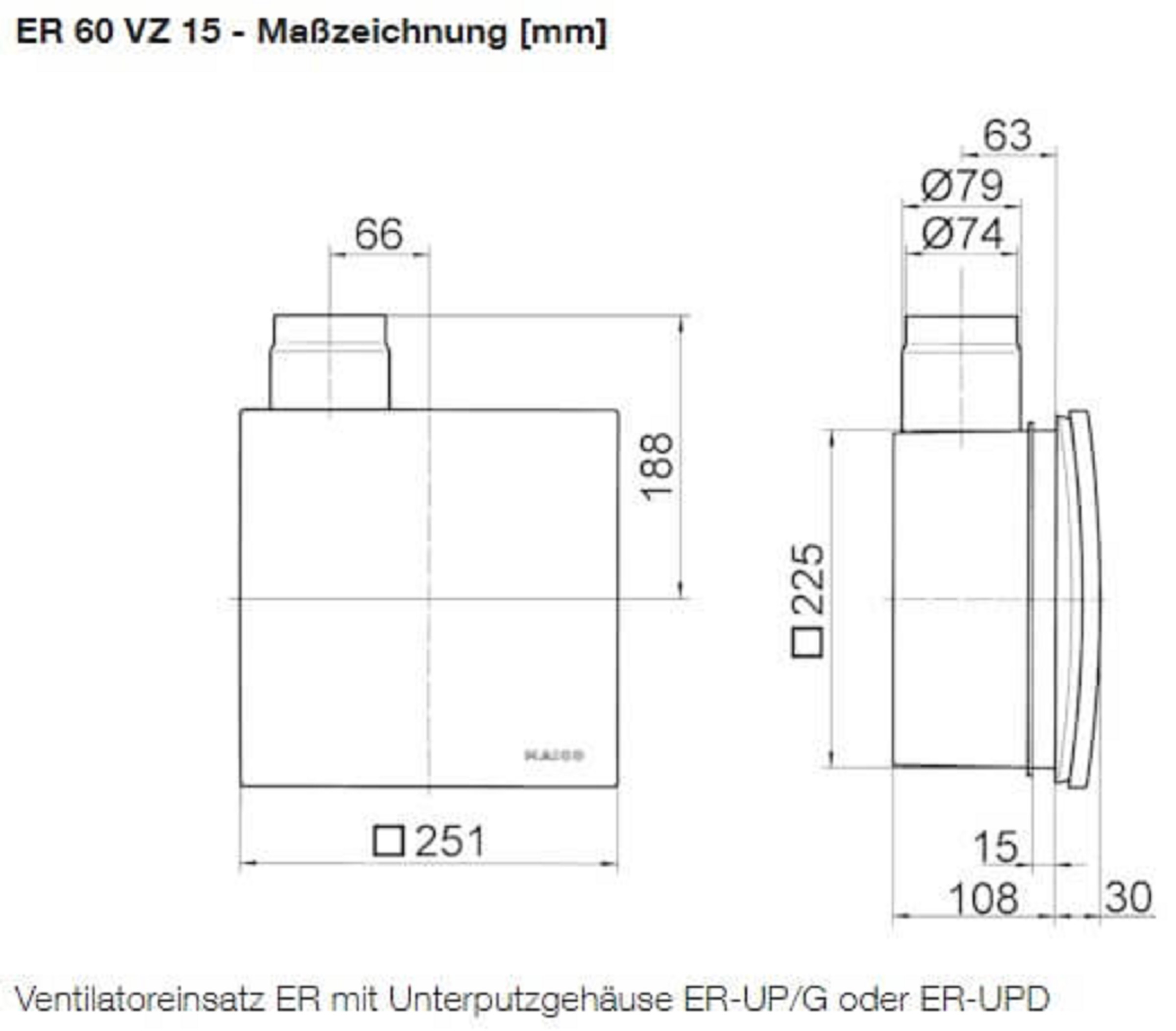

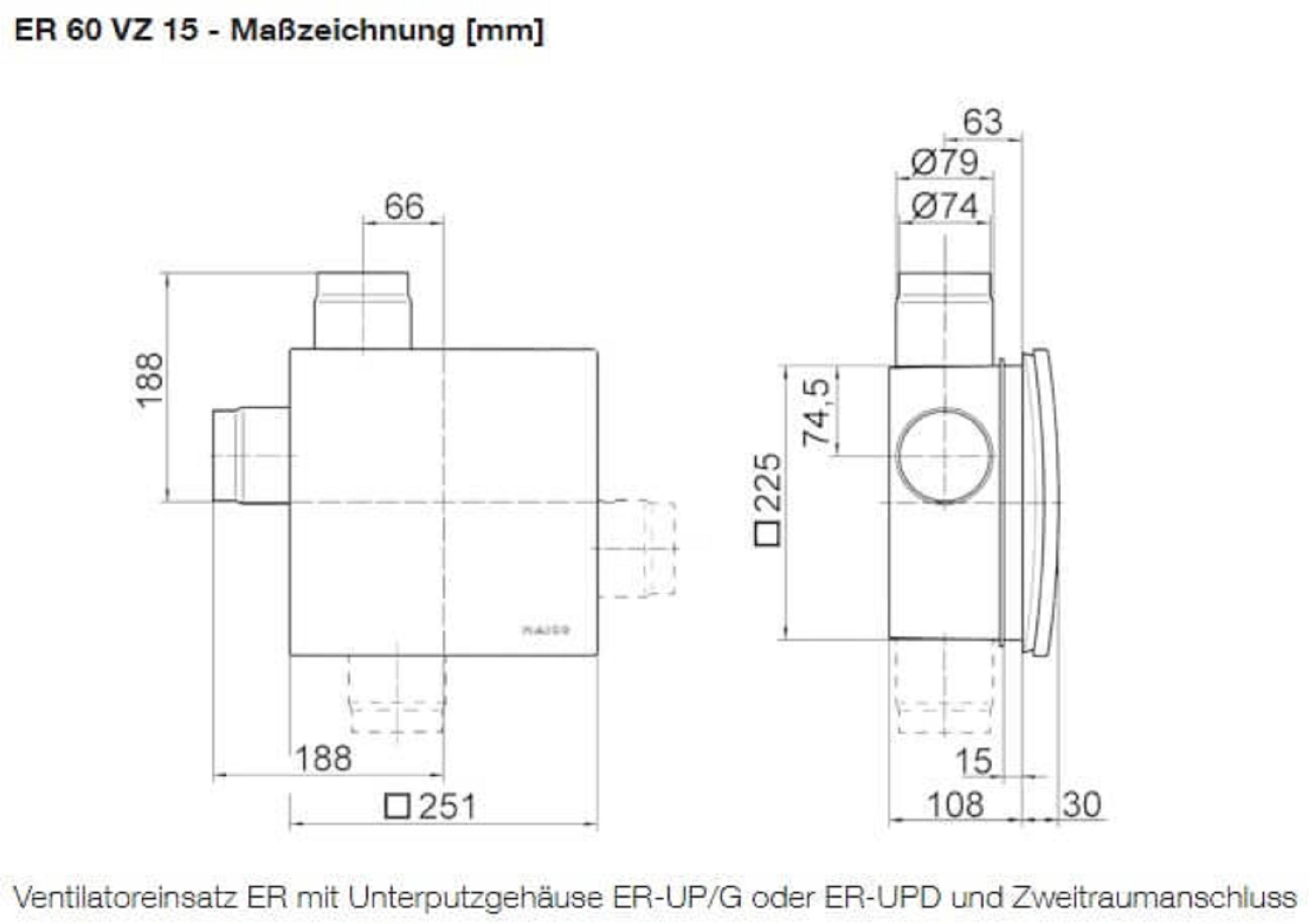

Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 60 VZ15

Hinweis:Bitte beachten Sie, dass es sich um ein Original Maico-Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Maico Badlüfter Ventilatoreneinsatz mit Abdeckung Typ ER60H, 0084.0104Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Ausführung mit Feuchtsteuerung und Grundlastschaltung. Fördervolumen 62 m3/h. Barrierefreies Produkt, da Ein-/ Ausschalten automatisch erfolgt. Einschaltpunkt: 60%, 70 %, 80%, oder 90% relative Feuchte mit Stienbrücke (Jumper)einstellbar. Ausschaltpunkt bei ca. 10% unter dem Einschaltpunkt. Nicht drehzahlsteuerbar. Nicht für Zweitraumlüftung geeignet. Manuelle Bedienung über einen Schalter möglich. Standartschaltung: Ventilator im Grundlastbetrieb, Feuchtsteuerung aktiv, bei Überschreitung des Ausschaltpunkts Grundlastbetrieb. Ventilator läuft so lange nach, bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist, unabhängig der Schaltungsvarianten.Produktmerkmale:Elektrische Steckverbindung für schnelle Montage des Ventilators im GehäuseProblemloser Filterwechsel ohne WerkzeugAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglichMontagefreundliche Schnappbefestigung des Ventilators im GehäuseFarbe verkehrsweiß ähnlich RAL 9016Schutzart IP X5, somit im Bereich DIN VDE 0100- 701, auch bei Strahlwasser,einbaubarSchutzklasse IIDie enorm steile Kennlinie zeigt das hohe Druckvermögen des VentilatorsRobuster und energiesparender KondensatormotorMotor mit thermischem ÜberlastungsschutzWartungsfrei, mit beidseitig geschlossenen KugellagernVolumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/hSchachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB OberurselMit VDE-ZeichenTechnische Daten:Drehzahl: 850 1/min. / 1.250 1/min.Fördervolumen: 35 m³/h / 62 m³/hLuftrichtung: EntlüftungSEC average: -20,12 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 10W/ 21WSchutzart: IP X5Netzzuleitung: 5 / 1,5 mm²Einbauort: Wand / DeckeEinbauart: UnterputzIMax: 0,12 A/ 0,16 ASystemart: dezentralMaterial: KunststoffFilterklasse: G2Abmessungen:Breite: 250 mmHöhe: 250 mmTiefe: 150 mmFördermitteltemperatur: max. 40 °CIMax: 0,16 AAusblasrichtung: seitlichNachlaufzeit: 6 min. › Download: Datenblatt Maico ER 60 H› Download: Schaltbilder Maico ER 60 HLieferumfang:1x Badlüfter Ventilatoreneinsatz m. Abdeckung, Typ ER 60 H

Hinweis:Bitte beachten Sie, dass es sich um ein original Maico Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Maico Badlüfter Ventilatoreneinsatz mit Abdeckung Typ ER 60 VZC, 0084.0106Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Fördervolumen 62m3/h, mit einstellbarem Verzögerugsschalter. Einschaltverzögerung einstellbar von 0 bis ca. 150 Sekunden. Nachlaufzeit einstellbar von ca. 1,5 bis ca. 24 Minuten. Nicht drehzahlsteuerbar.Produktmerkmale:Für Einraum- oder Zweiraumentlüftung mit einem einzelnen VentilatorElektrische Steckverbindung für schnelle Montage des Ventilators im GehäuseProblemloser Filterwechsel ohne WerkzeugAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglichMontagefreundliche Schnappbefestigung des Ventilators im GehäuseFarbe verkehrsweiß ähnlich RAL 9016Alle ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werdenSchutzklasse IIDie extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-VentilatorenRobuster energiesparender KondensatormotorMotor mit thermischem ÜberlastungsschutzWartungsfrei, mit beidseitig geschlossenen KugellagernVolumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/hSchachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB OberurselMit VDE-ZeichenTechnische Daten:Fördervolumen: 62 m³/hDrehzahl: 1.250 1/minLuftrichtung: EntlüftungSEC average: -3,43 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 21 WIMax: 0,16 ASchutzart: IP X5Netzzuleitung: 5 / 1,5 mm²Einbauort: Wand / DeckeEinbauart: UnterputzSystemart: dezentralMaterial: KunststoffFarbe: verkehrsweiß, ähnlich RAL 9016Filterklasse: G2Ausblasrichtung: seitlichAbmessungen:Breite: 250 mmHöhe: 250 mmTiefe: 150 mmFördermitteltemperatur bei IMax: 40°CNachlaufzeit: 1,5 min - 24 minEinschaltverzögerung: 0 s - 150 sSchalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18014-3 beieiner äquivalenten AbsorptionsflächeAL = 10 m²› Technisches Datenblatt Maico Badlüfter Ventilatoreneinsatz mit Abdeckung Typ ER 60 VZCLieferumfang:1x Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 60 VZC

Maico Unterputzgehäuse Badlüfter, Typ ER-UP/G, 0093.0995Unterputzgehäuse mit Kunststoff-Ausblasstutzen zur Aufnahme eines Ventilators ER 60/ ER 100 oder Abluftelementes Centro-M/ Centro-E/ Centro-H, Zweitraumanschluss rechts, links, unten möglich.Produktmerkmale:Einraumentlüftung:Einbau in Bäder, WCs und WohnungsküchenKunststoff-Ausblasstutzen mit selbsttätiger Kunststoff-RückschlagklappeAls Kaltrauchklappe dient zusätzlich Kunststoff-RückschlagklappeEinbau innerhalb und außerhalb des Schachtes in Wand und Decke möglichGeringe Bautiefe des Unterputzgehäuses und der AbdeckungZugelassen für Ausblasrichtung nach oben, rechts oder linksAnschlussdurchmesser DN 75/80Kunststoffteile normal entflammbar nach Klasse B 2Mit PutzschutzdeckelAllgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-7Zweiraumentlüftung:Zweitraumanschluss-Set ER-ZR für die ZweitraumentlüftungFür die Zweitraumentlüftung einsetzbare Ventilatortypen laut DIN 18017-3: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RCHauptraum: 60 m3/hZweitraum: 40 m3/hTechnische Daten:Luftrichtung: EntlüftungMaterial: KunststoffFarbe: schwarzEinbauort: Wand / DeckeEinbauart: UnterputzBrandschutz: neinAusblasrichtung: seitlichAnschlussdurchmesser: 75 mm / 80 mmZulassungsnummer: Z-51.1-7Abmessungen:Breite: 225 mmHöhe: 225 mmTiefe: 108 mm › Download: Datenblatt Unterputzgehäuse Badlüfter Er-UP/GLieferumfang:1x Unterputzgehäuse Badlüfter Typ ER-UP/G

Hinweis:Bitte beachten Sie, dass es sich um ein original Maico Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 100 VZC, 0084.0136Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Fördervolumen: 101 m3/h, mit einstellbaren Verzögerungsschalter. Einstellverzögerung einstellbar von 0 bis ca. 150 Sekunden. Nachlaufzeit einstellbar von ca. 1,5 bis ca. 24 Minuten. Nicht drehzahlsteuerbar.Produktmerkmale:Ventilator mit Abdeckung und G2-Filter zum Einbau in UnterputzgehäuseFür Einraum- oder Zweiraumentlüftung mit einem einzelnen VentilatorElektrische Steckverbindung für schnelle Montage des Ventilators im GehäuseProblemloser Filterwechsel ohne WerkzeugAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglichMontagefreundliche Schnappbefestigung des Ventilators im GehäuseFarbe verkehrsweiß ähnlich RAL 9016Alle ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werdenSchutzklasse IIDie extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-VentilatorenRobuster energiesparender KondensatormotorMotor mit thermischem ÜberlastungsschutzWartungsfrei, mit beidseitig geschlossenen KugellagernVolumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/hSchachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB OberurselMit VDE-ZeichenTechnische Daten:Ausführung: Einstellbarer VerzögerungsschalterFördervolumen: 101 m³/hDrehzahl: 1.900 1/minLuftrichtung: EntlüftungSEC average: -6,5 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 29,5 WIMax: 0,14 ASchutzart: IP X5Netzzuleitung: 5 / 1,5 mm²Einbauort: Wand / DeckeEinbauart: UnterputzSystemart: dezentralMaterial: KunststoffFarbe: verkehrsweiß, ähnlich RAL 9016Filterklasse: G2Ausblasrichtung: seitlichAbmessungen:Breite: 250 mmHöhe: 250 mmTiefe: 150 mmFördermitteltemperatur bei IMax: 40°CNachlaufzeit: 1,5 min - 24 minEinschaltverzögerung: 0 s - 150 sSchalldruckpegel: 45 dB(A) / Angabe gemäß DIN 18014-3 bei einer äquivalenten AbsorptionsflächeAL = 10 m²› Download: Technisches Datenblatt Maico Ventilatoreinsatz ER 100 VZCLieferumfang:1 x Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 100 VZC

Hinweis:Bitte beachten Sie, dass es sich um ein Original Maico-Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Maico Badlüfter Ventilatoreneinsatz mit Abdeckung Typ ER60H, 0084.0104Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Ausführung mit Feuchtsteuerung und Grundlastschaltung. Fördervolumen 62 m3/h. Barrierefreies Produkt, da Ein-/ Ausschalten automatisch erfolgt. Einschaltpunkt: 60%, 70 %, 80%, oder 90% relative Feuchte mit Stienbrücke (Jumper)einstellbar. Ausschaltpunkt bei ca. 10% unter dem Einschaltpunkt. Nicht drehzahlsteuerbar. Nicht für Zweitraumlüftung geeignet. Manuelle Bedienung über einen Schalter möglich. Standartschaltung: Ventilator im Grundlastbetrieb, Feuchtsteuerung aktiv, bei Überschreitung des Ausschaltpunkts Grundlastbetrieb. Ventilator läuft so lange nach, bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist, unabhängig der Schaltungsvarianten.Produktmerkmale:Elektrische Steckverbindung für schnelle Montage des Ventilators im GehäuseProblemloser Filterwechsel ohne WerkzeugAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglichMontagefreundliche Schnappbefestigung des Ventilators im GehäuseFarbe verkehrsweiß ähnlich RAL 9016Schutzart IP X5, somit im Bereich DIN VDE 0100- 701, auch bei Strahlwasser,einbaubarSchutzklasse IIDie enorm steile Kennlinie zeigt das hohe Druckvermögen des VentilatorsRobuster und energiesparender KondensatormotorMotor mit thermischem ÜberlastungsschutzWartungsfrei, mit beidseitig geschlossenen KugellagernVolumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/hSchachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB OberurselMit VDE-ZeichenTechnische Daten:Drehzahl: 850 1/min. / 1.250 1/min.Fördervolumen: 35 m³/h / 62 m³/hLuftrichtung: EntlüftungSEC average: -20,12 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 10W/ 21WSchutzart: IP X5Netzzuleitung: 5 / 1,5 mm²Einbauort: Wand / DeckeEinbauart: UnterputzIMax: 0,12 A/ 0,16 ASystemart: dezentralMaterial: KunststoffFilterklasse: G2Abmessungen:Breite: 250 mmHöhe: 250 mmTiefe: 150 mmFördermitteltemperatur: max. 40 °CIMax: 0,16 AAusblasrichtung: seitlichNachlaufzeit: 6 min. › Download: Datenblatt Maico ER 60 H› Download: Schaltbilder Maico ER 60 HLieferumfang:1x Badlüfter Ventilatoreneinsatz m. Abdeckung, Typ ER 60 H
