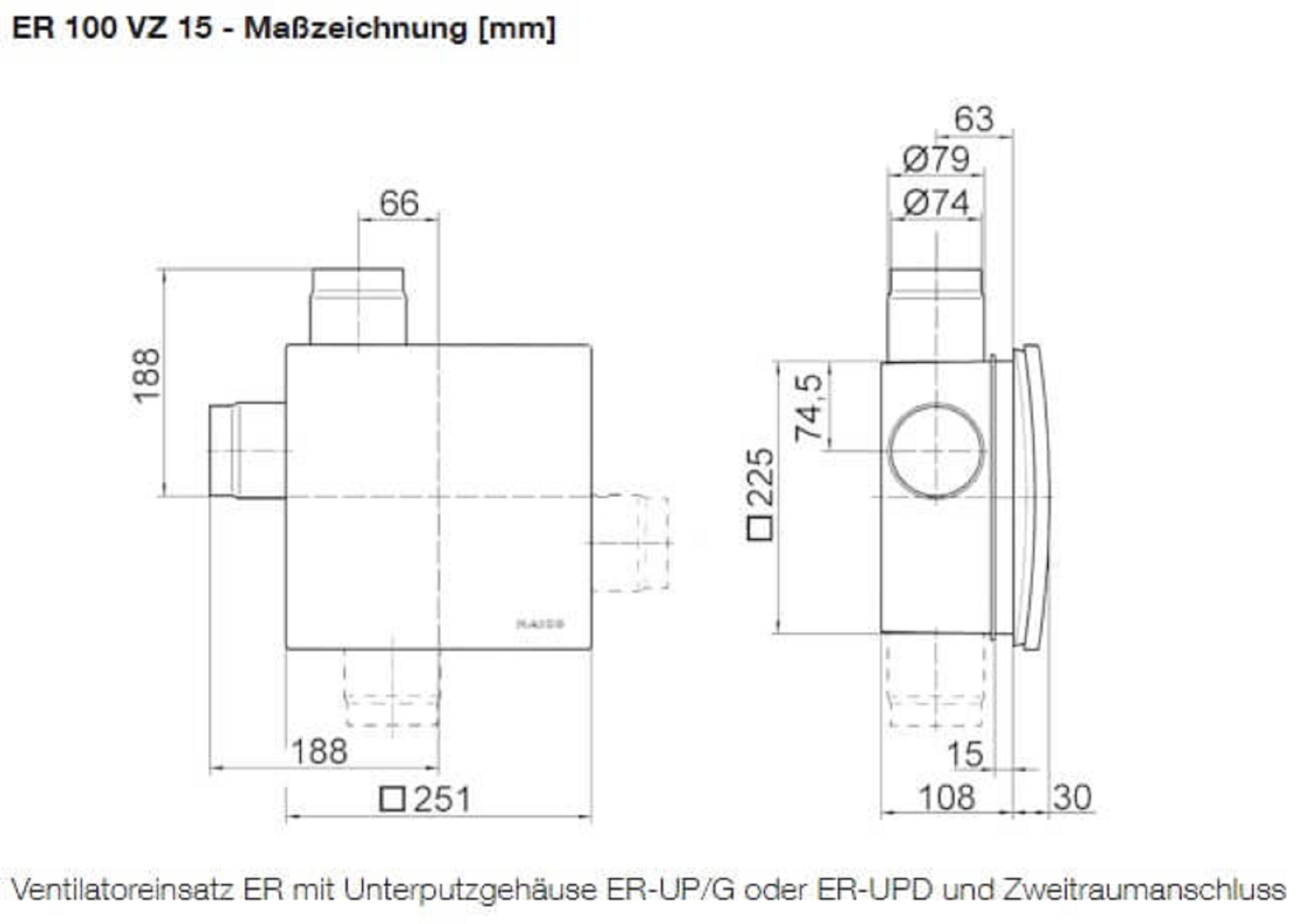

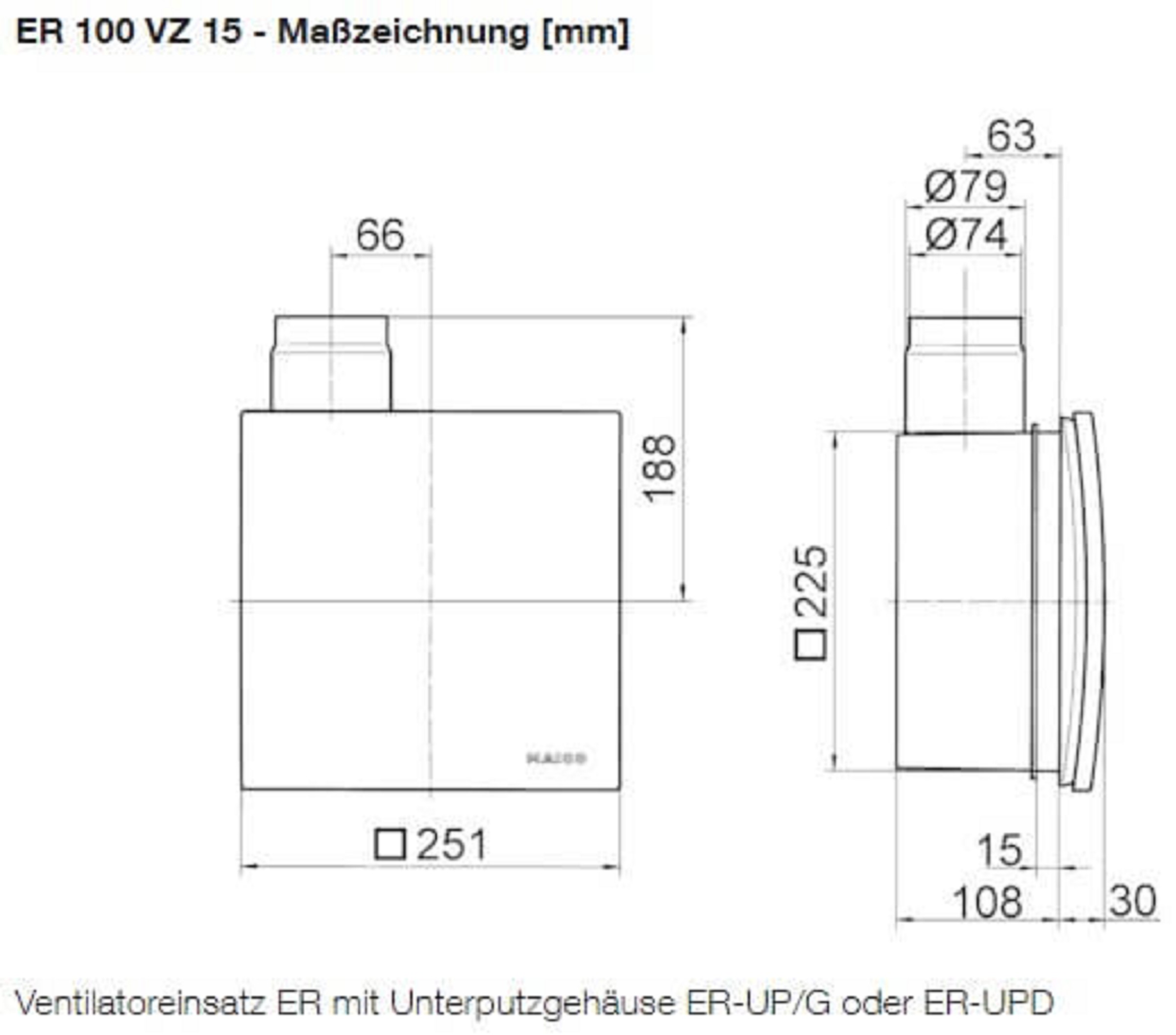

Maico Badlüfter Ventilatoreneinsatz m. Abdeckung, Typ ER 100 VZ15

Hinweis:Bitte beachten Sie, dass es sich um ein original Maico Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Maico Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER100HVentilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Fördervolumen 101m3/h, mit Feuchtsteuerung und Grundlastschaltung.Produktmerkmale:Barrierefreies Produkt, da automatisches Ein- / AusschaltenEinschaltpunkt: 60 %, 70 %, 80 % oder 90 % relative Feuchte mit Steckbrücke (Jumper) einstellbarAusschaltpunkt: ca. 10 % unter dem EinschaltpunktNicht drehzahlsteuerbarNicht für Zweitraumlüftung geeignetManuelle Bedienung über einen Schalter möglichStandardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Ausschaltpunkts GrundlastbetriebWeitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb manuelle Zuschaltung der Volllast Ein-bzw. Ausschalten des Ventilators durch einen SchalterEinschalten der Volllast durch den Lichtschalter und damit erbunden eine Nachlaufsteuerung (Nachlaufzeit 6 min) des VentilatorsDer Ventilator läuft immer so lange nach bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist, unabhängig der SchaltungsvariantenFür Einraum- oder Zweiraumentlüftung mit einem einzelnen VentilatorElektrische Steckverbindung für schnelle Montage des Ventilators im GehäuseProblemloser Filterwechsel ohne WerkzeugAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglichMontagefreundliche Schnappbefestigung des Ventilators im GehäuseFarbe verkehrsweiß ähnlich RAL 9016Schutzart IP X5, somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser einbaubarSchutzklasse IIDie extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-VentilatorenRobuster energiesparender KondensatormotorMotor mit thermischem ÜberlastungsschutzWartungsfrei, mit beidseitig geschlossenen KugellagernVolumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB OberurselMit VDE-Zeichen Technische Daten:Fördervolumen: 35 m³/h / 101m3/hDrehzahl: 850 1/min / 1900 l/minLuftrichtung: EntlüftungSEC average: -21,95 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 9 W /29,5 WIMax: 0,09 A / 0,14 ASchutzart: IP X5Netzzuleitung: 5 / 1,5 mm²Einbauort: Wand / DeckeEinbauart: UnterputzSystemart: dezentralMaterial: KunststoffFarbe: verkehrsweiß, ähnlich RAL 9016Filterklasse: G2Ausblasrichtung: seitlichBreite: 250 mmHöhe: 250 mmTiefe: 150 mmFördermitteltemperatur bei IMax: 40°CNachlaufzeit: 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z. B. Lichtschalter) verfügbarSchalldruckpegel: 26 dB(A) / 45 dB(A) / Angabe gemäß DIN 18017-3 bei einer äquivalenten AbsorptionsflächeAL = 10 m2 › Download: Datenblatt Maico ER 100 H Lieferumfang:1 x Badlüfter Ventilatoreneinsatz mit Abdeckung, Typ ER 100 H

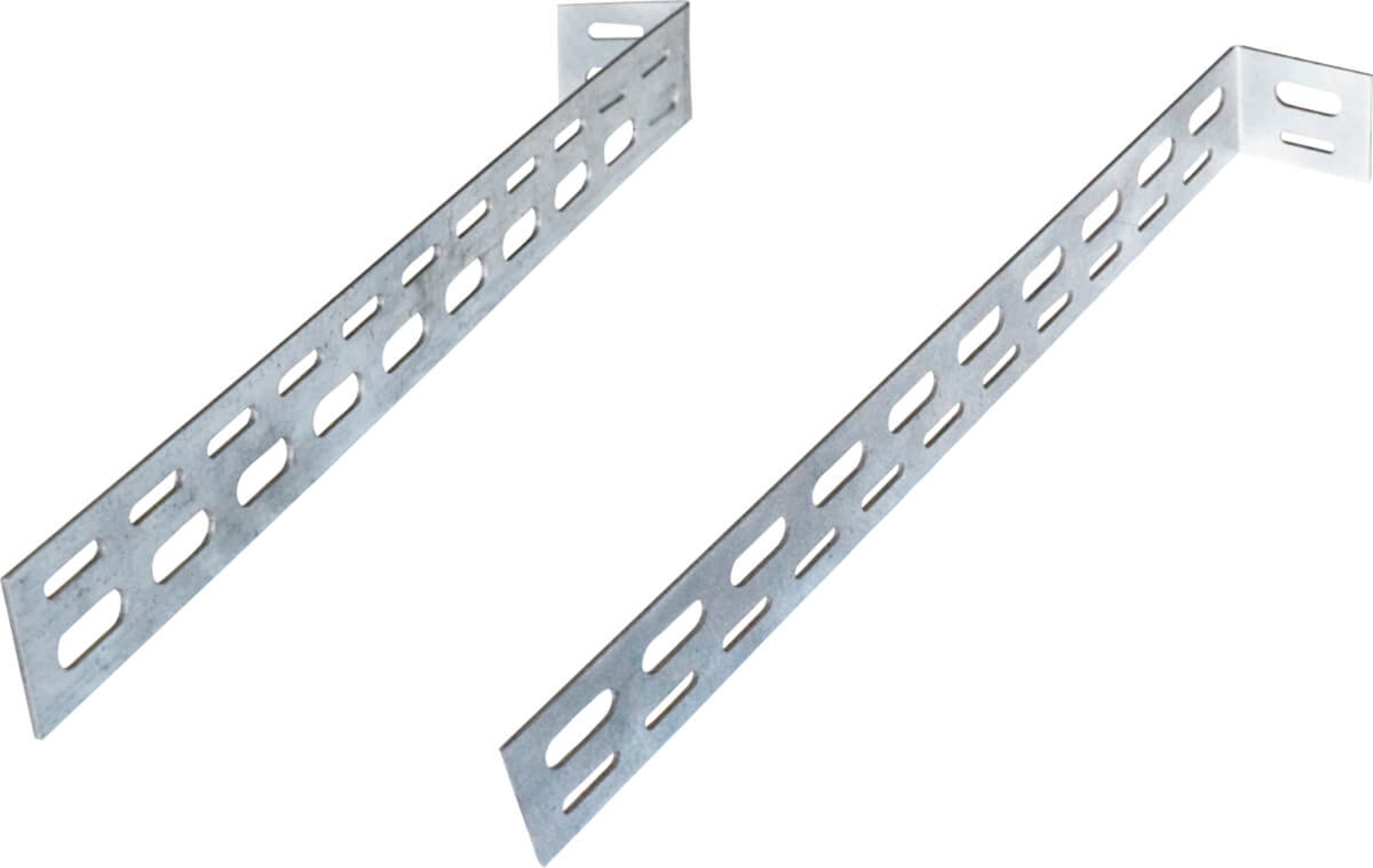

Abluftsystem Montagehalter von Maico für Unterputz-GehäuseKurzbeschreibung Maico ER-UPM:Montagegalter mit 2 unterscheidlichen Langlöchern zur exakten Justierung der Ventilatorgehäuse für Abluftsysteme. Montage per Montageschraube oder Hammerkopfschraube. Der Montagehalter ist zum Einbau von Unterputzgehäuse ER GH, ER GH-VWR und ER-UP geeignet. Er kann an Decken, Wänden oder Schächten montiert werden.Technische Daten:Artikel: ER-UPMMaterial: Stahlblech, verzinktGewicht: 0,4 kgBreite: 350 mmHöhe: 45 mmTiefe: 55 mmGTIN (EAN): 4012799932772› Download: Maico Montageanleitung ER-Rohbau› Download: Datenblatt Maico ER-RohbauLieferumfang:2 L-förmige Winkelbleche4 Montageschrauben

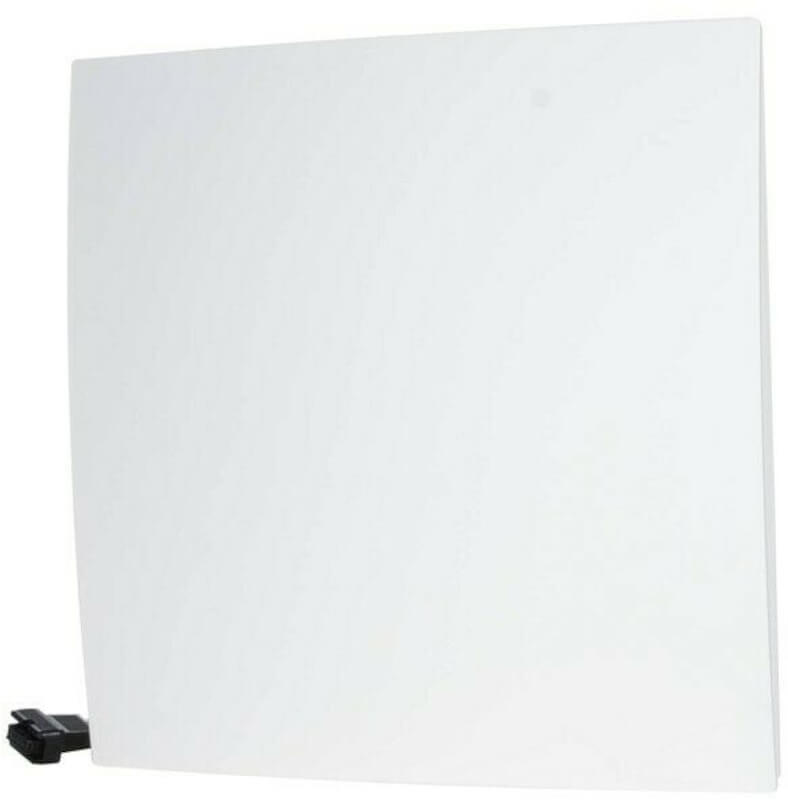

Maico Abdeckung Badlüfter Zeitmodul Typ ER-AK, 0084.0362Abdeckung für den Ventilatoreinsatz ER-EC in der Komfortausführung mit intelligenten Zeitmodul und LED-Filterwechselanzeige. Nicht drehzahlsteuerbar. Kapazitive Bedienebene. Weitere Fördervolumina 20 m3/h, 40 m 3/h, 100 m3/h einstellbar. Elektrische Steckvebindung für schnelle Verbindung der Abeckung mit dem Ventilator Ein- und Ausschaltung über der Volllaststufe über einen Lichtschalter oder einen separaten Schalter. Einstellbare Einschaltverzögerung bei 0, 30, 60, 90, 120 sek. Einstellbare Nachlaufzeit der Volllaststufe bei 0, 3, 6, 15, 24, 30 min. Gerät läuft im Dauerbetrieb in der Grundlaststufe bei 30 m3/h. Einstellbare Intervallsteuerung zur Durchlüftung unregelmäßig genutzter Räume. Einstellbares Zeitintervall: 0,12,4,6,12 h. Betriebsdauer je Intervall: 10 min.Produktmerkmale:Zeitgemäßes DesignFür Dauerbetrieb geeignetSchutzart IP X5 für Sicherheit im BadFarbe verkehrsweiß ähnlich RAL 9016Für Einraumentlüftung mit einem einzelnen VentilatorMit FilterwechselanzeigeProblemloser Filterwechsel ohne WerkzeugAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schiefeingesetztem Gehäuse möglichSchutzklasse IIEnergiesparender EC- MotorMotor mit thermischem ÜberlastungsschutzWartungsfrei, mit beidseitig geschlossenen KugellagernTechnische Daten:Drehzahl: 500 1/min. / 800 1/min. / 1.050 1/min. / 1.2501/min. / 1.800 1/minLuftrichtung: EntlüftungSEC average: -13 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 2 W / 2,5 W / 3 W / 5 W / 17 WSchutzart: IP X5Netzzuleitung: 4 / 1,5 mm²Einbauort: Wand / DeckeSystemart: dezentralMaterial Gehäuse: KunststoffFarbe: verkehrsweiß, ähnlich RAL 9016Filterklasse: G2Abmessungen:Breite: 281 mmHöhe: 281 mmTiefe: 33 mmFördermitteltemperatur: 40 °C › Download: Datenblatt Maico Abdeckung Badlüftermit Zeitmodul Typ ER-AKHinweis:Bitte beachten Sie, dass es sich um ein original Maico Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Lieferumfang:1x Abdeckung zu Badlüfter mit Zeitmodul Typ ER-AK

Hinweis:Bitte beachten Sie, dass es sich um ein Original Maico-Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Maico Badlüfter Ventilatoreneinsatz mit Abdeckung Typ ER60H, 0084.0104Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse. Ausführung mit Feuchtsteuerung und Grundlastschaltung. Fördervolumen 62 m3/h. Barrierefreies Produkt, da Ein-/ Ausschalten automatisch erfolgt. Einschaltpunkt: 60%, 70 %, 80%, oder 90% relative Feuchte mit Stienbrücke (Jumper)einstellbar. Ausschaltpunkt bei ca. 10% unter dem Einschaltpunkt. Nicht drehzahlsteuerbar. Nicht für Zweitraumlüftung geeignet. Manuelle Bedienung über einen Schalter möglich. Standartschaltung: Ventilator im Grundlastbetrieb, Feuchtsteuerung aktiv, bei Überschreitung des Ausschaltpunkts Grundlastbetrieb. Ventilator läuft so lange nach, bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist, unabhängig der Schaltungsvarianten.Produktmerkmale:Elektrische Steckverbindung für schnelle Montage des Ventilators im GehäuseProblemloser Filterwechsel ohne WerkzeugAbdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglichMontagefreundliche Schnappbefestigung des Ventilators im GehäuseFarbe verkehrsweiß ähnlich RAL 9016Schutzart IP X5, somit im Bereich DIN VDE 0100- 701, auch bei Strahlwasser,einbaubarSchutzklasse IIDie enorm steile Kennlinie zeigt das hohe Druckvermögen des VentilatorsRobuster und energiesparender KondensatormotorMotor mit thermischem ÜberlastungsschutzWartungsfrei, mit beidseitig geschlossenen KugellagernVolumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/hSchachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB OberurselMit VDE-ZeichenTechnische Daten:Drehzahl: 850 1/min. / 1.250 1/min.Fördervolumen: 35 m³/h / 62 m³/hLuftrichtung: EntlüftungSEC average: -20,12 kWh/(m²*a)Spannungsart: WechselstromBemessungsspannung: 230 VNetzfrequenz: 50 HzLeistungsaufnahme: 10W/ 21WSchutzart: IP X5Netzzuleitung: 5 / 1,5 mm²Einbauort: Wand / DeckeEinbauart: UnterputzIMax: 0,12 A/ 0,16 ASystemart: dezentralMaterial: KunststoffFilterklasse: G2Abmessungen:Breite: 250 mmHöhe: 250 mmTiefe: 150 mmFördermitteltemperatur: max. 40 °CIMax: 0,16 AAusblasrichtung: seitlichNachlaufzeit: 6 min. › Download: Datenblatt Maico ER 60 H› Download: Schaltbilder Maico ER 60 HLieferumfang:1x Badlüfter Ventilatoreneinsatz m. Abdeckung, Typ ER 60 H

Maico Unterputzgehäuse Badlüfter Typ ER-UPD, 0093.0972Unterputzgehäuse mit Brandschutz-Absperrvorrichtung zur Aufnahme eines Ventilators ER 60/ ER 100.Produktmerkmale:Einraumentlüftung:Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K90-18017Metall-Ausblasstutzen DN 75/80 mit Metall-Absperrklappe mit selbsttätiger AuslöseeinrichtungEinbau in Wohnungsküchen, Bäder und WCsEinbau innerhalb und außerhalb des Schachtes in Wand und Decke möglichGeringe Bautiefe des Unterputzgehäuses und der AbdeckungZugelassen für Ausblasrichtung nach oben, rechts oder linksLeicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle ReinigungKunststoffteile normal entflammbar nach Klasse B 2Mit PutzschutzdeckelAllgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46.Zweiraumentlüftung:Zweitraumanschluss-Set ER-ZR für die ZweitraumentlüftungFür die Zweitraumentlüftung einsetzbare Ventilatortypen laut DIN 18017-3: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RCHauptraum: 60 m³/hZweitraum: 40 m³/hTechnische Daten:Luftrichtung: EntlüftungMaterial: KunststoffEinbauort: Wand / DeckeEinbauart: UnterputzBrandschutz: jaAusblasrichtung: seitlichAnschlussdurchmesser: 75 mm / 80 mmZulassungsnummer: Z-51.1-46Abmessungen:Breite: 225 mmHöhe: 225 mmTiefe: 108 mmAbsperrvorrichtung: integriert › Download: Datenblatt Maico Brandschutz-Unterputzgehäuse für Badlüfter ER-UPDLieferumfang:1x Unterputzgehäuse Badlüfter Typ ER-UPD

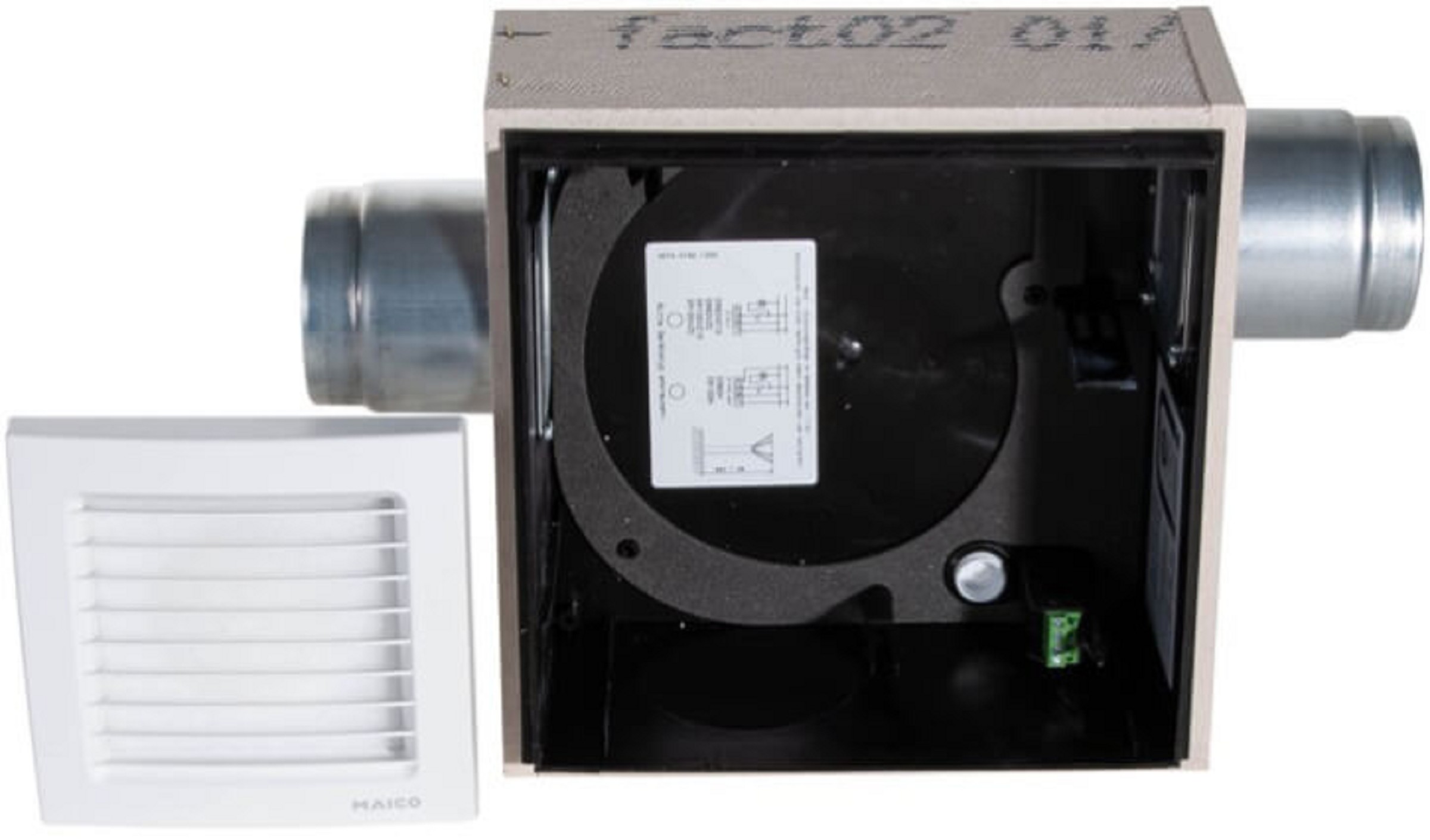

Maico Unterputzgehäuse Badlüfter Typ ER-UPB/U, 0093.0971Brandschutz-Unterputzgehäuse mit Brandschutz-Absperrvorrichtung für alle Brandschutzsysteme zur Aufnahme von Ventilatoreinsat ER 60 / ER 100 oder Abluftelements Centro-M / Centro-E / Centro-H. Zweitraumanschluss unten.Produktmerkmale:Einraumlüftung:Brandschutzgehäuse zur Aufnahme eines Ventilators ER 60, ER 100Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K 90-18017Metall-Ausblasstutzen DN 75/80 mit selbsttätiger Metall-RückschlagklappeEinbau in Wohnungsküchen, Bäder und WCsLeicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle ReinigungGeringe Bautiefe des Unterputzgehäuses und der AbdeckungMit PutzschutzdeckelAllgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46Zugelassen für Wandeinbau mit Ausblasrichtung nach oben, rechts oder links, sowie DeckeneinbauZweiraumlüftung:Für die Zweitraumentlüftung sind ER-UPB-Gehäuse mit integriertem Zweitraumanschluss-Set lieferbar:UPB/R : rechtsUPB/L : linksUPB/U : untenFür die Zweitraumentlüftung einsetzbare Ventilatortypen laut DIN 18017-3: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RCHauptraum: 60 m3/hZweitraum: 40 m3/hTechnische Daten:Farbe: schwarzLuftrichtung: EntlüftungAusblasrichtung: seitlichAbmessungen:Breite: 249 mmHöhe: 249 mmTiefe: 120 mmEinbauort: Wand / DeckeMaterial KunststoffEinbauart: UnterputzBrandschutz: jaAbsperrvorrichtung: integriertAnschlussdurchmesser: 75 mm / 80 mm› Download: Datenblatt Maico Brandschutz-Unterputzgehäuse Badlüfter Typ ER-UPB/UHinweis:Bitte beachten Sie, dass es sich um ein original Maico Produkt handelt. Der Logodruck auf der Abdeckung enthält jedoch zusätzlich den Firmennamen unseres Lieferanten mit dem Zusatz "Powered by Maico".Lieferumfang:1x Unterputzgehäuse Badlüfter Typ ER-UPB/U
