Heizkreisverteiler Edelstahl Fußbodenheizung, 10 Heizkreise

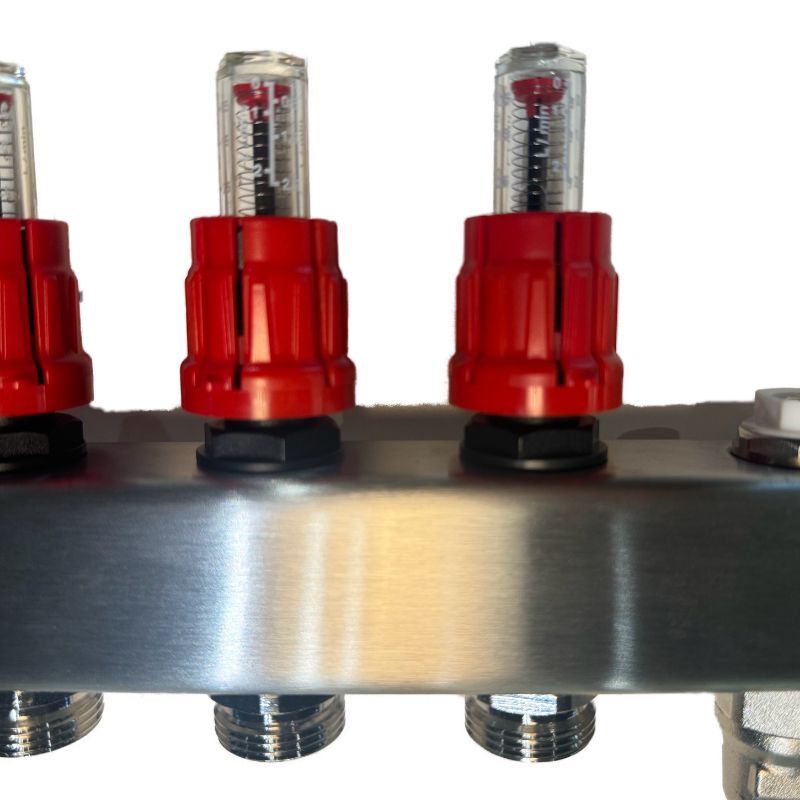

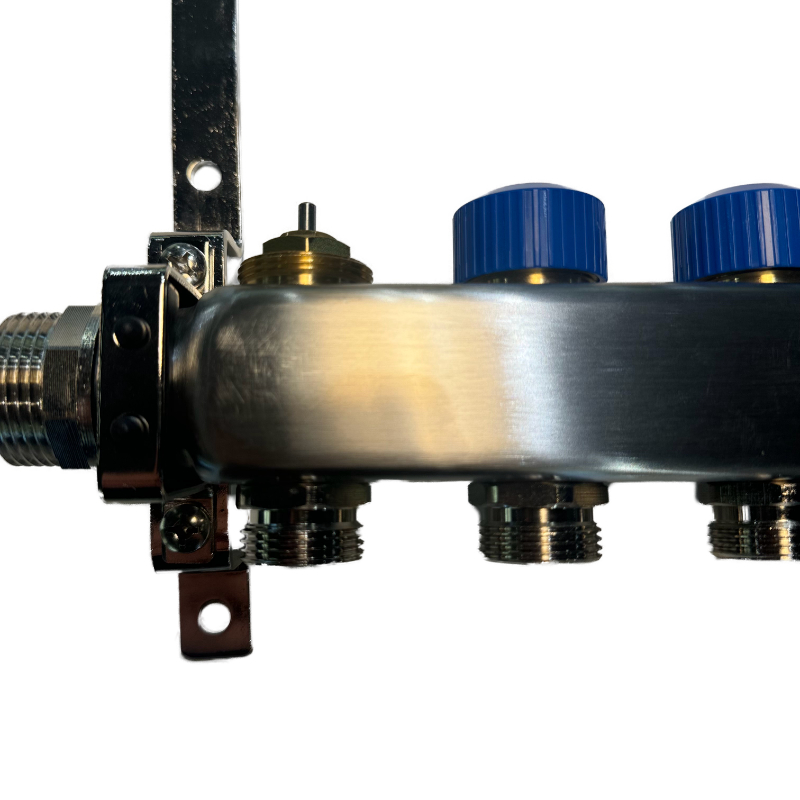

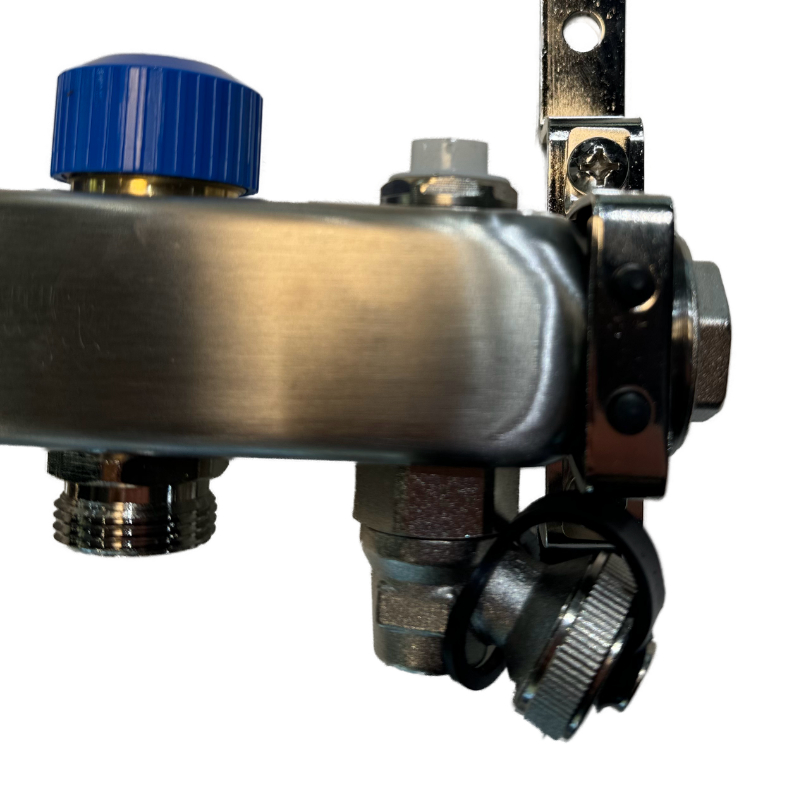

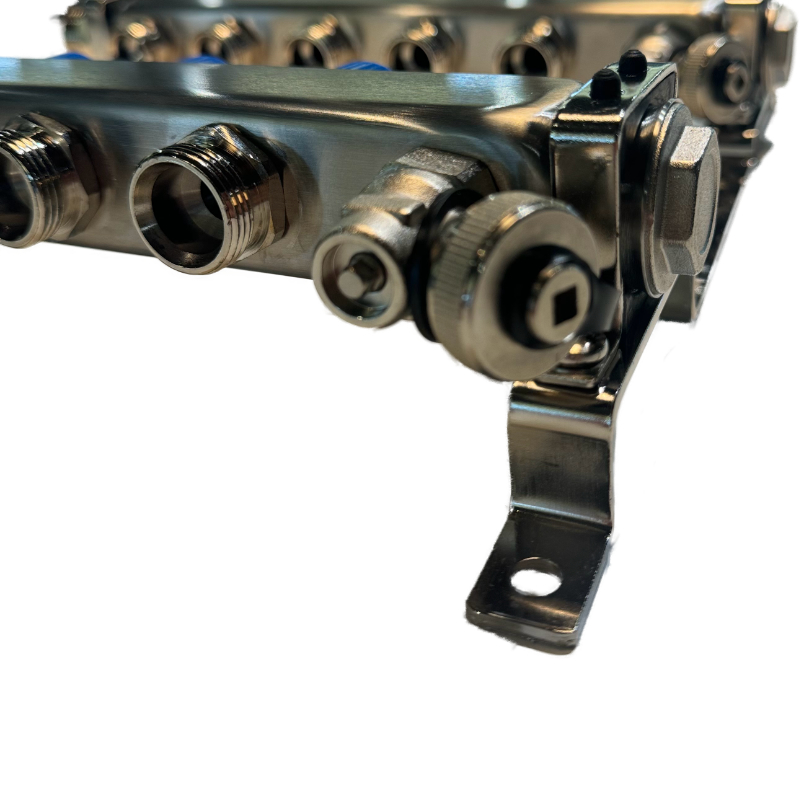

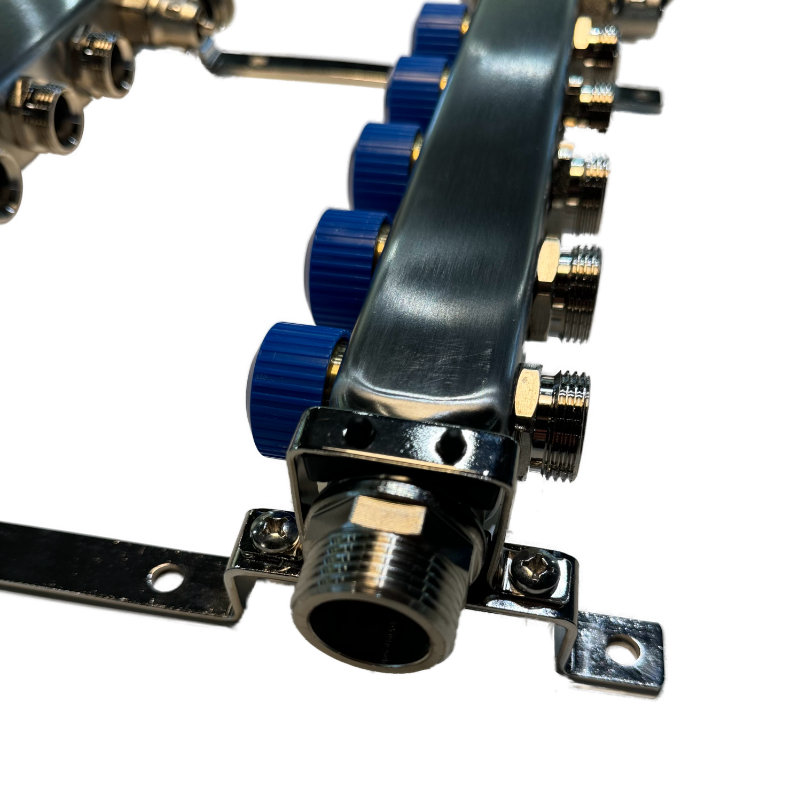

Heizkreisverteiler Edelstahl, 2 HeizkreiseDer Heizkreisverteiler aus Edelstahl wurde speziell für das preisbewusste Objektgeschäft entwickelt, ohne dabei an Leistung und Zuverlässigkeit einzubüßen. Er bietet eine wirtschaftlich attraktive Lösung für größere Bauprojekte, bei denen sowohl Effizienz als auch Kosteneffektivität gefragt sind. Der Verteiler besticht durch seine robuste Konstruktion aus Edelstahl und seine durchdachten Anschlussmöglichkeiten, die eine schnelle und unkomplizierte Installation ermöglichen.Technische Spezifikationen des Heizkreisverteilers aus EdelstahlDer Systemverteiler überzeugt durch seine einfache, aber dennoch hochwertige Ausführung aus starkwandigem Edelstahl nach DIN EN 1264-4. Der Verteiler bietet ein Anschlussgewinde (1“ AG) für einfache Montagemöglichkeiten auf der linken Seite.Material: Edelstahl-Profilrohr, nicht geschweißt, entspricht DIN EN 1264-4Anschlüsse: 1" Innengewinde mit eingeschraubtem Übergangsnippel 1" Eurokonus x 1" AußengewindeDurchflussmesser: Regulierbare Durchflussmesser im Vorlauf (2,5 l/min)Rücklaufbalken: Mit integrierten Ventilen und HandverstellkappenStellantriebe: Ideal für den Anschluss von StellantriebenInklusive Verteilerendset: Für Befüllen, Entlüften und SpülenMontage: Verteiler wird mit schallgedämmten Stahlkonsolen und 2 Übergangsnippeln geliefertVorteilePreisgünstige und robuste Lösung für das ObjektgeschäftEinfacher und schneller Anschluss an den WärmeerzeugerRegulierbare Durchflussmesser und Absperrventile für optimale KontrolleFlexibel für verschiedene AnschlussmöglichkeitenMontage- und Inbetriebnahme des Systemverteilers EdelstahlDer Systemverteiler lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise sollten einzeln mit z.B. Kreppband beklebt und beschriftet werden.Spülen und Füllen der Heizkreise beim Systemverteiler EdelstahlVentile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offenlassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Technische Daten:Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 2Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 200 mm (inkl. Verteiler-Endset)Höhe: 350 mmTiefe: 86 mm› Download Technisches Datenblatt HeizkreisverteilerLieferumfang:1x Heizkreisverteiler für 2 Heizkreise

Home Perfect Verteilerschrank Unterputz 4, Weiß | 9 bis 11 Heizkreise Der Unterputz-Verteilerschrank mit einer Bautiefe von 110 mm bietet höhenverstellbare Standfüße, eine steckbare Frontsichtblende, eine abmontierbare Estrichprallleiste sowie eine feste Rückwand mit horizontalen Schlitzen für die schnelle Montage. Rahmen und Tür sind putz- und wandbündig einstellbar, glänzend lackiert (ähnlich RAL 9016) und tiefenverstellbar (110-160 mm). Ausgestattet mit Münzschloss und Universalschiene zur einfachen Montage von Systemverteilern bietet dieser Verteilerschrank eine solide Grundlage für Ihre Verteilertechnik. Produktmerkmale: Verteilerschrank weiss Unterputz (UP) in verschiedenen Ausführungen - von 2 bis 15 Kreisen Höhenverstellbare Standfüße Steckbare Frontsichtblende Demontierbare Estrichpralleiste Feste Rückwand mit horizontalen Schlitzen für eine universelle und einfache Montage Rahmen und Tür ausgerichtet für putz- und wandbündigen Anschluss Höhen von 690 - 790 mm und Tiefen von 110-160 mm realisierbar Technische Daten:Heizkreise: 9 bis 11Nischenbreite: 875 mmEinbaumaß: 830 mmHöhe: 690 - 790 mmTiefe: 110 - 160 mmAusstattung: Münzschloss, höhenverstellbarer MontagefußTechnisches Datenblatt Verteilerschrank VerteilerschrankHeizkreiseNischenbreiteEinbaumaßHöheTiefeUP 12 bis 3495 mm450 mm690 - 790 mm110 - 160 mmUP 24 bis 5575 mm530 mm690 - 790 mm110 - 160 mmUP 36 bis 8725 mm680 mm690 - 790 mm110 - 160 mmUP 49 bis 11875 mm830 mm690 - 790 mm110 - 160 mmUP 512 bis 151075 mm1030 mm690 - 790 mm110 - 160 mm</div

Verteilerschrank Unterputz 1, Weiß | 2 bis 3 HeizkreiseDieser Unterputz-Verteilerschrank mit einer Bautiefe von 110 mm verfügt über höhenverstellbare Standfüße, eine steckbare Frontblende, eine abnehmbare Estrichprallleiste sowie eine feste Rückwand mit horizontalen Schlitzen für eine schnelle Montage. Der Rahmen und die Tür lassen sich sowohl in der Höhe als auch in der Tiefe (110-160 mm) anpassen und sind glänzend lackiert (ähnlich RAL 9016). Der Schrank ist mit einem Münzschloss und einer Universalschiene zur einfachen Installation von Systemverteilern ausgestattet und bietet somit eine zuverlässige Grundlage für Ihre Verteilertechnik.Produktmerkmale:Unterputz-Verteilerschrank in Weiß, erhältlich in verschiedenen Varianten von 2 bis 15 Kreisen  Abmessungen: B (xxx) x H (70,5-80,5) cm x T (11-16) cm  Höhenverstellbare Standfüße für flexiblen Einsatz  Steckbare Frontblende für einfache Handhabung  Abnehmbare Estrichpralleiste für mehr Flexibilität  Feste Rückwand mit horizontalen Schlitzen für eine unkomplizierte und universelle Montage  Rahmen und Tür sind für einen bündigen Anschluss an Wand und Putz optimiert  Einstellbare Höhen von 690 - 790 mm und Tiefen von 110 - 160 mm möglichTechnische Daten:Heizkreise: 2 bis 3Nischenbreite: 495 mmEinbaumaß: 450 mmHöhe: 690 - 790 mmTiefe: 110 - 160 mmAusstattung: Münzschloss, höhenverstellbarer MontagefußTechnisches Datenblatt Verteilerschrank VerteilerschrankHeizkreiseNischenbreiteEinbaumaßHöheTiefeUP 12 bis 3495 mm450 mm690 - 790 mm110 - 160 mmUP 24 bis 5575 mm530 mm690 - 790 mm110 - 160 mmUP 36 bis 8725 mm680 mm690 - 790 mm110 - 160 mmUP 49 bis 11875 mm830 mm690 - 790 mm110 - 160 mmUP 512 bis 151075 mm1030 mm690 - 790 mm110 - 160 mm

Dynamischer Edelstahl-Systemverteiler «Premium» mit automatischer Durchflussregelung, 10 HeizkreiseDer Systemverteiler «Premium» aus Edelstahl bietet eine optimale Lösung für die Verteilung und Regulierung von Heizkreisläufen in Flächenheizungen. Mit versetzten Vor- und Rücklaufbalken ermöglicht er eine einfache Montage ohne Ausgleichsstücke, was die Anzahl der Dichtstellen verringert. Die integrierten Durchflussmengenanzeiger (0 bis 4 l/min) sorgen für eine präzise Steuerung von bis zu 12 Heizkreisen.Dank der geringen Einbautiefe von ca. 86 mm eignet er sich auch für enge Montagesituationen. Der Verteiler wird mit schallgedämmter Halterung und Bezeichnungsschildern geliefert und ist für Heizrohre in verschiedenen Durchmessern (12–20 mm) geeignet.Robust, flexibel und zuverlässig – dieser Systemverteiler bietet eine hochwertige Lösung für professionelle Heizungsinstallationen.Der Systemverteiler ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.Technische Spezifikationen des Systemverteilers «Premium» EdelstahlDer Systemverteiler «Premium» überzeugt durch seine hochwertige Ausführung aus starkwandigem Präzisionsrundrohr nach DIN EN 1264-4. Der Verteiler bietet beidseitige Anschlussgewinde (1“ AG) für flexible Montagemöglichkeiten auf der rechten oder linken Seite.Material: EdelstahlAnschlussgewinde: 1“ AG beidseitigEinbautiefe: Geringe Einbautiefe von ca. 86 mm für den Einbau in Wandstärken ab 90 mmHeizkreisanschluss: ¾“ AG EK, kompatibel mit KlemmringverschraubungenDurchflussmengenanzeiger: Integrierte Skala von 0 bis 4 l/min für präzise KontrolleKapazität: Geeignet für bis zu 12 HeizkreiseVentilanschluss: M30 x 1,5 mm für Stellantriebe, mit einem Ventilabstand von 50 mmKompatible Rohrdimensionen: 12, 14, 15, 16, 17 und 20 mmPrüfverfahren: Geprüft im Differenzdruckprüfverfahren bei 6 barMaximaler Prüfdruck: 6 bar (max. 24 h, bei < 30°C)Frostschutzmittel: Geeignet für Wasser-Glykol-Mischungen (30% Glykol)Schallgedämmte Halterung: Lieferung inklusive Halterungsvorrichtung gemäß DIN 4109 für Wand- oder SchrankmontageVentilschließmaß: 11,8 mmMontage- und Inbetriebnahme des Systemverteilers «Premium»Der Systemverteiler «Premium» lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise werden mit den beigelegten Selbstklebe-Etiketten markiert.Spülen und Füllen der Heizkreise beim Systemverteiler «Premium»Ventile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offen lassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Durchfluss-Einregulierung für den Systemverteiler «Premium»Ventil schließen: Schutzkappe am Rücklauf des Heizkreises abnehmen und das Ventil mit einem Entlüfterschlüssel rechtsdrehend schließen (kleinster Wert).Volumenstrom einstellen: Den Volumenstrom durch Linksdrehen der Regulierspindel am Rücklaufventil regulieren. Der tatsächliche Durchflusswert wird am Durchflussmesser abgelesen. Beachten: Der Durchflussmesser dient nur zur Anzeige, nicht zur Regulierung.Einstellung überprüfen: Achten Sie darauf, dass das Feingewinde der Spindel nicht über den Sechskant SW 19 hinausragt. Für vollen Durchfluss das Ventil 2,5 bis 3 Umdrehungen öffnen.Schutzkappe aufsetzen: Nach der Einstellung die Schutzkappe oder den Stellantrieb wieder aufschrauben, um die Ventile vor Fremdeinwirkung und Verschmutzung zu schützen.Technische Daten:Anzahl Heizkreise: 10Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 615 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °CLieferumfang:1 x Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung, 10 Heizkreise1 x Verteilerendset (55 mm)

Klemmverschraubung universal 3/4 Zoll, 16 x 2 mm, 2 StückProduktmerkmale:Klemmring & Überwurfmutter 3/4 " mit InnengewindeTülle mit Eurokonus und O-RingenVerpackungseinheit: Beutel à 2 StückTechnische Daten:Werkstoff: MessingMaterial Abdichtung: EPDMForm: 1-teiligAusführung: GeradeNenndurchmesser Anschlüsse: DN 6Anschlüsse: EurokonusMin. Medientemperatur (Dauerbetrieb): 5 °CMax. Medientemperatur (Dauerbetrieb): 95 °CMax. Arbeitsdruck bei 20 °C: 10 barAnschluss: 16 x 2 mmTechnisches Datenblatt Klemmverschraubung universalLieferumfang:2 x Pressfitting Klemmverschraubung universal 16 x 2 mmWir behalten uns vor, diesen Artikel ggf. durch ein technisch identisches Produkt eines anderen namenhaften Herstellers zu ersetzten.

Kugelhahnset 1" IG/IG Rot / Blau mit VerschraubungVerteiler-Anschluss-Set für Heizkreisverteiler.Technische Daten:Werkstoff des Gehäuses: MessingNenninnendurchmesser Anschluss 1: 1 ZollRohraußendurchmesser Anschluss 1: 38 mmAnschluss 1: Innengewinde konisch (NPT)Nenninnendurchmesser Anschluss 2: 1 ZollRohraußendurchmesser Anschluss 2: 40 mmAnschluss 1: Innengewinde konisch (NPT)Max. Mediumtemperatur (Dauerbetrieb): 90 °CMin. Mediumtemperatur (Dauerbetrieb): -10 °CLänge Anschluss 1: 30,5 mmArbeitslänge Anschluss 1: 14,5 mmLänge Anschluss 2: 46,3 mmArbeitslänge Anschluss 2: 18,2 mmHöhe Handgriff: 30 mmLänge Handgriff: 52 mmLieferumfang:Set bestehend aus 2 StückTechnisches Datenblatt Kugelhahnset 1" IG/IG Rot / Blau

Winkelspange für Heizrohre Ø 14-18 mm, 1 StückMit den Winkelspangen lassen sich Fußbodenheizungsrohre präzise in einem 90°-Winkel biegen. Sie bieten eine praktische Lösung zur Umlenkung der Rohre und erleichtern den Anschluss an den Heizkreisverteiler.Produktmerkmale:Winkelspange zur Umlenkung von Heizrohren mit einem Durchmesser von 14 bis 18 mmIdeal als Umlenk- und RohrführungsbogenTechnische Daten:› Technisches Datenblatt WinkelspangeWerkstoff: KunststoffGeeignet für Heizrohre Durchmesser Ø 14 -18 mmVPE: 1 StückLieferumfang:1 x Winkelspange für Heizrohre Ø 14 -18 mm

Klemmverschraubung universal 3/4 Zoll, 12 x 2 mm, 2 StückProduktmerkmale:Klemmring & Überwurfmutter 3/4 " mit InnengewindeTülle mit Eurokonus und O-RingenVerpackungseinheit: Beutel à 2 StückTechnische Daten:Werkstoff: MessingMaterial Abdichtung: EPDMForm: 1-teiligAusführung: GeradeNenndurchmesser Anschlüsse: DN 6Anschlüsse: EurokonusMin. Medientemperatur (Dauerbetrieb): 5 °CMax. Medientemperatur (Dauerbetrieb): 95 °CMax. Arbeitsdruck bei 20 °C: 10 barAnschluss: 12 x 2 mmTechnisches Datenblatt Klemmverschraubung universalLieferumfang:2 x Pressfitting Klemmverschraubung universal 12 x2 mmWir behalten uns vor, diesen Artikel ggf. durch ein technisch identisches Produkt eines anderen namenhaften Herstellers zu ersetzten.

Home Perfect Verteilerschrank Unterputz 3, Weiß | 6 bis 8 Heizkreise Der Unterputz-Verteilerschrank mit einer Bautiefe von 110 mm bietet höhenverstellbare Standfüße, eine steckbare Frontsichtblende, eine abmontierbare Estrichprallleiste sowie eine feste Rückwand mit horizontalen Schlitzen für die schnelle Montage. Rahmen und Tür sind putz- und wandbündig einstellbar, glänzend lackiert (ähnlich RAL 9016) und tiefenverstellbar (110-160 mm). Ausgestattet mit Münzschloss und Universalschiene zur einfachen Montage von Systemverteilern bietet dieser Verteilerschrank eine solide Grundlage für Ihre Verteilertechnik. Produktmerkmale: Verteilerschrank weiss Unterputz (UP) in verschiedenen Ausführungen - von 2 bis 15 Kreisen Höhenverstellbare Standfüße Steckbare Frontsichtblende Demontierbare Estrichpralleiste Feste Rückwand mit horizontalen Schlitzen für eine universelle und einfache Montage Rahmen und Tür ausgerichtet für putz- und wandbündigen Anschluss Höhen von 690 - 790 mm und Tiefen von 110-160 mm realisierbar Technische Daten:Heizkreise: 6 bis 8Nischenbreite: 725 mmEinbaumaß: 680 mmHöhe: 690 - 790 mmTiefe: 110 - 160 mmAusstattung: Münzschloss, höhenverstellbarer MontagefußTechnisches Datenblatt Verteilerschrank VerteilerschrankHeizkreiseNischenbreiteEinbaumaßHöheTiefeUP 12 bis 3495 mm450 mm690 - 790 mm110 - 160 mmUP 24 bis 5575 mm530 mm690 - 790 mm110 - 160 mmUP 36 bis 8725 mm680 mm690 - 790 mm110 - 160 mmUP 49 bis 11875 mm830 mm690 - 790 mm110 - 160 mmUP 512 bis 151075 mm1030 mm690 - 790 mm110 - 160 mm
