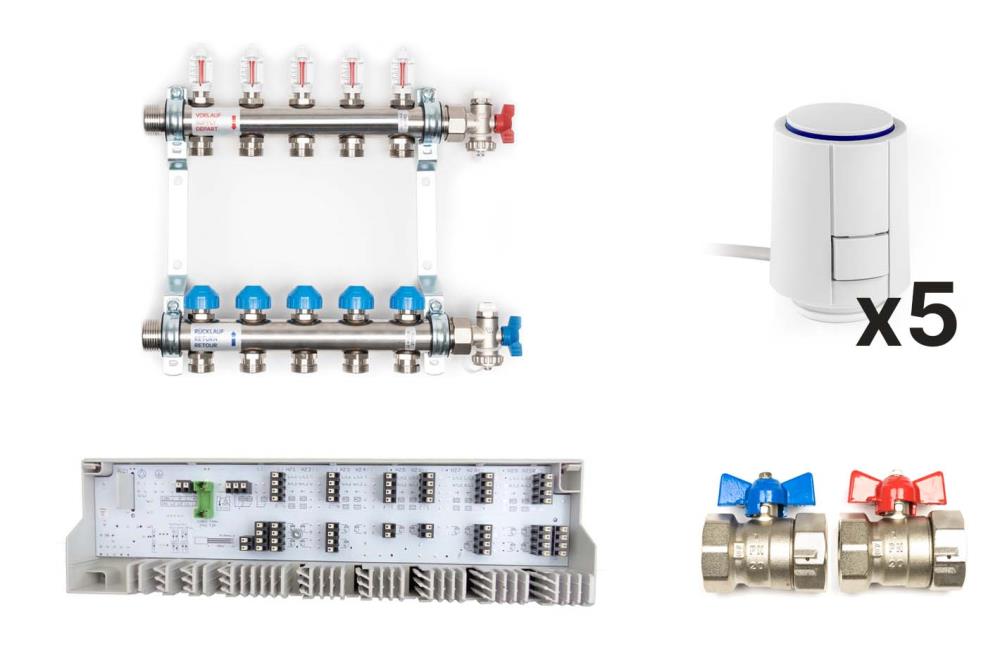

Edelstahl Heizkreisverteiler Komplett-Set, 5 Heizkreise

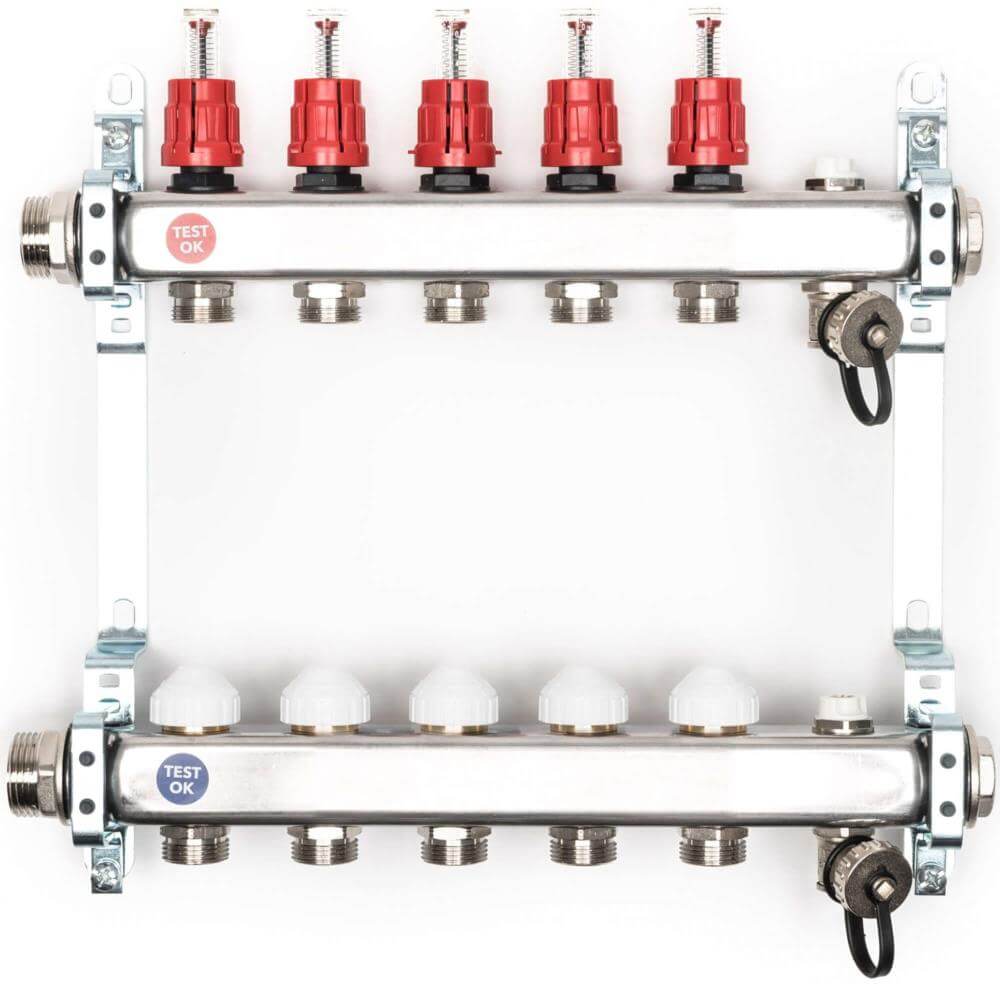

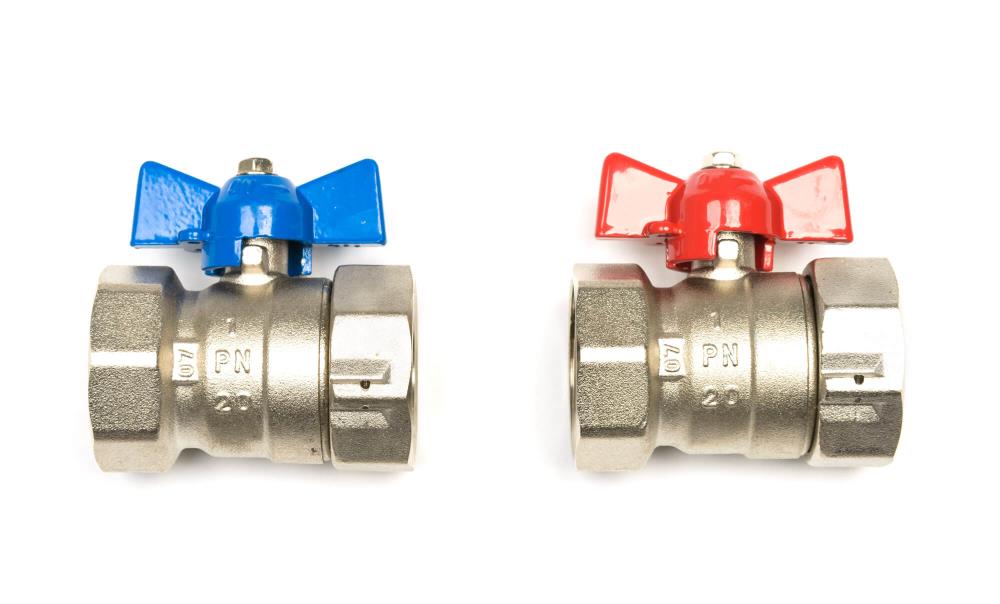

Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung im Komplett Set, 5 HeizkreiseDynamischer Systemverteiler mit automatischem, hydraulischen Abgleich. Er überwacht und gleicht autodynamisch gegebenenfalls anfallende Druckschwankungen im Rohrnetz aus. Der Premiumverteiler hält die Durchflussmenge gleichbleibend und führt somit zur idealen Wärmeverteilung sowie Ausnutzung der Anlage. Er ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.Die Systemteile rund um den Heizkreisverteiler bilden einen wesentlichen und relevanten Teil Ihrer gesamten Flächenheizung. Für einen zuverlässigen Heizbetrieb, enhält unser Heizkreisverteiler «Premium» Komplett-Set perfekt aufeinander abgestimmte und bewährte Systemkomponenten. Unabhängig davon, für welches Fussbodenheizungssystem Sie sich entscheiden. Produktmerkmale:Dynamischer Heizkreisverteiler «Premium» aus Edelstahl:Hochwertiger, robuster Systemverteiler aus starkwandigem Edelstahl-Präzisionsrundrohr mit automatischer DurchflussregelungZeit- und kostensparende InstallationDurchfluss durch je ein stufenlos einstellbares Ventil mit Absperrfunktion pro Heizkreis im Rücklauf. Ein Schauglas im Vorlauf bietet zur Überprüfung eine optische FunktionskontrolleVentilanschluss M 30x1,5 für alle gängigen StellantriebePräzise Einregulierung auch bei hohen WassermengenKein Nachjustieren im späteren BetriebWartungsfreiHochwertige EPDM O-Ring-Dichtungen versprechen dauerhafte Leichtgängigkeit und hohe BeständigkeitFlachdichtende Anschlüsse zum Wärmeerzeuger 1" AG, Anschluss an Heizkreise mit Eurokonus G 3/4" für KlemmverschraubungInkl. Verteilerendset (55 mm) zum Befüllen, Entleeren und Spülen. 3/4"-Anschluss, schwenkbar (lose beiliegend)Vormontiert auf Wandhalterung, Rohrschellen schallgedämmt gemäß DIN 4109KfW förderfähig (Fördertatbestand 2)Gemäß DIN EN 1264-4Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:Einfache Installation mit schraubloser KlemmenanschlusstechnikIntuitive BedienungHohe FunktionssicherheitAbsenkkanal zum zeitgesteuerten Absenken der RaumtemperaturVersorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis directSchaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitetFür bis zu 15 Stellantriebe und 6 Zonen/ReglerWartungsfreiMöhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:Thermoelektrischer Stellantrieb zum energieeffizienten Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und FlächenkühlsystemAusführung: Stromlos zu (NC)Vollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage & modernes Design360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-ZertifiziertInkl. VA 10Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:Farbliche Differenzierung rot/blau Lieferumfang:1 x Dynamischer Heizkreisverteiler «Premium» aus Edelstahl, 5 Heizkreise1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V5 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung› Download: Technisches Datenblatt Dynamischer Heizkreisverteiler «Premium»› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha Basis direct› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5, 230 V› Download: Technisches Datenblatt Kugelhahnset 1" IG/IG rot/blauTechnische Daten:› Dynamischer Heizkreisverteiler «Premium» aus Edelstahl, 5 Heizkreise:*Anzahl Heizkreise: 5Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 365 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °C› Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:*Betriebsspannung: 230 V / +/-10% / 50 HzSpannungsversorgung: über Basis/externes NetzteilSchutzart: IP 20Schutzklasse: IISchaltleistung: 2 A ohmsche Last, 200 VA InduktivEinstellbereich Solltemperaturvorgabe: 10°C bis 28°CAuflösung Soll-Temperaturvorgabe: 0,25°CAbsenktemperatur: 4°CMax. anschließbare Stellantriebe: 15 (max. 3 W/Stellantrieb)Anschlussklemmen: 5 Schraubklemmen - 0,22 mm2 bis 1,5 mm2Material: PC + ABSFarbe: signalweiß (RAL 9003)Abmessung (HxBxT): 86 x 86 x 31 mm› Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:*Stellweg: 4,0 mmBetriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msLeistungsaufnahme: 1 WattStellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid/lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95**) in Abhängigkeit vom Adapter auch höher***) in allen Montagelagen› Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:*Werkstoff: Gehäuse aus Messing, flachdichtendAnschlüsse: 1" IG/IGVPE: 1 Set á 2 Stück*Klick für Details

Zewo Verteilerschrank Unterputz 2, Weiß | 4 bis 5 HeizkreiseDer Unterputz-Verteilerschrank mit einer Bautiefe von 110 mm bietet höhenverstellbare Standfüße, eine steckbare Frontsichtblende, eine abmontierbare Estrichprallleiste sowie eine feste Rückwand mit horizontalen Schlitzen für die schnelle Montage. Rahmen und Tür sind putz- und wandbündig einstellbar, glänzend lackiert (ähnlich RAL 9016) und tiefenverstellbar (110-160 mm). Ausgestattet mit Münzschloss und Universalschiene zur einfachen Montage von Systemverteilern bietet dieser Verteilerschrank eine solide Grundlage für Ihre Verteilertechnik.Produktmerkmale:Verteilerschrank weiss Unterputz (UP) in verschiedenen Ausführungen - von 2 bis 15 KreisenHöhenverstellbare StandfüßeSteckbare FrontsichtblendeDemontierbare EstrichpralleisteFeste Rückwand mit horizontalen Schlitzen für eine universelle und einfache MontageRahmen und Tür ausgerichtet für putz- und wandbündigen AnschlussHöhen von 690 - 790 mm und Tiefen von 110-160 mm realisierbarTechnische Daten:Heizkreise: 4 bis 5Nischenbreite: 575 mmEinbaumaß: 530 mmHöhe: 690 - 790 mmTiefe: 110 - 160 mmAusstattung: Münzschloss, höhenverstellbarer MontagefußTechnisches Datenblatt Verteilerschrank VerteilerschrankHeizkreiseNischenbreiteEinbaumaßHöheTiefeUP 12 bis 3495 mm450 mm690 - 790 mm110 - 160 mmUP 24 bis 5575 mm530 mm690 - 790 mm110 - 160 mmUP 36 bis 8725 mm680 mm690 - 790 mm110 - 160 mmUP 49 bis 11875 mm830 mm690 - 790 mm110 - 160 mmUP 512 bis 151075 mm1030 mm690 - 790 mm110 - 160 mm

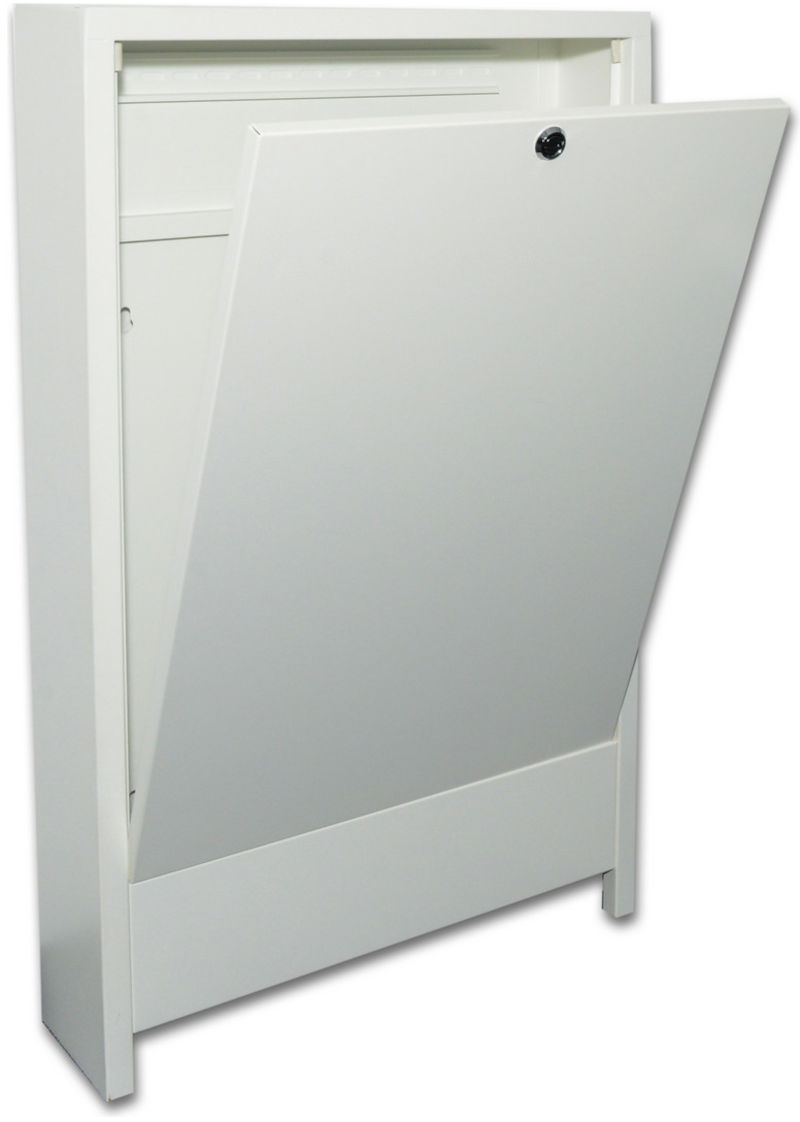

Verteilerschrank Aufputz 2, Weiß | 4 bis 5 HeizkreiseDieser Aufputz-Verteilerschrank ist mit einer glatten, glänzend weißen Beschichtung (ähnlich RAL 9016) versehen und eignet sich optimal für den bündigen Wandabschluss sowie verschiedene Sockelleistensysteme. Ausgestattet mit einem Münzschloss, bietet er Sicherheit vor versehentlichem Öffnen. Die Rückseite verfügt über ausbrechbare Stanzungen, die eine flexible Installation ermöglichen. Eine Universalschiene erleichtert die Montage von Systemverteilern. Der Schrank wird mit festen Standfüßen geliefert und bietet somit eine solide Grundlage für Ihre Verteilertechnik.Produktmerkmale:Verteilerschrank weiss Aufputz (AP) 4 bis 5 HeizkreiseB (xxx) x H (640) x T (130) mmKomplett weiß pulverbeschichtet (ähnlich RAL 9016)Für alle Sockelleistensysteme und wandbündigen AbschlussWandstärken: 0,9 cm verstärktes StahlblechHervorragende Standfestigkeit durch feste StandfüßeHöhe: 640 mm, Tiefe: 130 mm, Breite: wählbarTechnische Daten:Heizkreise: 4 bis 5Schrankbreite: 530 mmHöhe: 640 mmTiefe: 130 mmTechnisches Datenblatt Verteilerschrank Aufputz (AP) VerteilerschrankHeizkreiseSchrankbreiteHöheTiefeAP 12 bis 3450 mm640 mm130 mmAP 24 bis 5530 mm640 mm130 mmAP 36 bis 8680 mm640 mm130 mmAP 49 bis 11830 mm640 mm130 mmAP 512 bis 151030 mm640 mm130 mm

Regelstation mit Hocheffizienz-Pumpe für Fußbodenheizung Wilo/ Mischer für Fußbodenheizung / FestwertregelsetDieses Mischer Fußbodenheizung Set mit Hocheffizienz-Pumpe (HE-Pumpe) ist zur Verwendung in Anlagen mit niedriger/ hoher Vorlauftemperatur geeignet. Es schließt eine Niedrigtemperatur-Flächenheizung an eine bereits bestehende Hochtemperatur-Anlage an und versorgt beide Heizkreise durch einen gemeinsamen Strang. Dieses Set ist montagefertig und für einen rechts- oder linksseitigen Anschluss an den Heizkreisverteiler geeignet. Hiermit kann die Regelung der Vorlauftemperatur auf einen vorgewählten festen Sollwert (30-50C) erfolgen.Hinweis:Bitte beachten Sie, dass dieses Festwertregelset lediglich mit den Möhlenhoff Anschlussleisten ab Standard Plus (Standard + / Komfort / Control) kompatibel ist!Lieferumfang der Armaturengruppe1x HE-Umwälzpumpe1x Thermostatventil mit Fernfühler1x Rücklauf-Verschraubung1x Sicherheitstemperaturbegrenzer1x Thermometer1x Füll- und Entleerungshahn1x EntlüftungsventilTechnisches Datenblatt Regelstation mit Hocheffizienz-PumpeTechnische Daten:Max. Betriebstemperatur: 90 °CMax. Betriebsdruck: 6 barTemperatur Regelbereich: 30 - 50 °CWerkeinstellung der Vorlauftemperatur: 44 °CWerkeinstellung Temperaturbegrenzer: 55 °CNennwärmeleistung: ca. 10 kW (dies ist abhängig vom Volumenstrom, der Rohrnetzkennlinie und der Temperaturspreizung)Selbstregulierende HE Pumpe, Fabrikat WiloVerteiler-Anschluss-Set2 x 1" Messing Festwertregelverteiler mit maximiertem Querschnitt und integrierten ThermometernKessel-vorlaufseitiges 3/4" IG Thermostatventil mit FlüssigkeitsfühlerKessel-rücklaufseitiges 3/4" IG Regulierventil

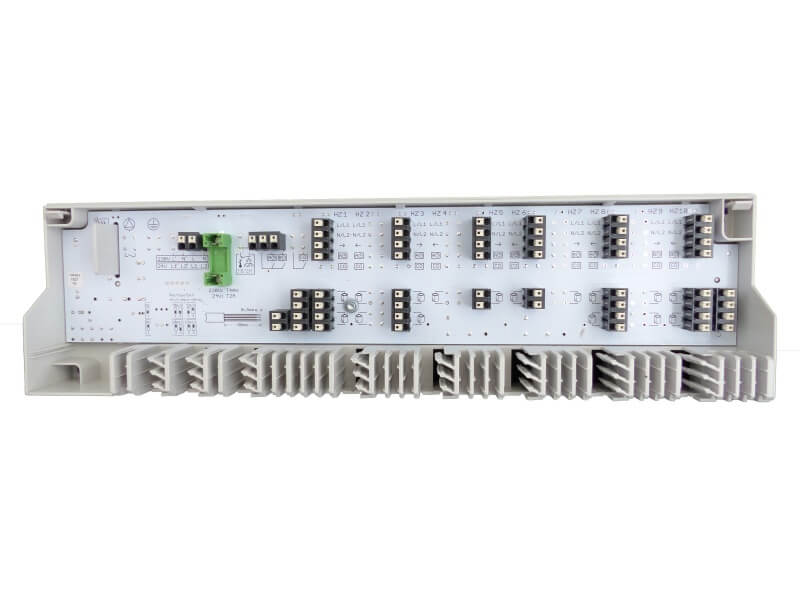

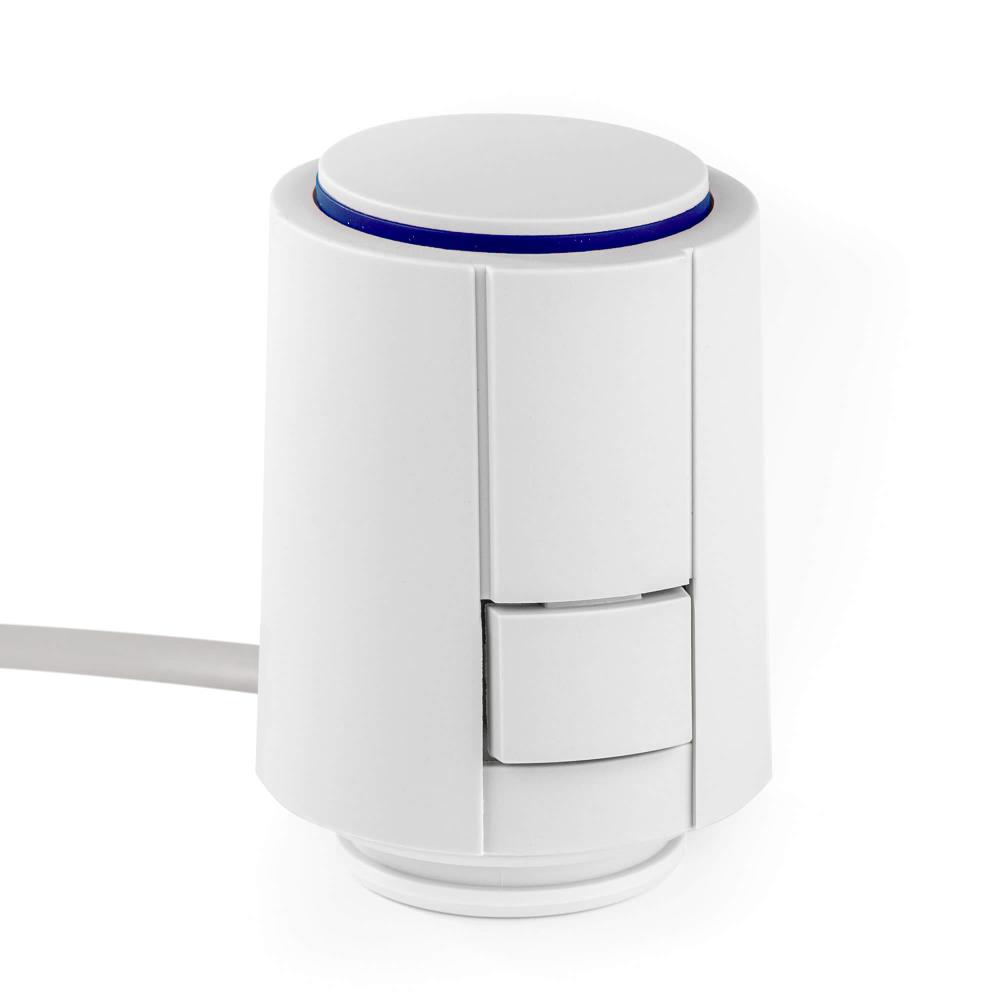

Erweiterungsset "Regelstation" für Fußbodenheizungsset  Mit diesem Set können Sie eine Niedrigtemperatur-Flächenheizung (Fußbodenheizung) an eine bereits bestehende Hochtemperatur-Anlage  (Heizkörper) anschliessen und beide Heizkreise durch einen gemeinsamen Strang versorgen. Dieses Set dient bestens z.B. im Sanierungsfalle wenn eine Etage Heizkörper und eine weitere Fußbodenheizung verlegt werden soll. Hiermit kann die Regelung der Vorlauftemperatur auf einen vorgewählten festen Sollwert (30 – 50 °C) erfolgen. (Nur für Zweirohrheizung geeignet). Mit analogen oder LCD Raumthermostat erhältlich.Set30 m²40 m²50 m²60 m²70 m²80 m²90 m²100 m²Regelstation mit Hocheffizienz-Pumpe1 xMöhlenhoff Anschlussleiste Alpha direct 230V1 x 6 Zonen1 x 10 ZonenHeizkreisverteiler aus Edelstahl2 HK3 HK4 HK4 HK6 HK7 HK8 HK9 HKKlemmverschraubungen4 x6 x8 x8 x12 x14 x16 x18 xVerteilerschrank Unterputz*UP 3UP 4UP 5Raumthermostat Alpha Regler direct Analog 230 V oder Standard-Display2 x2 x3 x4 x5 x6 x6 x7 xStellantriebe Standard VM 230 V2 x3 x3 x4 x6 x7 x8 x9 xWinkelspangen 90°3 x6 x6 x8 x12 x14 x16 x18 x  Produktinformationen Verteilerschrank Verteilerschrank weiss Unterputz (UP ) in verschiedenen Ausführungen - von 2 bis 12 KreisenHöhenverstellbare StandfüßeSteckbare FrontsichtblendeDemontierbare EstrichpralleisteFeste Rückwand mit horizontalen Schlitzen für eine universelle und einfache MontageRahmen und Tür ausgerichtet für putz- und wandbündigen AnschlussVerteilerschrankHeizkreiseNischenbreiteEinbaumaßHöheTiefeUP 36 bis 8725 mm680 mm690 - 790 mm110 - 160 mmUP 49 bis 11875 mm830 mm690 - 790 mm110 - 160 mmUP 512 bis 151075 mm1030 mm690 - 790 mm110 - 160 mm  Daten Regelstation  Max. Betriebstemperatur: 90 °CMax. Betriebsdruck: 6 barTemperatur Regelbereich: 30 - 50 °CWerkeinstellung der Vorlauftemperatur: 44 °CWerkeinstellung Temperturbegrenzer: 55 °CNennwärmeleistung: ca. 10 kW (dies ist abhängig vom Volumenstrom, der Rohrnetzkennlinie und der Temperaturspreizung)Selbstregulierende HE Pumpe, Fabrikat WiloVerteiler-Anschluss-Set2 x 1" Messing Festwertregelverteiler mit maximiertem Querschnitt und integrierten ThermometernKessel-vorlaufseitiges 3/4" IG Thermostatventil mit FlüssigkeitsfühlerKessel-rücklaufseitiges 3/4" IG Regulierventil

Noppen-Dichtprofil Ø20 mm für Fussbodenheizung, Rolle á 50 mZur Abdichtung des Folienstreifens auf der Noppen-Rohrträgerplatte. Der Bedarf ist gleich dem des Randdämmstreifens.Hier findest du unsere Verlegeanleitung:› Download: Verlegeanleitung NoppensystemTechnische Daten:› Technisches Datenblatt Noppen-Dichtprofil 20 mmWerkstoff: PolyethylenDurchmesser (Ø): 20 mmVerpackungseinheit: 1 Rolle á 50 m

Zewo Fußbodenheizung Voll-Noppenplatte 11 mm DEO WLG 035 60 kPa, 10 m²Die Voll-Noppenplatte zur Installation einer Fußbodenheizung besteht aus einer Foliendeckschicht sowie einer Wärme- und Trittschalldämmung aus EPS-Schaumplatten. Sie entspricht der DIN-Norm für die Anwendung als Innendämmung auf Decken oder Bodenplatten und unter Estrichen. Die Noppen sind jeweils 19 mm hoch und für eine stabile Fixierung der Heizrohre sowie für eine gute Begehbarkeit trittfest ausgeformt. Die Überstände an jeweils zwei Seiten einer Noppenplatte ermöglichen eine einfache, estrichdichte Verbindung der einzelnen Platten untereinander per Druckknopfprinzip.Hier findest du unsere Verlegeanleitung:› Download: Verlegeanleitung NoppensystemProduktmerkmale:Noppenplatte zur Installation einer FußbodenheizungInkl. Wärmedämmung (EPS-Schaumplatte mit Folie)Einfache Verbindung der Platten durch DruckknopfverbindungAnwendung gemäß DIN (auf Decken- oder Bodenplatten und unter Estrichen)Technische Daten:› Technisches Datenblatt Vollnoppenplatte 11mm DEO WLG035 - 60 kPaNoppenhöhe 19 mmFür Rohrdurchmesser: 14 mm - 16 mmPlattengröße: 1.000 x 1.000 mmPlattengröße mit Folienüberlappung: 1.025 x 1.025 mmNutzfläche: 1.000 x 1.000 mmWLG 35Druckfestigkeit kN/m²: 60 kPaWärmedurchlasswiderstand (R-Wert) : 0,314 m² K/WWärmedurchgangskoeffizient (U-Wert) : 3,18 W/m² KFarbe: schwarzHinweis:Bitte beachten Sie, dass es sich um Speditionsware handelt. Geben Sie bitte daher unbedingt Ihre Telefonnummer mit an.

Zewo Verteilerschrank Unterputz 2, Weiß | 4 bis 5 HeizkreiseDer Unterputz-Verteilerschrank mit einer Bautiefe von 110 mm bietet höhenverstellbare Standfüße, eine steckbare Frontsichtblende, eine abmontierbare Estrichprallleiste sowie eine feste Rückwand mit horizontalen Schlitzen für die schnelle Montage. Rahmen und Tür sind putz- und wandbündig einstellbar, glänzend lackiert (ähnlich RAL 9016) und tiefenverstellbar (110-160 mm). Ausgestattet mit Münzschloss und Universalschiene zur einfachen Montage von Systemverteilern bietet dieser Verteilerschrank eine solide Grundlage für Ihre Verteilertechnik.Produktmerkmale:Verteilerschrank weiss Unterputz (UP) in verschiedenen Ausführungen - von 2 bis 15 KreisenHöhenverstellbare StandfüßeSteckbare FrontsichtblendeDemontierbare EstrichpralleisteFeste Rückwand mit horizontalen Schlitzen für eine universelle und einfache MontageRahmen und Tür ausgerichtet für putz- und wandbündigen AnschlussHöhen von 690 - 790 mm und Tiefen von 110-160 mm realisierbarTechnische Daten:Heizkreise: 4 bis 5Nischenbreite: 575 mmEinbaumaß: 530 mmHöhe: 690 - 790 mmTiefe: 110 - 160 mmAusstattung: Münzschloss, höhenverstellbarer MontagefußTechnisches Datenblatt Verteilerschrank VerteilerschrankHeizkreiseNischenbreiteEinbaumaßHöheTiefeUP 12 bis 3495 mm450 mm690 - 790 mm110 - 160 mmUP 24 bis 5575 mm530 mm690 - 790 mm110 - 160 mmUP 36 bis 8725 mm680 mm690 - 790 mm110 - 160 mmUP 49 bis 11875 mm830 mm690 - 790 mm110 - 160 mmUP 512 bis 151075 mm1030 mm690 - 790 mm110 - 160 mm

Heizungsrohr PE-RT 16 x 2 mm SKZ-zertifiziert, 600 mDieses PE-RT Heizungsrohr ist aus thermisch widerstandsfähigem Polyethylen hergestellt und ist für die Verwendung mit einer Fussbodenheizung konzipiert. Die äußere PE-Schicht schützt das innere Rohr verlässlich vor mechanischen Beschädigungen. Durch den verwendeten Werkstoff (Polyethylen) ist das PE-RT Rohr extrem flexibel und lässt sich leicht verlegen.Produktmerkmale:5-Schicht-HeizungsrohrSKZ zertifiziertHochleistungs-RohrSehr gute Kriech-StärkeGroße StabilitätWerkstoff: DOW-LEX 2344Sehr flexibles Rohr, mit großer Zähigkeit, Festigkeit sowie hervorragende SpannungsrissbeständigkeitGrößen:12 x 2,0 mm - Rohr mit 200 m (5-Schicht-Rohr)14 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)16 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)17 x 2,0 mm - Rohr mit 100, 200, 600 (5-Schicht-Rohr) oder 750 m  (3-Schicht-Rohr)18 x 2,0 mm - Rohr mit 200, 600 (5-Schicht-Rohr)20 x 2,0 mm - Rohr mit 200 oder 600 m (5-Schicht-Rohr)Technische Daten:Max. Betriebstemperatur: 80°CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Entsprechend den technischen Anforderungen nach DIN 4726Sauerstoffdicht nach DIN 4726Kleinster Biegeradius: 5 x Durchmesser (= 80 mm) - DIN 4726Anwendungsbereich: Klasse 4 u. 5VPE: 600 m
