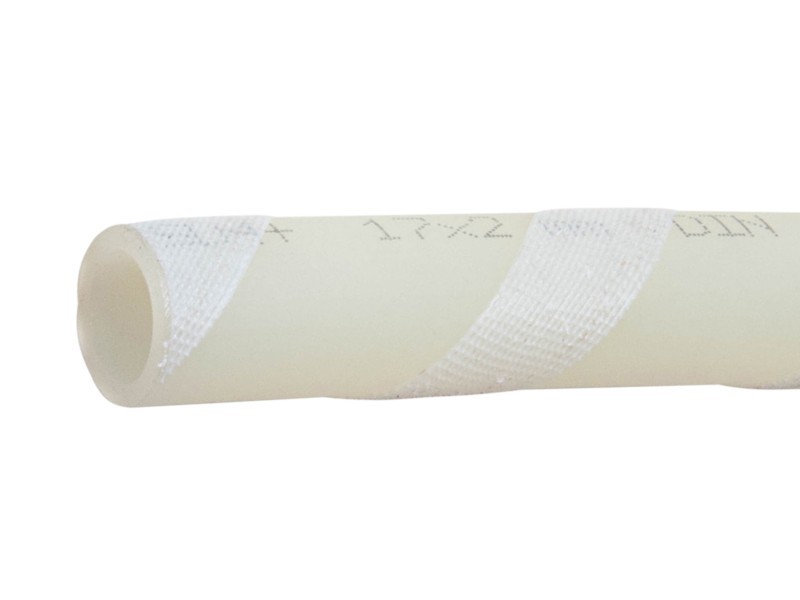

Verwarmingsbuis PE-Xc 17 x 2 mm klittenbandsysteem, 200 m

Vloerverwarming tackersysteem compleet set Analoge Aluminium-Composietbuis 10 m²Met het tackersysteem kun je je vloerverwarming voordelig en eenvoudig zelf leggen. Het systeem overtuigt door een simpele montage die gemakkelijk met twee personen uitgevoerd kan worden.Onze complete sets zijn door onze specialisten samengesteld en bevatten alle noodzakelijke systeemcomponenten. Alle componenten die wij gebruiken zijn van hoge kwaliteit merkproducten.Als richtlijnen kunnen de volgende afstanden worden gekozen: in badkamers ongeveer 5 cm, in woonruimtes ongeveer 10 cm, en in alle andere kamers ongeveer 15 cm. Onze complete sets zijn ontworpen voor een legafstand van 15 cm.Bij de verschillende legafstanden kun je rekenen op de volgende behoefte: bij 5 cm ongeveer 20 m verwarmingsbuis per m² bij 10 cm ongeveer 10 m verwarmingsbuis per m² bij 15 cm ongeveer 6,5 m verwarmingsbuis per m²Setcomponenten in detail: PE-RT verwarmingsbuis:* 5-laags hoogprestatiebuis SKZ gecertificeerd Zeer goede kruipsterkte Grote stabiliteit Materiaal: DOW-LEX 2344 Buitendiameter: 16,0 mm Binnendiameter: 12,0 mm Max. bedrijfstemperatuur: 75°C Max. bedrijfsdruk: 6 bar (standaard bedrijfsdruk bij vloerverwarming: max. 4 bar) Zuurstofdichtheid volgens DIN 4726 Kleinste buigradius: 5 x diameter (= 80 mm) - DIN 4721 Aluminium composietbuis:* Buitendiameter: 16 mm Binnendiameter: 12 mm Warmtegeleidbaarheid: 0,43 W/mK Uitzettingscoëfficiënt: 0,026 mm/mK Oppervlakteruwheid k: 0,007 mm Max. bedrijfstemperatuur: 70 °C Max. bedrijfsdruk: 10 bar (standaard bedrijfsdruk bij vloerverwarming: max. 4 bar) Zuurstofdiffusie in het gehele toepassingsgebied: < 0,005 mg/l d Buigradius: 5 x buitendiameter (= 70 mm) Alleen te gebruiken voor verwarming Tacker isolatieplaat 30-3 mm:* Systeem warmte- en geluidsisolatieplaat volgens DIN EN 13163 als interne isolatie op plafonds of vloerplaten volgens DIN V 4108-10 Gewapende kunststoffolie met rasteropdruk als bescherming tegen vochtigheid van de dekvloer volgens DIN 18560 Met eenzijdige 30 mm folieoverlapping voor voegafdekking EPS CFK-vrijTechnische gegevens:Aluminium composietbuis:Buitendiameter: 16 mmBinnendiameter: 12 mmWarmtegeleidbaarheid: 0,43 W/mKLineaire uitzettingscoëfficiënt: 0,026 mm/mKOppervlakteruwheid k: 0,007 mmMax. bedrijfstemperatuur: 70 °CMax. bedrijfsdruk: 10 bar (Standaard bedrijfsdruk bij vloerverwarming: max. 4 bar)Zuurstofdiffusie in het gehele toepassingsgebied: < 0,005 mg/l dBuigradius: 5 x buitendiameter (= 70 mm)Alleen geschikt voor verwarmingstoepassingenTacker-dempingsplaat:Systeemwarmte- en geluidsisolatieplaat volgens DIN EN 13163 als interne isolatie op plafonds of vloerplaten volgens DIN V 4108-10Geweefde kunststof folie met rasterdruk tegen estrichvocht volgens DIN 18560Met eenzijdige folieoverlapping van 30 mm voor voegafdekkingEPS-chloorfluorkoolstofvrijAfmetingen: 2000 x 1000 mmBouwmateriaalklasse volgens DIN 4102-B2: B2Materiaaldikte: 30-3 mmWarmtegeleidingsgroep: 045Thermische weerstand (R-waarde): 0,667 m² K/WThermische doorgangscoëfficiënt (U-waarde): 1,50 W/m² KVerkeersbelasting/druksterkte kN/m2: 4 kPaDynamische stijfheid: S 15Geluidsverbetering: 29-33 dBVerwarmingsverdeler van roestvrij staal:Voor- en retourbalken van robuust, hoogwaardig, corrosiebestendig roestvrij staalprofiel (niet gelast), volgens DIN EN 1264-4Functie- en drukgetestRetourbalk met geïntegreerde regelklep en beschermkappenVoorbalk met geïntegreerde debietmeter (4 l/min)2 stuks overgangsnippels 1" buitendraad bijgevoegdMateriaal: Roestvrij staalZijdelingse aansluiting (warmtebron): 1" binnendraadAansluiting vloerverwarmingsgroepen: 3/4" EurokonusOpname voor stelaandrijving: M30 x 1,5Inbouwverdelerskast:In hoogte verstelbare potenInstelbare frontplaat en afneembare estrich stootlijstVaste achterwand met horizontale sleuven voor universele en snelle montage van de verdelerFrame en deur maken pleister- en wandbundige aansluiting mogelijkVergrendeling door middel van een muntslotFrame en deur zijn glad glanzend geverfd (vergelijkbaar met RAL 9016)Inclusief universele rail voor eenvoudige montage van de systeemverdeler (systeemverdeler niet inbegrepen)Uitvoering: InbouwKleur: Wit (vergelijkbaar met RAL 9016)UP 1: B (49,5 / 45 cm) x H (70,5-80,5) cm x D (11-16) cmUP 2: B (57,5 / 53 cm) x H (70,5-80,5) cm x D (11-16) cmUP 3: B (72,5 / 68 cm) x H (70,5-80,5) cm x D (11-16) cmUP 4: B (87,5 / 83 cm) x H (70,5-80,5) cm x D (11-16) cmUP 5: B (107,5 / 103 cm) x H (70,5-80,5) cm x D (11-16) cmTackerpennen:Perfecte grip van de verwarmingsbuis op de geweven folieVoor buizen tot 20 mm diameterLengte: 42 mm // Houdbaarheid: 3,5 kg (EU-norm) // Max. houdbaarheid 9,0 kgInhoud van de levering:1 x 10 m² Tackerplaat met geluidsisolatie, WLG0451 x Tackernagels, zwart, 300 stuks1 x Randisolatiestrook PE 150 x 8 mm, met folieomhulsel1 x PP-tape, transparant, 50 mm breed, rol van 66 m1 x Verwarmingsverdeler van roestvrij staal, 2 verwarmingskringen2 x Möhlenhoff Stellantrieb 5 inclusief VA10, 230V1 x Kogelkraanset 1 inch binnendraad / binnendraad - rood / blauw2 x Klemkoppeling universeel 3/4 inch, 16 x 2 mm, 2 stuks1 x Verdeelkast wit, inbouw, UP11 x Möhlenhoff Regler Alpha direct, analoog, 230V4 x Hoekklem voor verwarmingsbuizen 14-18 mm1 x Buissnijder voor het inkorten van verwarmingsbuizen1 x Aluminium composietbuis, 16 x 2 mm, 200 mOnze installatie-instructies vindt u hier:› Download: Installatie-instructies Vloerverwarming Tackerplaat-Systeem

Edelstalen verdeelunit compleet set, 4 verwarmingscircuits"De componenten rond de verwarmingscircuitverdeler vormen een essentieel en relevant deel van uw gehele vloerverwarmingssysteem. Voor een betrouwbare verwarmingswerking bevat onze complete set verwarmingscircuitverdelers perfect op elkaar afgestemde en bewezen systeemcomponenten, ongeacht voor welk vloerverwarmingssysteem u kiest.Productkenmerken: Verwarmingscircuitverdeler van roestvrij staal: Geschikt voor lage-temperatuursystemen Aanvoer- en retourbalken gemaakt van robuust, hoogwaardig, corrosiebestendig roestvrij staalprofiel (niet gelast), volgens DIN EN 1264-4 Functie- en drukgetest Retourbalk met geïntegreerd regelventiel en beschermkappen Aanvoerbalk met geïntegreerde doorstroommeter (4 l/min) Voor verwarmingsbuizen (Ø) 12, 14, 15, 16, 17 en 20 mm Möhlenhoff aansluitstrip Alpha direct Standard, 230V: Eenvoudige installatie met schroefloze klemverbindingstechniek Intuïtieve bediening Hoge functionele veiligheid Verlagingkanaal voor het tijdgestuurd verlagen van de kamertemperatuur Voeding van de systeemcomponenten direct via de voeding van de Alpha Basis direct Schakelopdrachten worden direct doorgestuurd naar de aangesloten componenten Voor maximaal 15 aandrijvingen en 6 zones/regelaars Onderhoudsvrij Möhlenhoff aandrijving 5 incl. VA 10, 230 V: Thermo-elektrische aandrijving voor het energie-efficiënt openen en sluiten van kleine kleppen en kleppen op verwarmingscircuitverdelers van oppervlakteverwarmings- en koelsystemen Uitvoering: stroomloos gesloten (NC) Volledige compatibiliteit met het klepadaptersysteem Eenvoudige plugmontage & modern ontwerp 360° montagepositie Gepatenteerde 100%-bescherming bij lekkende kleppen ""First-Open""-functie Aanpassingscontrole op de klep Richtassistentie op de klep Compacte bouwvorm, kleine afmetingen Rondom functie-indicatie Geruisloos & onderhoudsvrij Hoge functionele veiligheid & levensduur Overspanningsgarantie TÜV-gecertificeerd Incl. VA 10 Kogelkraanset 1"", binnendraad/binnendraad met koppeling: Kleuronderscheid rood/blauw "Technische gegevensMaterial: Roestvrij staalAantal verwarmingskringen: 4Zijdelingse aansluiting (warmtegenerator): 1" BinnendraadAansluiting vloerverwarminggroepen: 3/4" EurokonusOpname voor aandrijving: M30 x 1,5Afmetingen:Breedte: 250 mm (inclusief verdeel-eindset)Hoogte: 300 mmDiepte: 83 mmMöhlenhoff Aansluitblok Alpha direct Standaard, 230V:Bedrijfsspanning: 230 V / +/-10% / 50 HzSpanningsvoorziening: via basis/extern voedingsapparaatBeschermingsgraad: IP 20Beschermingsklasse: IISchakelvermogen: 2 A ohmse belasting, 200 VA InductiefInstelbereik gewenste temperatuurinstelling: 10°C tot 28°CResolutie gewenste temperatuurinstelling: 0,25°CAfkoeltemperatuur: 4°CMax. aansluitbare aandrijvingen: 15 (max. 3 W/aandrijving)Aansluitklemmen: 5 Schroefklemmen - 0,22 mm² tot 1,5 mm²Materiaal: PC + ABSKleur: signaalwit (RAL 9003)Afmetingen (HxBxD): 86 x 86 x 31 mmMöhlenhoff Aandrijving 5 inclusief VA 10, 230 V:Slaglengte: 4,0 mmBedrijfsspanning: 24/230 V AC, +10%...-10%, 50/60 HzInschakelstroom, max.: < 550 mA voor max. 100 msVermogensopname: 1 WattKracht: 100 N ±5%Mediumtemperatuur: 0 tot +100°C **Opslagtemperatuur: -25°C tot +60°COmgevingstemperatuur: 0 tot +60°CBeschermingsgraad/Beschermingsklasse: IP 54 *** / IIBehuizingsmateriaal/-kleur: Polyamide/lichtgrijs (RAL 7035)Aansluitkabel/-kleur: 2 x 0,75 mm² PVC / lichtgrijs (RAL 7035)Kabellengte: 1 mGewicht met aansluitkabel (1 meter): 100 gOverspanningsbeveiliging volgens EN 60730-1: min. 2,5 kV*) gemeten met precisie-vermogensmeter LMG95**) afhankelijk van adapter ook hoger***) in alle montagepositiesKogelkraanenset 1", Binnendraad/Binnendraad met schroefdraadverbinding:Materiaal: Behuizing van messing, vlakafdichtendAansluitingen: 1" Binnendraad/BinnendraadVerpakkingseenheid (VPE): 1 set van 2 stuksInhoud van de levering1 x Verdelingsverdeler van roestvrij staal voor 4 verwarmingskringen1 x Möhlenhoff Aansluitblok Alpha direct Standaard, 230V4 x Möhlenhoff Aandrijving 5 inclusief VA 10, 230 V1 x Kogelkraanenset 1", Binnendraad/Binnendraad met schroefdraadverbinding
