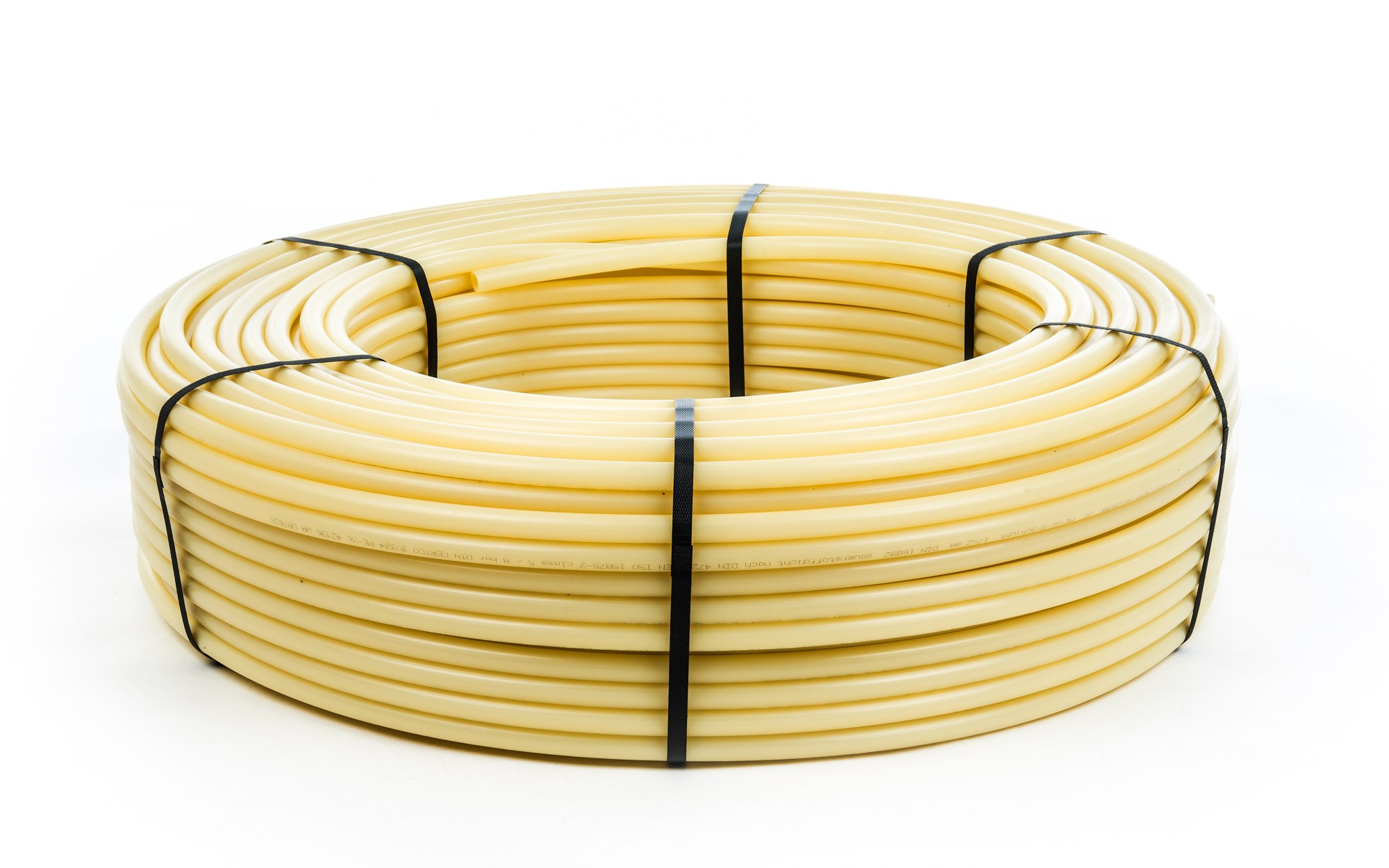

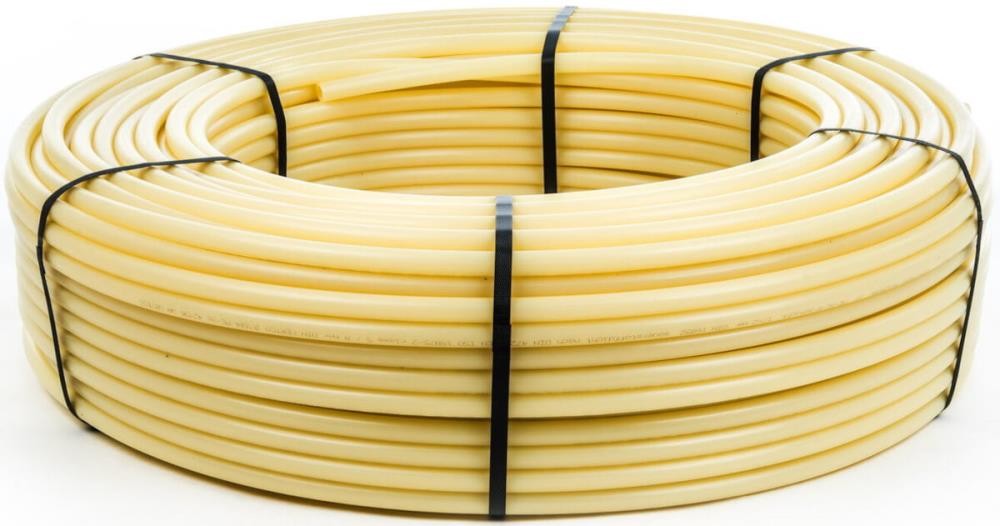

Heizungsrohr PE-Xc 17 x 2 mm 5-Schicht 600 m

Heizungsrohr PE-Xc 17 x 2 mm, 5-Schicht, DIN-geprüft, 200 mProduktmerkmale:Vernetztes 5-Schicht-Polyethylen-Qualitätsheizungsrohr nach CoextrusionsverfahrenMittig liegende Sauerstoffsperrschicht(EVOH) sowie zusätzliche äußere PE-SchutzschichtSauerstoffdicht nach DIN 4726Entspricht DIN EN ISO 15875- 2 nach Anwenderklasse 4/5DIN-geprüft 3V334 PE-XcGrößen:14 x 2,0 mm - Rohr mit 200 oder 600 m16 x 2,0 mm - Rohr mit 200 oder 600 m17 x 2,0 mm - Rohr mit 200 oder 600 m20 x 2,0 mm - Rohr mit 200 oder 500 m25 x 2,3 mm - Rohr mit 300 oder 500 mTechnische Daten:Werkstoff: Polyethylen5 Schichten: PE-Xc | Haftvermittler | EVOH Sperrschicht | Haftvermittler | PE-XcDurchmesser (Ø):Außen: 17 mmInnen: 13 mmMax. Betriebstemperatur: 90 °CMax. Betriebsdruck: 8 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Wasserinhalt: 0,133 l/mRohrgewicht: 10,00 kg/100mBiegeradius: 5 x Durchmesser (= 85 mm)VPE: Rolle á 200 m› Technisches Datenblatt Heizrohr PE-Xc 17 x 2 mm

Heizungsrohr PE-Xc 16 x 2 mm, 5-Schicht, DIN-geprüft, 200 mProduktmerkmale:Vernetztes 5-Schicht-Polyethylen-Qualitätsheizungsrohr nach CoextrusionsverfahrenMittig liegende Sauerstoffsperrschicht(EVOH) sowie zusätzliche äußere PE-SchutzschichtSauerstoffdicht nach DIN 4726Entspricht DIN EN ISO 15875- 2 nach Anwenderklasse 4/5DIN-geprüft 3V334 PE-XcGrößen:14 x 2,0 mm - Rohr mit 200 oder 600 m16 x 2,0 mm - Rohr mit 200 oder 600 m17 x 2,0 mm - Rohr mit 200 oder 600 m20 x 2,0 mm - Rohr mit 200 oder 500 m25 x 2,3 mm - Rohr mit 300 oder 500 mTechnische Daten:Werkstoff: Polyethylen5 Schichten: PE-Xc | Haftvermittler | EVOH Sperrschicht | Haftvermittler | PE-XcDurchmesser (Ø):Außen: 16 mmInnen: 12 mmMax. Betriebstemperatur: 90 °CMax. Betriebsdruck: 8 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Wasserinhalt: 0,113 l/mRohrgewicht: 9,00 kg/100mBiegeradius: 5 x Durchmesser (= 80 mm)VPE: Rolle á 200 m› Technisches Datenblatt Heizrohr PE-Xc 16 x 2 mm

Heizungsrohr PE-Xc 16 x 2 mm, 5-Schicht, DIN-geprüft, 600 mProduktmerkmale:Vernetztes 5-Schicht-Polyethylen-Qualitätsheizungsrohr nach CoextrusionsverfahrenMittig liegende Sauerstoffsperrschicht(EVOH) sowie zusätzliche äußere PE-SchutzschichtSauerstoffdicht nach DIN 4726Entspricht DIN EN ISO 15875- 2 nach Anwenderklasse 4/5DIN-geprüft 3V334 PE-XcGrößen:14 x 2,0 mm - Rohr mit 200 oder 600 m16 x 2,0 mm - Rohr mit 200 oder 600 m17 x 2,0 mm - Rohr mit 200 oder 600 m20 x 2,0 mm - Rohr mit 200 oder 500 m25 x 2,3 mm - Rohr mit 300 oder 500 mTechnische Daten:Werkstoff: Polyethylen5 Schichten: PE-Xc | Haftvermittler | EVOH Sperrschicht | Haftvermittler | PE-XcDurchmesser (Ø):Außen: 16 mmInnen: 12 mmMax. Betriebstemperatur: 90 °CMax. Betriebsdruck: 8 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Wasserinhalt: 0,113 l/mRohrgewicht: 9,00 kg/100mBiegeradius: 5 x Durchmesser (= 80 mm)VPE: Rolle á 600 m

Heizungsrohr PE-Xc 20 x 2 mm, 5-Schicht, DIN-geprüft, 500 mProduktmerkmale:Vernetztes 5-Schicht-Polyethylen-Qualitätsheizungsrohr nach CoextrusionsverfahrenMittig liegende Sauerstoffsperrschicht(EVOH) sowie zusätzliche äußere PE-SchutzschichtSauerstoffdicht nach DIN 4726Entspricht DIN EN ISO 15875- 2 nach Anwenderklasse 4/5DIN-geprüft 3V334 PE-XcGrößen:14 x 2,0 mm - Rohr mit 200 oder 600 m16 x 2,0 mm - Rohr mit 200 oder 600 m17 x 2,0 mm - Rohr mit 200 oder 600 m20 x 2,0 mm - Rohr mit 200 oder 500 m25 x 2,3 mm - Rohr mit 300 oder 500 mTechnische Daten:Werkstoff: Polyethylen5 Schichten: PE-Xc | Haftvermittler | EVOH Sperrschicht | Haftvermittler | PE-XcDurchmesser (Ø):Außen: 20 mmInnen: 16 mmMax. Betriebstemperatur: 90 °CMax. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Wasserinhalt: 0,201 l/mRohrgewicht: 11,80 kg/100mBiegeradius: 5 x Durchmesser (= 100 mm)VPE: Rolle á 500 m

Heizungsrohr PE-Xc 14 x 2 mm, 5-Schicht, DIN-geprüft, 200 mProduktmerkmale:Vernetztes 5-Schicht-Polyethylen-Qualitätsheizungsrohr nach CoextrusionsverfahrenMittig liegende Sauerstoffsperrschicht(EVOH) sowie zusätzliche äußere PE-SchutzschichtSauerstoffdicht nach DIN 4726Entspricht DIN EN ISO 15875- 2 nach Anwenderklasse 4/5DIN-geprüft 3V334 PE-XcGrößen:14 x 2,0 mm - Rohr mit 200 oder 600 m16 x 2,0 mm - Rohr mit 200 oder 600 m17 x 2,0 mm - Rohr mit 200 oder 600 m20 x 2,0 mm - Rohr mit 200 oder 500 m25 x 2,3 mm - Rohr mit 300 oder 500 mTechnische Daten:Werkstoff: Polyethylen5 Schichten: PE-Xc | Haftvermittler | EVOH Sperrschicht | Haftvermittler | PE-XcDurchmesser (Ø):Außen: 14 mmInnen: 10 mmMax. Betriebstemperatur: 90 °CMax. Betriebsdruck: 10 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)Wasserinhalt: 0,079 l/mRohrgewicht: 8,00 kg/100mBiegeradius: 5 x Durchmesser (= 70 mm)VPE: Rolle á 200 m› Technisches Datenblatt Heizrohr PE-Xc 14 x 2 mm

Klemmverschraubung universal 3/4 Zoll, 17 x 2 mm, 2 StückProduktmerkmale:Klemmring & Überwurfmutter 3/4 " mit InnengewindeTülle mit Eurokonus und O-RingenVerpackungseinheit: Beutel à 2 StückTechnische Daten:Werkstoff: MessingMaterial Abdichtung: EPDMForm: 1-teiligAusführung: GeradeNenndurchmesser Anschlüsse: DN 6Anschlüsse: EurokonusMin. Medientemperatur (Dauerbetrieb): 5 °CMax. Medientemperatur (Dauerbetrieb): 95 °CMax. Arbeitsdruck bei 20 °C: 10 barAnschluss: 17 x 2 mmTechnisches Datenblatt Klemmverschraubung universalLieferumfang:2 x Pressfitting Klemmverschraubung universal 17 x 2 mmWir behalten uns vor, diesen Artikel ggf. durch ein technisch identisches Produkt eines anderen namenhaften Herstellers zu ersetzten.

Kugelhahnset 1" IG/IG Rot / Blau mit VerschraubungVerteiler-Anschluss-Set für Heizkreisverteiler.Technische Daten:Werkstoff des Gehäuses: MessingNenninnendurchmesser Anschluss 1: 1 ZollRohraußendurchmesser Anschluss 1: 38 mmAnschluss 1: Innengewinde konisch (NPT)Nenninnendurchmesser Anschluss 2: 1 ZollRohraußendurchmesser Anschluss 2: 40 mmAnschluss 1: Innengewinde konisch (NPT)Max. Mediumtemperatur (Dauerbetrieb): 90 °CMin. Mediumtemperatur (Dauerbetrieb): -10 °CLänge Anschluss 1: 30,5 mmArbeitslänge Anschluss 1: 14,5 mmLänge Anschluss 2: 46,3 mmArbeitslänge Anschluss 2: 18,2 mmHöhe Handgriff: 30 mmLänge Handgriff: 52 mmLieferumfang:Set bestehend aus 2 StückTechnisches Datenblatt Kugelhahnset 1" IG/IG Rot / Blau

Verteilerschrank Unterputz 1, Weiß | 2 bis 3 HeizkreiseDieser Unterputz-Verteilerschrank mit einer Bautiefe von 110 mm verfügt über höhenverstellbare Standfüße, eine steckbare Frontblende, eine abnehmbare Estrichprallleiste sowie eine feste Rückwand mit horizontalen Schlitzen für eine schnelle Montage. Der Rahmen und die Tür lassen sich sowohl in der Höhe als auch in der Tiefe (110-160 mm) anpassen und sind glänzend lackiert (ähnlich RAL 9016). Der Schrank ist mit einem Münzschloss und einer Universalschiene zur einfachen Installation von Systemverteilern ausgestattet und bietet somit eine zuverlässige Grundlage für Ihre Verteilertechnik.Produktmerkmale:Unterputz-Verteilerschrank in Weiß, erhältlich in verschiedenen Varianten von 2 bis 15 Kreisen  Abmessungen: B (xxx) x H (70,5-80,5) cm x T (11-16) cm  Höhenverstellbare Standfüße für flexiblen Einsatz  Steckbare Frontblende für einfache Handhabung  Abnehmbare Estrichpralleiste für mehr Flexibilität  Feste Rückwand mit horizontalen Schlitzen für eine unkomplizierte und universelle Montage  Rahmen und Tür sind für einen bündigen Anschluss an Wand und Putz optimiert  Einstellbare Höhen von 690 - 790 mm und Tiefen von 110 - 160 mm möglichTechnische Daten:Heizkreise: 2 bis 3Nischenbreite: 495 mmEinbaumaß: 450 mmHöhe: 690 - 790 mmTiefe: 110 - 160 mmAusstattung: Münzschloss, höhenverstellbarer MontagefußTechnisches Datenblatt Verteilerschrank VerteilerschrankHeizkreiseNischenbreiteEinbaumaßHöheTiefeUP 12 bis 3495 mm450 mm690 - 790 mm110 - 160 mmUP 24 bis 5575 mm530 mm690 - 790 mm110 - 160 mmUP 36 bis 8725 mm680 mm690 - 790 mm110 - 160 mmUP 49 bis 11875 mm830 mm690 - 790 mm110 - 160 mmUP 512 bis 151075 mm1030 mm690 - 790 mm110 - 160 mm

Heizkreisverteiler Edelstahl, 6 HeizkreiseDer Heizkreisverteiler aus Edelstahl wurde speziell für das preisbewusste Objektgeschäft entwickelt, ohne dabei an Leistung und Zuverlässigkeit einzubüßen. Er bietet eine wirtschaftlich attraktive Lösung für größere Bauprojekte, bei denen sowohl Effizienz als auch Kosteneffektivität gefragt sind. Der Verteiler besticht durch seine robuste Konstruktion aus Edelstahl und seine durchdachten Anschlussmöglichkeiten, die eine schnelle und unkomplizierte Installation ermöglichen.Technische Spezifikationen des Heizkreisverteilers aus EdelstahlDer Systemverteiler überzeugt durch seine einfache, aber dennoch hochwertige Ausführung aus starkwandigem Edelstahl nach DIN EN 1264-4. Der Verteiler bietet ein Anschlussgewinde (1“ AG) für einfache Montagemöglichkeiten auf der linken Seite.Material: Edelstahl-Profilrohr, nicht geschweißt, entspricht DIN EN 1264-4Anschlüsse: 1" Innengewinde mit eingeschraubtem Übergangsnippel 1" Eurokonus x 1" AußengewindeDurchflussmesser: Regulierbare Durchflussmesser im Vorlauf (2,5 l/min)Rücklaufbalken: Mit integrierten Ventilen und HandverstellkappenStellantriebe: Ideal für den Anschluss von StellantriebenInklusive Verteilerendset: Für Befüllen, Entlüften und SpülenMontage: Verteiler wird mit schallgedämmten Stahlkonsolen und 2 Übergangsnippeln geliefertVorteilePreisgünstige und robuste Lösung für das ObjektgeschäftEinfacher und schneller Anschluss an den WärmeerzeugerRegulierbare Durchflussmesser und Absperrventile für optimale KontrolleFlexibel für verschiedene AnschlussmöglichkeitenMontage- und Inbetriebnahme des Systemverteilers EdelstahlDer Systemverteiler lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise sollten einzeln mit z.B. Kreppband beklebt und beschriftet werden.Spülen und Füllen der Heizkreise beim Systemverteiler EdelstahlVentile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offenlassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Technische Daten:Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 6Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 400 mm (inkl. Verteiler-Endset)Höhe: 350 mmTiefe: 86 mm› Download Technisches Datenblatt HeizkreisverteilerLieferumfang:1x Heizkreisverteiler für 6 Heizkreise
