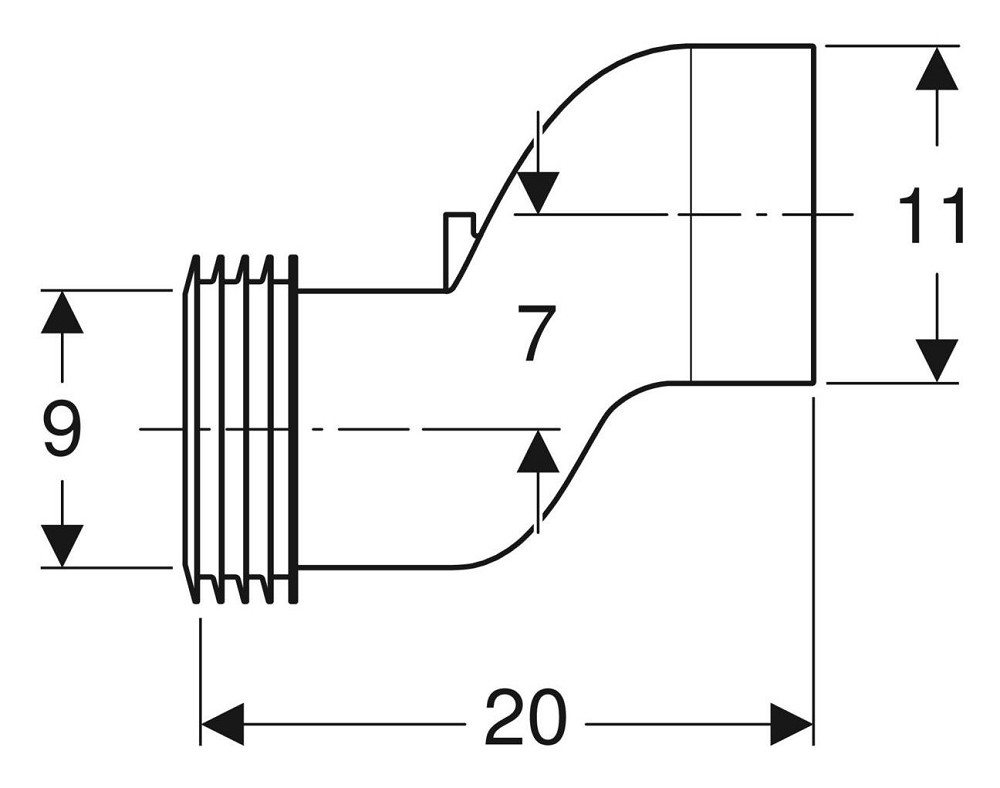

Geberit Set Anschlussstutzen etagiert 7 cm 131.108.11.1

Iso-Mehrschichtverbundrohr 26 x 3 mm, 6 mm blau, 50 mVorisoliertes Heizungs- und Sanitärrohr 5 Schicht-Verbundrohr mit einem Basisrohr aus PE-RT mit erhöhter Temperaturbeständigkeit nach DIN 16833 zur Wasserführung, einem stumpfgeschweißten Aluminium Rohr zur Formstabilisierung und als Sauerstoffsperre, und einem PE-HD Aussenrohr als Schutzschicht, absolut gasdicht gegen Sauerstoff und Wasserdampf, DVGW-geprüft, ISO-Klasse 5.Technische Daten:Einsatzbereich: Heizung, Sanitär und FußbodenheizungMax. Betriebstemperatur(Medium Wasser bis 12 bar): 95°C, Störfall 100°CMax. Betriebsdruck: 10 barDimension: 26 x 3,0 mmIsolierung: PE 6 mm blauWasserinhalt: 0,314 l/mWärmeleitfähigkeit: 0,43 W/mKSauerstoffdiffusion im gesamten Anwendungsbereich: <0,005 mg/ l dOberflächenrauhigkeit k: 0,007Biegeradius: 5 x dVPE: 1 Rolle / 50 m› Technisches Datenblatt Mehrschichtverbundrohr Blau

Verteilerschrank Aufputz 1, Weiß | 2 bis 3 HeizkreiseDieser Aufputz-Verteilerschrank ist mit einer glänzend weißen Oberfläche (ähnlich RAL 9016) ausgestattet und ideal für einen nahtlosen Wandanschluss sowie die Integration in verschiedene Sockelleistensysteme. Er verfügt über ein Münzschloss, das unbefugtes Öffnen verhindert. Die Rückwand ist mit herausbrechbaren Stanzungen versehen, die eine flexible Installation ermöglichen. Dank der Universalschiene lässt sich die Montage von Systemverteilern schnell und einfach durchführen. Der Schrank wird mit stabilen Standfüßen geliefert und bietet somit eine zuverlässige Basis für Ihre Verteilertechnik.Produktmerkmale:Verteilerschrank in Weiß für Aufputzmontage (AP) mit 2 bis 3 HeizkreisenAbmessungen: B (xxx) x H (640) x T (130) mmPulverbeschichtet in Weiß (ähnlich RAL 9016)Geeignet für alle Sockelleistensysteme und einen wandbündigen AbschlussWandstärke: 0,9 cm, aus verstärktem StahlblechRobuste Standfestigkeit dank stabiler StandfüßeHöhe: 640 mm, Tiefe: 130 mm, Breite wählbarTechnische Daten:Heizkreise: 2 bis 3Schrankbreite: 450 mmHöhe: 640 mmTiefe: 130 mmTechnisches Datenblatt Verteilerschrank Aufputz (AP) VerteilerschrankHeizkreiseSchrankbreiteHöheTiefeAP 12 bis 3450 mm640 mm130 mmAP 24 bis 5530 mm640 mm130 mmAP 36 bis 8680 mm640 mm130 mmAP 49 bis 11830 mm640 mm130 mmAP 512 bis 151030 mm640 mm130 mm

Verteilerschrank Aufputz 2, Weiß | 4 bis 5 HeizkreiseDieser Aufputz-Verteilerschrank ist mit einer glatten, glänzend weißen Beschichtung (ähnlich RAL 9016) versehen und eignet sich optimal für den bündigen Wandabschluss sowie verschiedene Sockelleistensysteme. Ausgestattet mit einem Münzschloss, bietet er Sicherheit vor versehentlichem Öffnen. Die Rückseite verfügt über ausbrechbare Stanzungen, die eine flexible Installation ermöglichen. Eine Universalschiene erleichtert die Montage von Systemverteilern. Der Schrank wird mit festen Standfüßen geliefert und bietet somit eine solide Grundlage für Ihre Verteilertechnik.Produktmerkmale:Verteilerschrank weiss Aufputz (AP) 4 bis 5 HeizkreiseB (xxx) x H (640) x T (130) mmKomplett weiß pulverbeschichtet (ähnlich RAL 9016)Für alle Sockelleistensysteme und wandbündigen AbschlussWandstärken: 0,9 cm verstärktes StahlblechHervorragende Standfestigkeit durch feste StandfüßeHöhe: 640 mm, Tiefe: 130 mm, Breite: wählbarTechnische Daten:Heizkreise: 4 bis 5Schrankbreite: 530 mmHöhe: 640 mmTiefe: 130 mmTechnisches Datenblatt Verteilerschrank Aufputz (AP) VerteilerschrankHeizkreiseSchrankbreiteHöheTiefeAP 12 bis 3450 mm640 mm130 mmAP 24 bis 5530 mm640 mm130 mmAP 36 bis 8680 mm640 mm130 mmAP 49 bis 11830 mm640 mm130 mmAP 512 bis 151030 mm640 mm130 mm

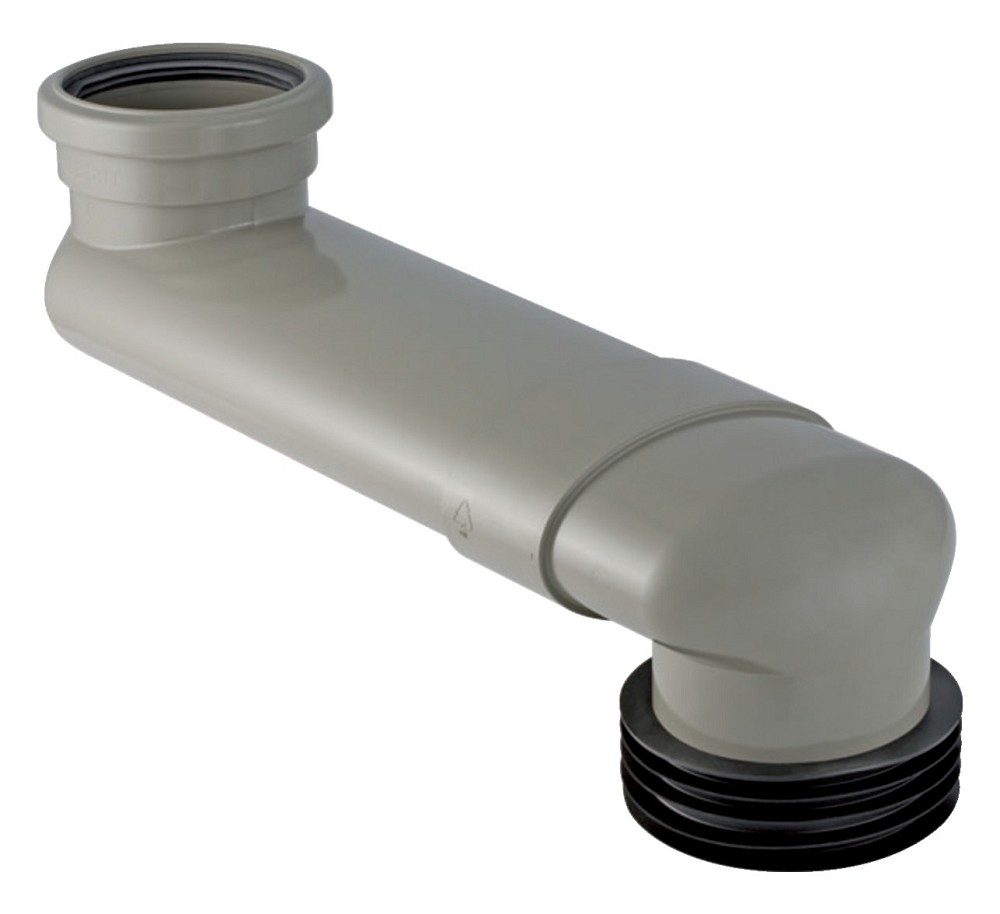

Geberit WC-Etagenbogen 388.350.29.1 - Lippendichtung aus EPDM zum Übergang von Stand-WCs auf Vorwandmontage.WC-Versprungbogen um innerhalb des Bodenaufbaues mit dem Abfluss in die Vorwand zu verspringen, Versprung von minimal 60 mm bismaximal 350 mm, genaues Ablängen durch Markierungen auf dem Rohr möglich, mit Lippendichtung passend für WC-Anschlüsse DN 90und DN 100, Ablaufstutzen passend für Muffen DN90, mit beigefügter Lamellendichtung für Abwasserrohre d(i):98 mm bis 110 mm.€¢ Hersteller: Geberit€¢ WC-Etagenbogen 90 mm€¢ Hersteller Art. Nummer:  388.350.29.1

Heizkreisverteiler Edelstahl, 4 HeizkreiseDer Heizkreisverteiler aus Edelstahl wurde speziell für das preisbewusste Objektgeschäft entwickelt, ohne dabei an Leistung und Zuverlässigkeit einzubüßen. Er bietet eine wirtschaftlich attraktive Lösung für größere Bauprojekte, bei denen sowohl Effizienz als auch Kosteneffektivität gefragt sind. Der Verteiler besticht durch seine robuste Konstruktion aus Edelstahl und seine durchdachten Anschlussmöglichkeiten, die eine schnelle und unkomplizierte Installation ermöglichen.Technische Spezifikationen des Heizkreisverteilers aus EdelstahlDer Systemverteiler überzeugt durch seine einfache, aber dennoch hochwertige Ausführung aus starkwandigem Edelstahl nach DIN EN 1264-4. Der Verteiler bietet ein Anschlussgewinde (1“ AG) für einfache Montagemöglichkeiten auf der linken Seite.Material: Edelstahl-Profilrohr, nicht geschweißt, entspricht DIN EN 1264-4Anschlüsse: 1" Innengewinde mit eingeschraubtem Übergangsnippel 1" Eurokonus x 1" AußengewindeDurchflussmesser: Regulierbare Durchflussmesser im Vorlauf (2,5 l/min)Rücklaufbalken: Mit integrierten Ventilen und HandverstellkappenStellantriebe: Ideal für den Anschluss von StellantriebenInklusive Verteilerendset: Für Befüllen, Entlüften und SpülenMontage: Verteiler wird mit schallgedämmten Stahlkonsolen und 2 Übergangsnippeln geliefertVorteilePreisgünstige und robuste Lösung für das ObjektgeschäftEinfacher und schneller Anschluss an den WärmeerzeugerRegulierbare Durchflussmesser und Absperrventile für optimale KontrolleFlexibel für verschiedene AnschlussmöglichkeitenMontage- und Inbetriebnahme des Systemverteilers EdelstahlDer Systemverteiler lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise sollten einzeln mit z.B. Kreppband beklebt und beschriftet werden.Spülen und Füllen der Heizkreise beim Systemverteiler EdelstahlVentile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offenlassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Technische Daten:Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 4Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 300 mm (inkl. Verteiler-Endset)Höhe: 350 mmTiefe: 86 mm› Download Technisches Datenblatt HeizkreisverteilerLieferumfang:1x Heizkreisverteiler für 4 Heizkreise
