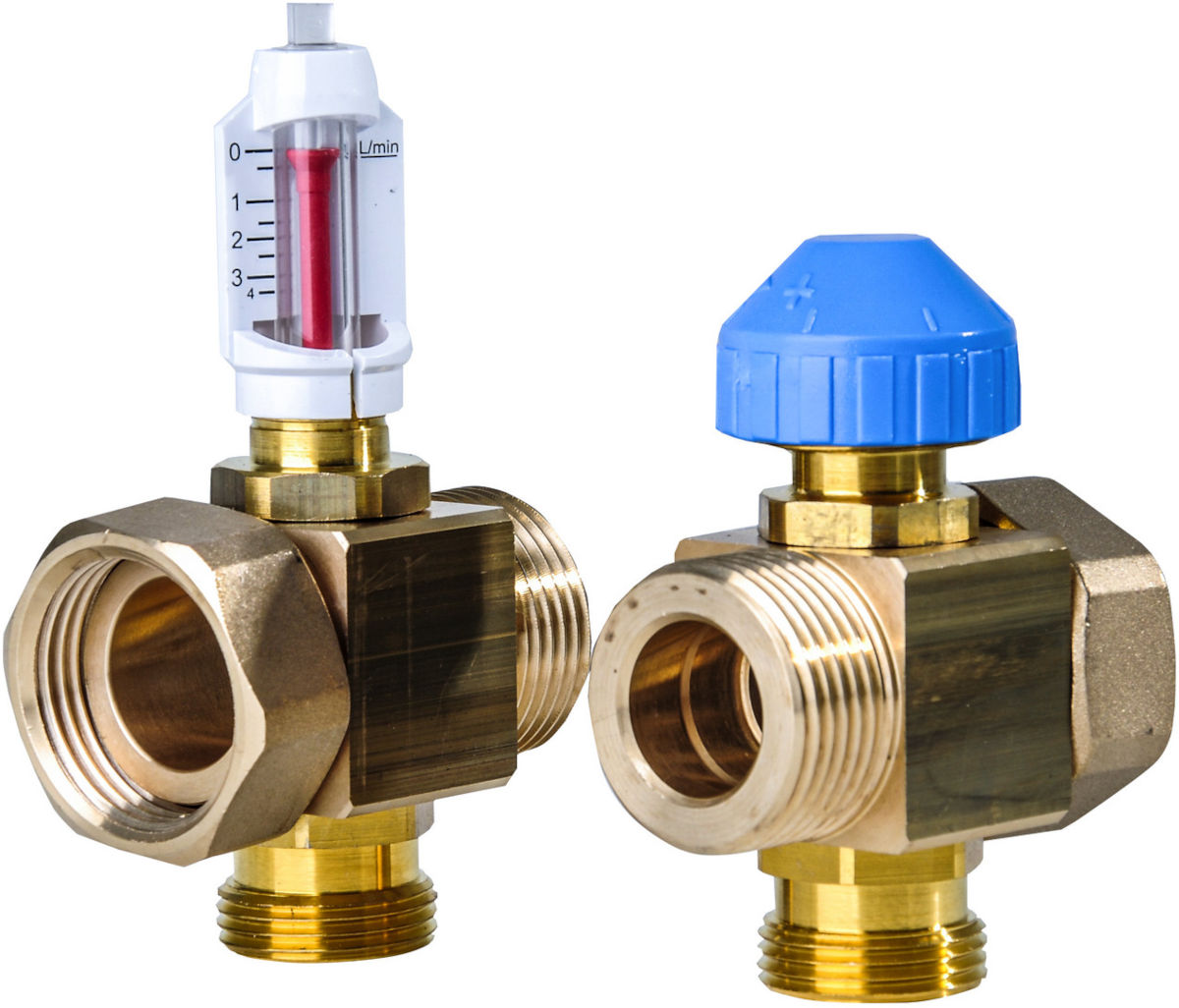

Erweiterungsset Heizkreisverteiler

Erweiterungsset "Regelstation" für Fußbodenheizungsset  Mit diesem Set können Sie eine Niedrigtemperatur-Flächenheizung (Fußbodenheizung) an eine bereits bestehende Hochtemperatur-Anlage  (Heizkörper) anschliessen und beide Heizkreise durch einen gemeinsamen Strang versorgen. Dieses Set dient bestens z.B. im Sanierungsfalle wenn eine Etage Heizkörper und eine weitere Fußbodenheizung verlegt werden soll. Hiermit kann die Regelung der Vorlauftemperatur auf einen vorgewählten festen Sollwert (30 – 50 °C) erfolgen. (Nur für Zweirohrheizung geeignet). Mit analogen oder LCD Raumthermostat erhältlich.Set30 m²40 m²50 m²60 m²70 m²80 m²90 m²100 m²Regelstation mit Hocheffizienz-Pumpe1 xMöhlenhoff Anschlussleiste Alpha direct 230V1 x 6 Zonen1 x 10 ZonenHeizkreisverteiler aus Edelstahl2 HK3 HK4 HK4 HK6 HK7 HK8 HK9 HKKlemmverschraubungen4 x6 x8 x8 x12 x14 x16 x18 xVerteilerschrank Unterputz*UP 3UP 4UP 5Raumthermostat Alpha Regler direct Analog 230 V oder Standard-Display2 x2 x3 x4 x5 x6 x6 x7 xStellantriebe Standard VM 230 V2 x3 x3 x4 x6 x7 x8 x9 xWinkelspangen 90°3 x6 x6 x8 x12 x14 x16 x18 x  Produktinformationen Verteilerschrank Verteilerschrank weiss Unterputz (UP ) in verschiedenen Ausführungen - von 2 bis 12 KreisenHöhenverstellbare StandfüßeSteckbare FrontsichtblendeDemontierbare EstrichpralleisteFeste Rückwand mit horizontalen Schlitzen für eine universelle und einfache MontageRahmen und Tür ausgerichtet für putz- und wandbündigen AnschlussVerteilerschrankHeizkreiseNischenbreiteEinbaumaßHöheTiefeUP 36 bis 8725 mm680 mm690 - 790 mm110 - 160 mmUP 49 bis 11875 mm830 mm690 - 790 mm110 - 160 mmUP 512 bis 151075 mm1030 mm690 - 790 mm110 - 160 mm  Daten Regelstation  Max. Betriebstemperatur: 90 °CMax. Betriebsdruck: 6 barTemperatur Regelbereich: 30 - 50 °CWerkeinstellung der Vorlauftemperatur: 44 °CWerkeinstellung Temperturbegrenzer: 55 °CNennwärmeleistung: ca. 10 kW (dies ist abhängig vom Volumenstrom, der Rohrnetzkennlinie und der Temperaturspreizung)Selbstregulierende HE Pumpe, Fabrikat WiloVerteiler-Anschluss-Set2 x 1" Messing Festwertregelverteiler mit maximiertem Querschnitt und integrierten ThermometernKessel-vorlaufseitiges 3/4" IG Thermostatventil mit FlüssigkeitsfühlerKessel-rücklaufseitiges 3/4" IG Regulierventil

Heizkreisverteiler Edelstahl, 2 HeizkreiseDer Heizkreisverteiler aus Edelstahl wurde speziell für das preisbewusste Objektgeschäft entwickelt, ohne dabei an Leistung und Zuverlässigkeit einzubüßen. Er bietet eine wirtschaftlich attraktive Lösung für größere Bauprojekte, bei denen sowohl Effizienz als auch Kosteneffektivität gefragt sind. Der Verteiler besticht durch seine robuste Konstruktion aus Edelstahl und seine durchdachten Anschlussmöglichkeiten, die eine schnelle und unkomplizierte Installation ermöglichen.Technische Spezifikationen des Heizkreisverteilers aus EdelstahlDer Systemverteiler überzeugt durch seine einfache, aber dennoch hochwertige Ausführung aus starkwandigem Edelstahl nach DIN EN 1264-4. Der Verteiler bietet ein Anschlussgewinde (1“ AG) für einfache Montagemöglichkeiten auf der linken Seite.Material: Edelstahl-Profilrohr, nicht geschweißt, entspricht DIN EN 1264-4Anschlüsse: 1" Innengewinde mit eingeschraubtem Übergangsnippel 1" Eurokonus x 1" AußengewindeDurchflussmesser: Regulierbare Durchflussmesser im Vorlauf (2,5 l/min)Rücklaufbalken: Mit integrierten Ventilen und HandverstellkappenStellantriebe: Ideal für den Anschluss von StellantriebenInklusive Verteilerendset: Für Befüllen, Entlüften und SpülenMontage: Verteiler wird mit schallgedämmten Stahlkonsolen und 2 Übergangsnippeln geliefertVorteilePreisgünstige und robuste Lösung für das ObjektgeschäftEinfacher und schneller Anschluss an den WärmeerzeugerRegulierbare Durchflussmesser und Absperrventile für optimale KontrolleFlexibel für verschiedene AnschlussmöglichkeitenMontage- und Inbetriebnahme des Systemverteilers EdelstahlDer Systemverteiler lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise sollten einzeln mit z.B. Kreppband beklebt und beschriftet werden.Spülen und Füllen der Heizkreise beim Systemverteiler EdelstahlVentile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offenlassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Technische Daten:Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 2Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 200 mm (inkl. Verteiler-Endset)Höhe: 350 mmTiefe: 86 mm› Download Technisches Datenblatt HeizkreisverteilerLieferumfang:1x Heizkreisverteiler für 2 Heizkreise

Eck-Verteiler-Anschluß-Set 1" IG x ÜM (2x Eckkugelhahn)Das Eck-Verteiler-Anschluss-Set 1" IG x ÜM für den Verteiler HKV-D besteht aus robustem Messing. Die Eckkugelhähne sind mit einer EPDM-Dichtung und einem konischen Innengewinde (NPT) versehen. Durch die rechtwinklige Bauweise eignet sich das Set ideal für die Installation in engen Räumen.Technische Daten:Werkstoff des Gehäuses: MessingNenninnendurchmesser Anschluss 1: 1 Zoll (25)Rohraußendurchmesser Anschluss 1: 38 mmAnschluss 1: Innengewinde konisch (NPT)Mit Kupplungsanschluss 1: JaNenninnendurchmesser Anschluss 2: 1 Zoll (25)Rohraußendurchmesser Anschluss 2: 40 mmAnschluss 2: Innengewinde konisch (NPT)Mit Kupplungsanschluss 2: JaDichtung: EPDMAusführung: rechtwinkligMax. Mediumtemperatur (Dauerbetrieb): 90 °CMin. Mediumtemperatur (Dauerbetrieb): -10 °COberfläche: beschichtetMit Entleerventil: NeinMit Ablaßmöglichkeit (Anschluss): NeinHöhe Handgriff: 30 mmLänge Handgriff: 52 mmVentilwinkel: 0 °Lieferumfang:1x Eck-Verteiler-Anschluss-Set, bestehend aus zwei Eckkugelhähnen
