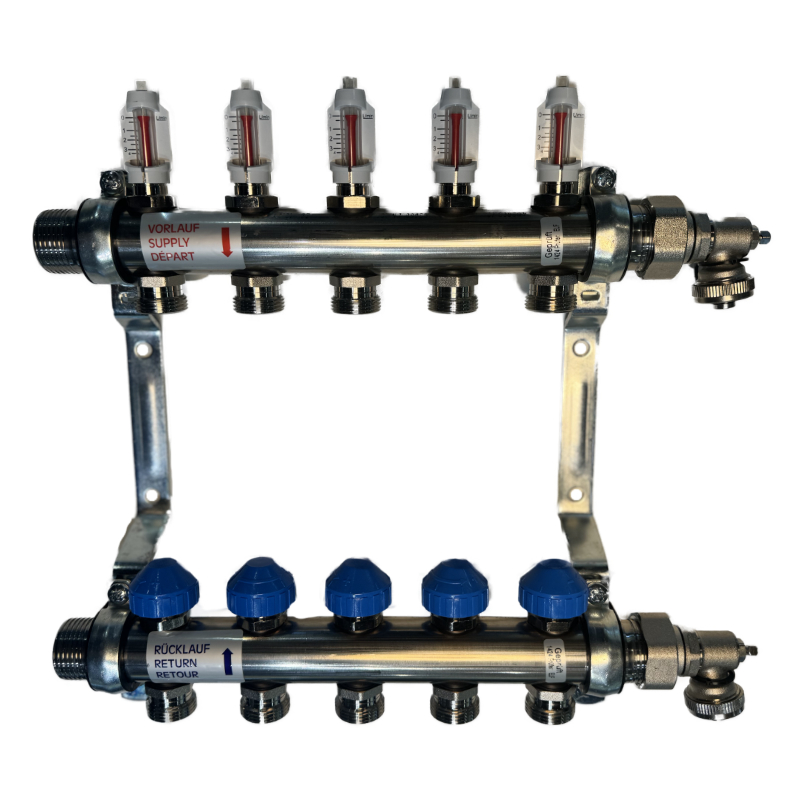

Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung im Komplett-Set, 9 Heizkreise

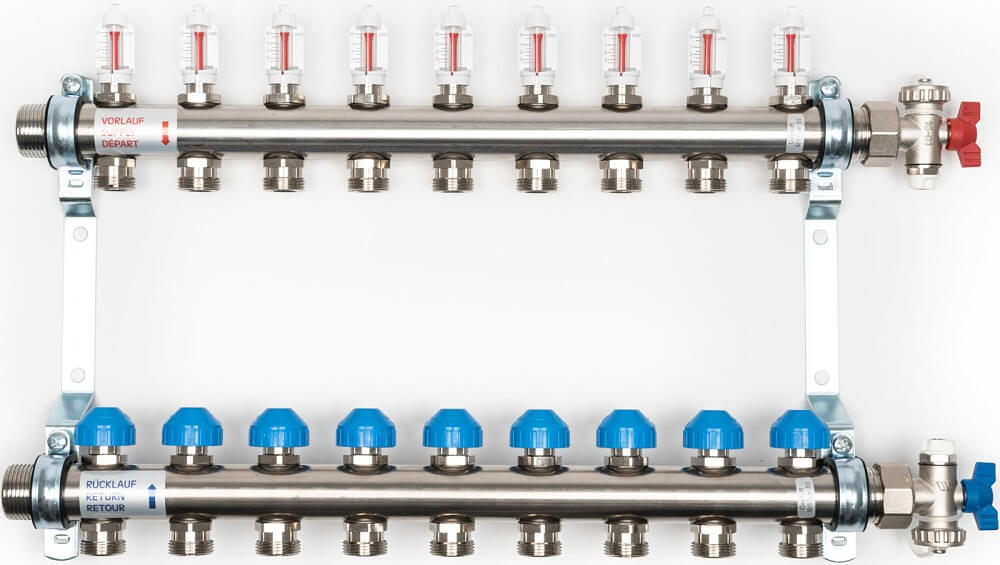

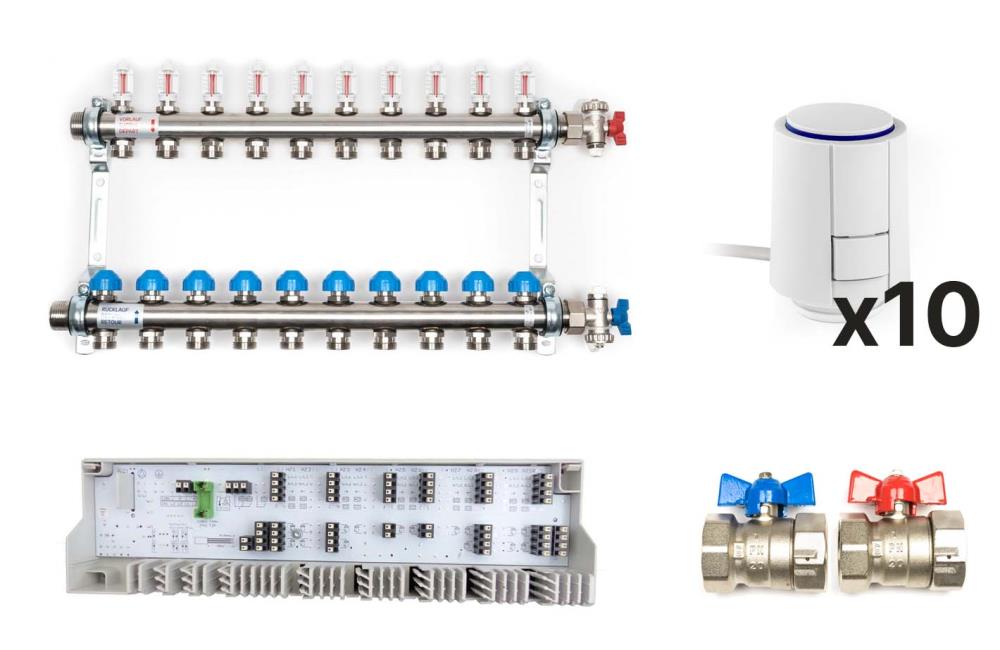

Heizkreisverteiler Komplett Set für Fussbodenheizung mit 9 HeizkreisenDie Systemteile rund um den Heizkreisverteiler bilden einen wesentlichen und relevanten Teil Ihrer gesamten Fussbodenheizung. Für einen zuverlässigen Heizbetrieb, enhält unser Heizkreisverteiler Komplett-Set perfekt aufeinander abgestimmte und bewährte Systemkomponenten. Unabhängig davon, für welches Fussbodenheizungssystem Sie sich entscheiden. Produktmerkmale:Heizkreisverteiler aus Edelstahl:Geeignet für NiedertemperatursystemeVor- und Rücklaufbalken aus robustem, hochwertigem, korrosionsbeständigem Edelstahl-Profil (nicht geschweißt), nach DIN EN 1264-4Funktions- und druckgeprüftRücklaufbalken mit integriertem Regelventil und SchutzkappenVorlaufbalken mit integriertem Durchflussmengenzähler (4 l/min)Für Heizrohre (Ø) 12, 14, 15, 16, 17 und 20 mmMöhlenhoff Anschlussleiste Alpha direct Standard, 230V:Einfache Installation mit schraubloser KlemmenanschlusstechnikIntuitive BedienungHohe FunktionssicherheitAbsenkkanal zum zeitgesteuerten Absenken der RaumtemperaturVersorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis directSchaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitetFür bis zu 15 Stellantriebe und 6 Zonen/ReglerWartungsfreiMöhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:Thermoelektrischer Stellantrieb zum energieeffizienten Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und FlächenkühlsystemAusführung: Stromlos zu (NC)Vollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage & modernes Design360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-ZertifiziertInkl. VA 10Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:Farbliche Differenzierung rot/blau Lieferumfang:1 x Heizkreisverteiler aus Edelstahl für 9 Heizkreise1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V9 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung› Download: Technisches Datenblatt Heizkreisverteiler› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha Basis direct› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5, 230 V› Download: Technisches Datenblatt Kugelhahnset 1" IG/IG rot/blauTechnische Daten:› Heizkreisverteiler Edelstahl, 12 Heizkreise:*Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 12Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 700 mm (inkl. Verteiler-Endset)Höhe: 300 mmTiefe: 83 mm› Möhlenhoff Anschlussleiste Alpha direct Standard Plus, 230V:*Zonen: 10Betriebsspannung: 230 V ±10 %, 50 HzSpannungsversorgung: Eurostecker (Zubehör) / externe SpannungsquelleLeistungsaufnahme im Leerlauf: <1 WMax. Leistungsaufnahme (ohne Verbraucher Pumpe/Kessel): 50 VAAbsicherung: T4AHMax. Anzahl Regler: 10Max. Anzahl Anschlussklemmen für Stellantriebe: 21Max. Anzahl anschließbare Stellantriebe à 1 W: 18Max. Nennlast aller Antriebe: 24 WPumpenschaltung: Schließerkontakt (einpolig schaltend) / direkter Anschluss über L‘/N‘ möglichKesselschaltung: Schließerkontakt (einpolig schaltend)Pumpen- und Kesselsteuerung Schaltleistung: 2 A, 200 VA induktivSchaltglied: RelaisEinschaltverzögerung: 2 MinutenNachlaufzeit: 2 Minuten, zusätzlich 0–15 Minuten einstellbar mittels DIP-SchalterVentilschutzfunktion: Alle 14 Tage für 10 MinutenPumpenschutzfunktion: Alle 14 Tage für 1 MinuteWirksinn stromlos zu (NC) / stromlos offen (NO): Einstellbar mittels DIP-SchalterChange Over-Eingang: Über potentialfreien Kontakt schaltbarTemperaturbegrenzer bzw. Taupunktwächter: Potentialfreier Öffnerkontakt, schaltbar, 24 V/230 V, 8 AHeizprogramme (optional): 2 über Timer-ModulTimer-Modul: Wochenschaltuhr, zwei unabhängige Schaltausgänge, mindestens 4 Absenkzeiten pro Tag und Schaltausgang programmierbar, GangreserveZulässige Umgebungstemperatur: 0 bis +50 °CZulässige Lagertemperatur: -20 bis +70 °CZulässige Umgebungsfeuchtigkeit: 80 % nicht kondensierendAnschlussklemmen: Schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte LeitungseinführungAnschlussleitung (massiv): NYM-J/NYM-O (max. 5 x 1,5 mm²)Anschlussleitung (flexibel): H03V2V2H2-F / H05V2V2H2-FZugentlastung: IntegriertNormen und Vorschriften: EN 60730-1, EN 60730-2-9Schutzklasse: IISchutzart: IP 20Material Abdeckung: ABSMaterial Gehäuse: ABSFarbe Abdeckung: Transparent, im Bereich der LEDs poliertFarbe Gehäuse: Lichtgrau (RAL 7035) › Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:*Stellweg: 4,0 mmBetriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msLeistungsaufnahme: 1 WattStellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid/lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95**) in Abhängigkeit vom Adapter auch höher***) in allen Montagelagen› Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:*Werkstoff: Gehäuse aus Messing, flachdichtendAnschlüsse: 1" IG/IGVPE: 1 Set á 2 Stück*Klick für Details

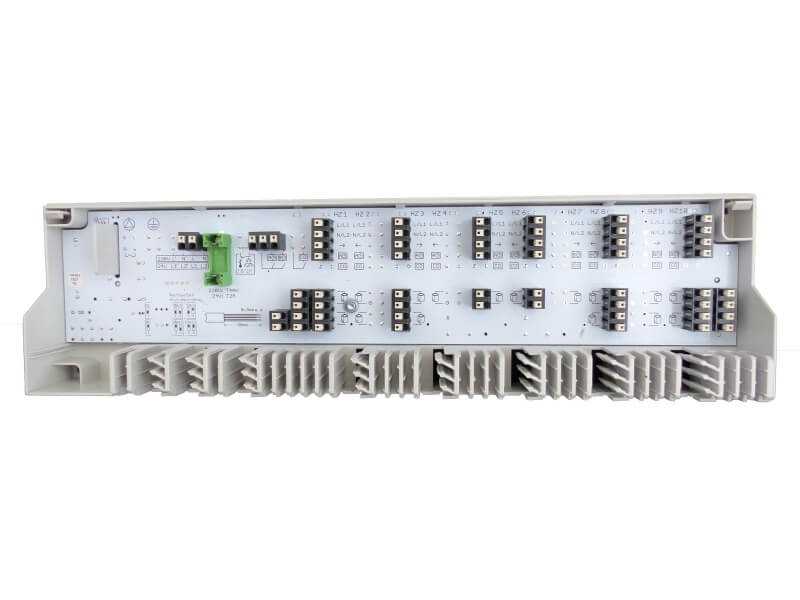

Möhlenhoff Anschlussleiste Alpha direct Standard | 24V/230V | 6 Zonen | B50302-06N2Die Alpha Basis direct Anschlussleiste fungiert als zentrale Steuereinheit für die Einzelraumregelung von Heiz- und Kühlsystemen mit Flächentemperierung.Sie wird mit allen Systemkomponenten wie Reglern und Stellantrieben verdrahtet. Die Alpha Basis direct versorgt die Komponenten mit Strom und leitet alle Schaltbefehle der Regler an die angeschlossenen Geräte weiter.Produktmerkmale:HeizbetriebAbsenkkanal - Anschluss für eine externe SystemuhrAnschlussmöglichkeit für externe SchaltuhrUnterstützung von bis zu 10 RaumthermostatenEinfache Montage mit SchraubenKomfortable Installation auf HutschieneBis zu 21 Anschlüsse für maximal 18 StellantriebeKlare, sprachneutrale SymboleGeeignet für NC- und NO-AntriebeSchraublose KlemmenanschlusstechnikBewährte Kabelführung mit normgerechter ZugentlastungIdeal für HeizsystemeWartungsfreiHohe Funktionssicherheit› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha

Möhlenhoff Anschlussleiste Alpha direct Komfort | 24 V | 6 Zonen | B40502-06N2Die Alpha Basis direct Komfort Anschlussleiste dient als zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen.Alpha Basis direct Komfort wird mit allen Systemkomponenten wie Regler und Stellantrieben verdrahtet. Alpha Basic direct Komfort versorgt alle Systemkomponenten mit Strom und alle Schaltbefehle der Regler werden über die Alpha Basic direct Komfort an die angeschlossenen Komponenten weitergeleitet.Produktmerkmale:Change Over-Eingang für Heizen/KühlenOptional integrierte Systemuhr (Timer-­Modul) im Gehäusedeckel zumzeitgesteuerten Absenken der RaumtemperaturEinstellbare Nachlaufzeit für die Pumpen- und KesselsteuerungWirksinn (NO oder NC) der Schaltausgänge und die Pumpennachlaufzeitper DIP-Schalter konfigurierbarPumpen-/Kessel­steuerungAnschluss Tau­punkt­sensor/Tem­pe­ratur­begrenzerAnschluss externe SchaltuhrStatusanzeige über LEDsfür bis zu 10 Raum­thermostateEinfache Montage mit SchraubenKomfortable Montage auf HutschieneBis zu 21 Anschlüsse für max. 18 StellantriebeSprachneutrale, eingängige SymbolikParametrierung über DIP-SchalterAnschluss TimermodulGeeignet für NC und NO-AntriebeSchraublose Klemmen­anschlusstechnikBewährte Kabelführung und normkonforme ­ZugentlastungAusstattung für Heiz- und/oder KühlsystemeWartungsfreiHohe Funktionssicherheit

Möhlenhoff Anschlussleiste Alpha direct Balance | 230 V | 8 Zonen | Typ B 21902-08N2 | 136000Die Anschlussleiste Alpha direct Balance von Möhlenhoff ist eine intelligente Einzelraumregelung und bietet maximalen Komfort und Energieeffizienz bei der Flächentemperierung. Darüber hinaus verfügt die Anschlussleiste über einen automatischen hydraulischen Abgleich, dieser wird vollkommen selbstständig und ohne zusätzliche Hardware durchgeführt.Produktmerkmale:Hochwertiges und modernes DesignIntegrierter TÜV zertifizierter "automatischer hydraulischer Abgleich"Einfache, intuitive Installation und Bedienung, ohne Vor- und RücklauffühlerSignalisierung des Status durch LEDsAnschluss für bis zu 17 StellantriebeAusgangszustand NCPumpen- und KesselsteuerungAnschluss für Taupunktsensor und AbsenkeingangHohe FunktionssicherheitWartungsfreiTechnische Daten:Betriebsspannung: 230 V / ±10% / 50 HzLeistungsaufnahme (ohne Pumpe/Kessel): max. 50 VALeistungsaufnahme (Leerlauf): <1 WAbsicherung: T4AHAnzahl Heizzonen: 8Schaltleistung je Heizzone: max. 1 AMax. Anzahl Stellantriebe: 17 (1x5 + 1x4 + 2x2 + 4x1)Einschaltstrom pro Stellantrieb: max. 500 mANennlast Stellantrieb: max. 24 WPumpenanschluss: Schließerkontakt (einpolig schaltend)Vor-Nachlaufzeit: 2 MinutenSchaltleistung: 2 A, 200 VA induktivKesselanschluss: Schließerkontakt (einpolig, schaltend)Vor-Nachlaufzeit: -Schaltleistung: 2 A, 200 VA induktivPumpenschutzfunktion: 3 Tage / 5 min.Wirksinn NC/NO: NCUmgebungstemperatur: 0 - 50 °CLager-/Transporttemperatur: -20 °C - +70 °CUmgebungsfeuchte: 5 - 80 %, nicht kondensierendERP-Klasse nach EU 811/2013: 1=1%Verschmutzungsgrad: 2Schutzklasse: IISchutzart: IP20Wirkungsweise: Typ 1 / Typ 1.CAußenabmessungen: 90 x 326,5 x 52 mmGewicht: 600 gAusführungs Schaltglied: RelaisÜberlastschutz: Strombegrenzung über GerätesicherungAbsekeingang: Über potentialfreien Kontakt schaltbarCO-Eingang: Über potentialfreien Kontakt schaltbarTemperaturbegrenzer bzw. Taupunktsensor: Über potentialfreien Öffnerkontakt, schaltbarAbdeckungsverriegelung: Zweifache Verrastung des Deckels auf dem Gehäuse – werkzeuglos nicht zu öffnen.Ventilschutzfunktion: 16 Tage / 5 minAnschlussklemmenLeiterquerschnitt: massiv: 0,2 bis 1,5 mm²Leiterquerschnitt feindrätig: 0,2..1,5 mm²Leiterquerschnitt feindrätig ADH: 0,2..1 mm²Leiterquerschnitt feindrätig ADH isoliert: 0,2..0,75 mm²Abisolierlänge: 8 bis 9 mmTemperatur Kegeldruckprüfung: 550 °CNormen und Vorschriften: EN 60730-1 / EN 60730-2-9 / ElektroG, bzw. RoHS-KonformAusführung Netzanschluss: Klemmen NYM-Anschluss 3 x 1,5 mm²Zugentlastung: IntegriertMaterial Gehäuse: ABSMontageart: Wandmontage/DIN-Schiene (TS35/35 x 7,5mm)Farbe Gehäuse: RAL7035 (Lichtgrau)Farbe Abdeckung: Transparent, im Bereich der LEDs poliert› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste direct BalanceLieferumfang:1 x Möhlenhoff Anschlussleiste Alpha direct Balance Typ B 21902-08N2

Heizkreisverteiler Komplett Set für Fussbodenheizung mit 9 HeizkreisenDie Systemteile rund um den Heizkreisverteiler bilden einen wesentlichen und relevanten Teil Ihrer gesamten Fussbodenheizung. Für einen zuverlässigen Heizbetrieb, enhält unser Heizkreisverteiler Komplett-Set perfekt aufeinander abgestimmte und bewährte Systemkomponenten. Unabhängig davon, für welches Fussbodenheizungssystem Sie sich entscheiden. Produktmerkmale:Heizkreisverteiler aus Edelstahl:Geeignet für NiedertemperatursystemeVor- und Rücklaufbalken aus robustem, hochwertigem, korrosionsbeständigem Edelstahl-Profil (nicht geschweißt), nach DIN EN 1264-4Funktions- und druckgeprüftRücklaufbalken mit integriertem Regelventil und SchutzkappenVorlaufbalken mit integriertem Durchflussmengenzähler (4 l/min)Für Heizrohre (Ø) 12, 14, 15, 16, 17 und 20 mmMöhlenhoff Anschlussleiste Alpha direct Standard, 230V:Einfache Installation mit schraubloser KlemmenanschlusstechnikIntuitive BedienungHohe FunktionssicherheitAbsenkkanal zum zeitgesteuerten Absenken der RaumtemperaturVersorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis directSchaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitetFür bis zu 15 Stellantriebe und 6 Zonen/ReglerWartungsfreiMöhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:Thermoelektrischer Stellantrieb zum energieeffizienten Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und FlächenkühlsystemAusführung: Stromlos zu (NC)Vollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage & modernes Design360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-ZertifiziertInkl. VA 10Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:Farbliche Differenzierung rot/blau Lieferumfang:1 x Heizkreisverteiler aus Edelstahl für 9 Heizkreise1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V9 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung› Download: Technisches Datenblatt Heizkreisverteiler› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha Basis direct› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5, 230 V› Download: Technisches Datenblatt Kugelhahnset 1" IG/IG rot/blauTechnische Daten:› Heizkreisverteiler Edelstahl, 12 Heizkreise:*Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 12Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 700 mm (inkl. Verteiler-Endset)Höhe: 300 mmTiefe: 83 mm› Möhlenhoff Anschlussleiste Alpha direct Standard Plus, 230V:*Zonen: 10Betriebsspannung: 230 V ±10 %, 50 HzSpannungsversorgung: Eurostecker (Zubehör) / externe SpannungsquelleLeistungsaufnahme im Leerlauf: <1 WMax. Leistungsaufnahme (ohne Verbraucher Pumpe/Kessel): 50 VAAbsicherung: T4AHMax. Anzahl Regler: 10Max. Anzahl Anschlussklemmen für Stellantriebe: 21Max. Anzahl anschließbare Stellantriebe à 1 W: 18Max. Nennlast aller Antriebe: 24 WPumpenschaltung: Schließerkontakt (einpolig schaltend) / direkter Anschluss über L‘/N‘ möglichKesselschaltung: Schließerkontakt (einpolig schaltend)Pumpen- und Kesselsteuerung Schaltleistung: 2 A, 200 VA induktivSchaltglied: RelaisEinschaltverzögerung: 2 MinutenNachlaufzeit: 2 Minuten, zusätzlich 0–15 Minuten einstellbar mittels DIP-SchalterVentilschutzfunktion: Alle 14 Tage für 10 MinutenPumpenschutzfunktion: Alle 14 Tage für 1 MinuteWirksinn stromlos zu (NC) / stromlos offen (NO): Einstellbar mittels DIP-SchalterChange Over-Eingang: Über potentialfreien Kontakt schaltbarTemperaturbegrenzer bzw. Taupunktwächter: Potentialfreier Öffnerkontakt, schaltbar, 24 V/230 V, 8 AHeizprogramme (optional): 2 über Timer-ModulTimer-Modul: Wochenschaltuhr, zwei unabhängige Schaltausgänge, mindestens 4 Absenkzeiten pro Tag und Schaltausgang programmierbar, GangreserveZulässige Umgebungstemperatur: 0 bis +50 °CZulässige Lagertemperatur: -20 bis +70 °CZulässige Umgebungsfeuchtigkeit: 80 % nicht kondensierendAnschlussklemmen: Schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte LeitungseinführungAnschlussleitung (massiv): NYM-J/NYM-O (max. 5 x 1,5 mm²)Anschlussleitung (flexibel): H03V2V2H2-F / H05V2V2H2-FZugentlastung: IntegriertNormen und Vorschriften: EN 60730-1, EN 60730-2-9Schutzklasse: IISchutzart: IP 20Material Abdeckung: ABSMaterial Gehäuse: ABSFarbe Abdeckung: Transparent, im Bereich der LEDs poliertFarbe Gehäuse: Lichtgrau (RAL 7035) › Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:*Stellweg: 4,0 mmBetriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msLeistungsaufnahme: 1 WattStellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid/lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95**) in Abhängigkeit vom Adapter auch höher***) in allen Montagelagen› Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:*Werkstoff: Gehäuse aus Messing, flachdichtendAnschlüsse: 1" IG/IGVPE: 1 Set á 2 Stück*Klick für Details

Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung im Komplett Set, 10 HeizkreiseDynamischer Systemverteiler mit automatischem, hydraulischen Abgleich. Er überwacht und gleicht autodynamisch gegebenenfalls anfallende Druckschwankungen im Rohrnetz aus. Der Premiumverteiler hält die Durchflussmenge gleichbleibend und führt somit zur idealen Wärmeverteilung sowie Ausnutzung der Anlage. Er ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.Die Systemteile rund um den Heizkreisverteiler bilden einen wesentlichen und relevanten Teil Ihrer gesamten Flächenheizung. Für einen zuverlässigen Heizbetrieb, enhält unser Heizkreisverteiler «Premium» Komplett-Set perfekt aufeinander abgestimmte und bewährte Systemkomponenten. Unabhängig davon, für welches Fussbodenheizungssystem Sie sich entscheiden. Produktmerkmale:Dynamischer Heizkreisverteiler «Premium» aus Edelstahl:Hochwertiger, robuster Systemverteiler aus starkwandigem Edelstahl-Präzisionsrundrohr mit automatischer DurchflussregelungZeit- und kostensparende InstallationDurchfluss durch je ein stufenlos einstellbares Ventil mit Absperrfunktion pro Heizkreis im Rücklauf. Ein Schauglas im Vorlauf bietet zur Überprüfung eine optische FunktionskontrolleVentilanschluss M 30x1,5 für alle gängigen StellantriebePräzise Einregulierung auch bei hohen WassermengenKein Nachjustieren im späteren BetriebWartungsfreiHochwertige EPDM O-Ring-Dichtungen versprechen dauerhafte Leichtgängigkeit und hohe BeständigkeitFlachdichtende Anschlüsse zum Wärmeerzeuger 1" AG, Anschluss an Heizkreise mit Eurokonus G 3/4" für KlemmverschraubungInkl. Verteilerendset (55 mm) zum Befüllen, Entleeren und Spülen. 3/4"-Anschluss, schwenkbar (lose beiliegend)Vormontiert auf Wandhalterung, Rohrschellen schallgedämmt gemäß DIN 4109KfW förderfähig (Fördertatbestand 2)Gemäß DIN EN 1264-4Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:Einfache Installation mit schraubloser KlemmenanschlusstechnikIntuitive BedienungHohe FunktionssicherheitAbsenkkanal zum zeitgesteuerten Absenken der RaumtemperaturVersorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis directSchaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitetFür bis zu 15 Stellantriebe und 6 Zonen/ReglerWartungsfreiMöhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:Thermoelektrischer Stellantrieb zum energieeffizienten Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und FlächenkühlsystemAusführung: Stromlos zu (NC)Vollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage & modernes Design360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-ZertifiziertInkl. VA 10Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:Farbliche Differenzierung rot/blau Lieferumfang:1 x Dynamischer Heizkreisverteiler «Premium» aus Edelstahl, 10 Heizkreise1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V10 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung› Download: Technisches Datenblatt Dynamischer Heizkreisverteiler «Premium»› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha Basis direct› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5, 230 V› Download: Technisches Datenblatt Kugelhahnset 1" IG/IG rot/blauTechnische Daten:› Dynamischer Heizkreisverteiler «Premium» aus Edelstahl, 10 Heizkreise:*Anzahl Heizkreise: 10Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 615 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °C› Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:*Betriebsspannung: 230 V / +/-10% / 50 HzSpannungsversorgung: über Basis/externes NetzteilSchutzart: IP 20Schutzklasse: IISchaltleistung: 2 A ohmsche Last, 200 VA InduktivEinstellbereich Solltemperaturvorgabe: 10°C bis 28°CAuflösung Soll-Temperaturvorgabe: 0,25°CAbsenktemperatur: 4°CMax. anschließbare Stellantriebe: 15 (max. 3 W/Stellantrieb)Anschlussklemmen: 5 Schraubklemmen - 0,22 mm2 bis 1,5 mm2Material: PC + ABSFarbe: signalweiß (RAL 9003)Abmessung (HxBxT): 86 x 86 x 31 mm› Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:*Stellweg: 4,0 mmBetriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msLeistungsaufnahme: 1 WattStellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid/lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95**) in Abhängigkeit vom Adapter auch höher***) in allen Montagelagen› Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:*Werkstoff: Gehäuse aus Messing, flachdichtendAnschlüsse: 1" IG/IGVPE: 1 Set á 2 Stück*Klick für Details
