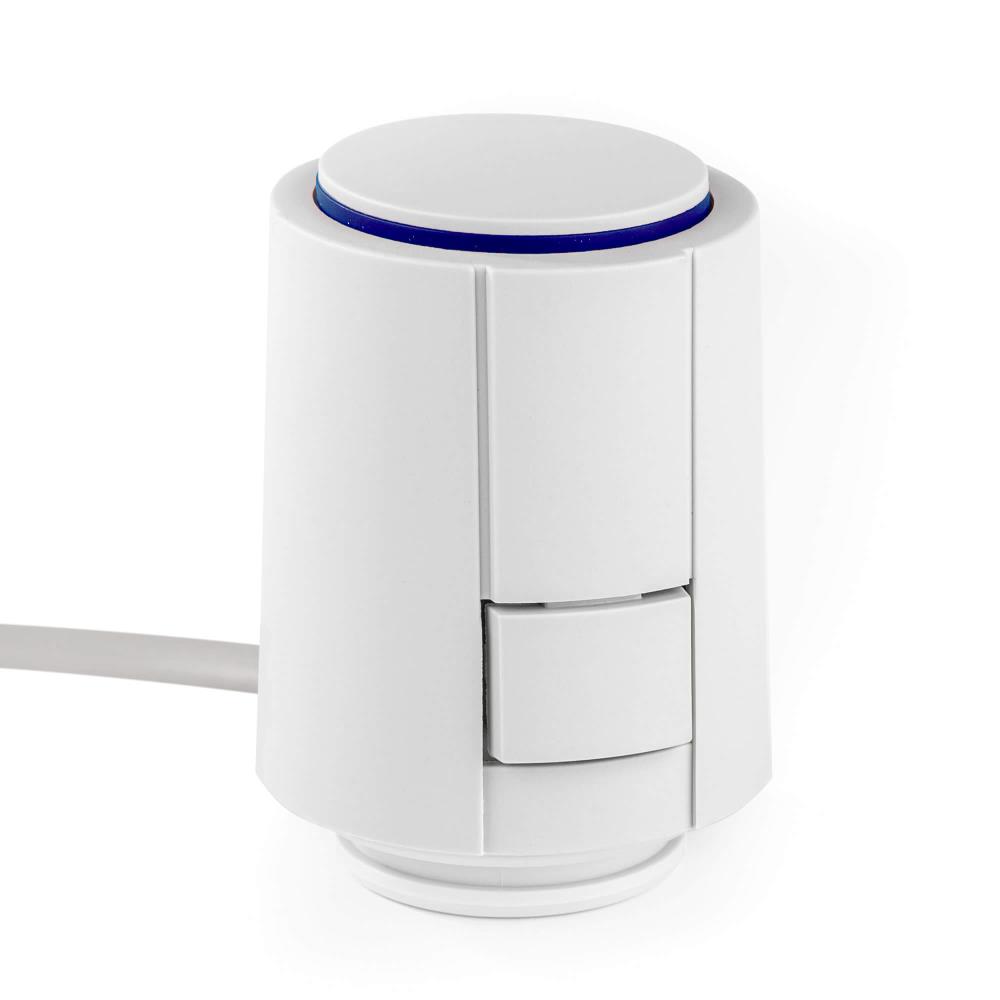

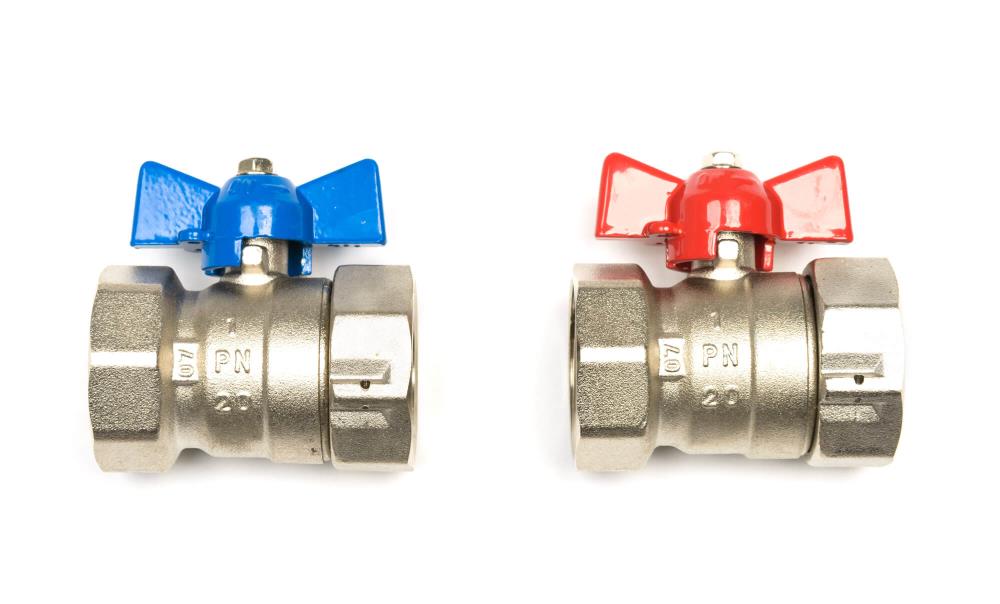

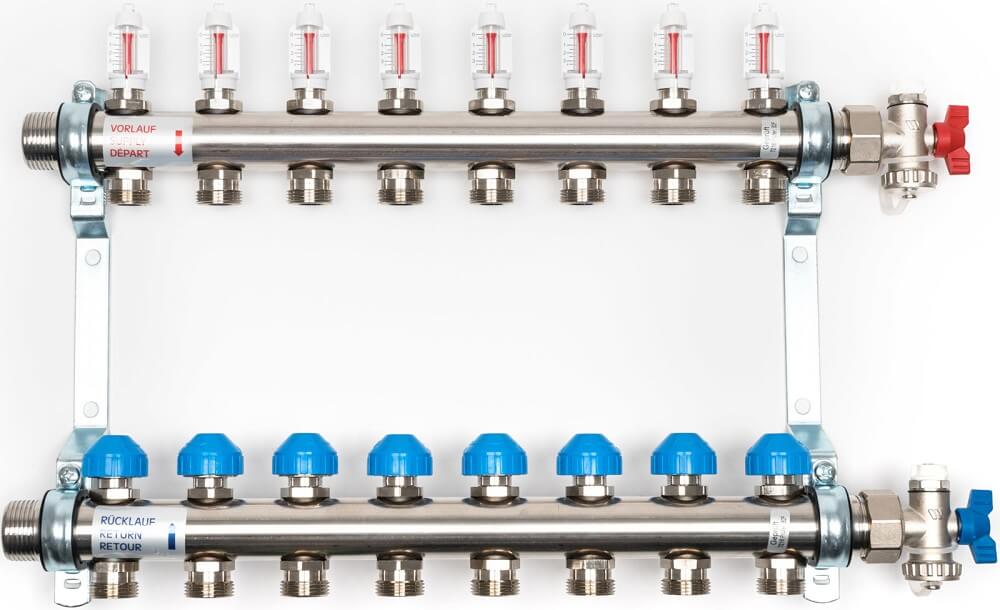

Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung im Komplett-Set, 8 Heizkreise

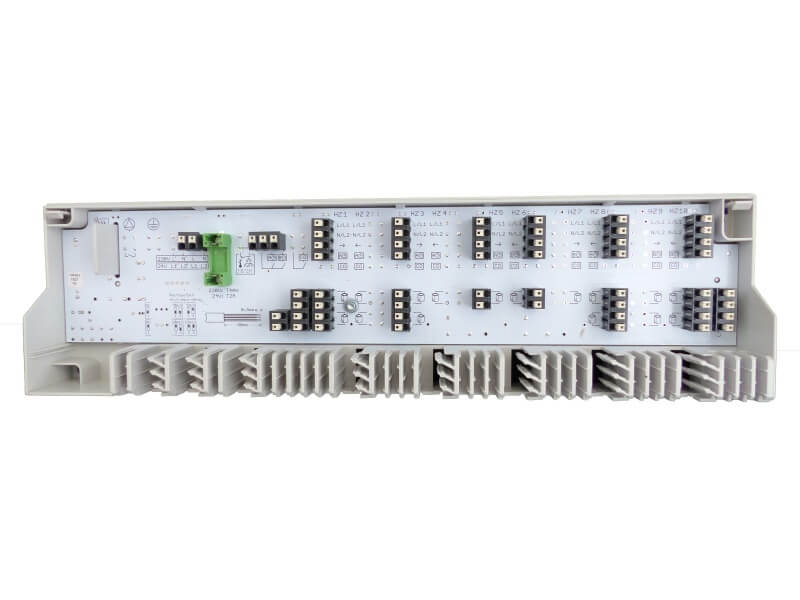

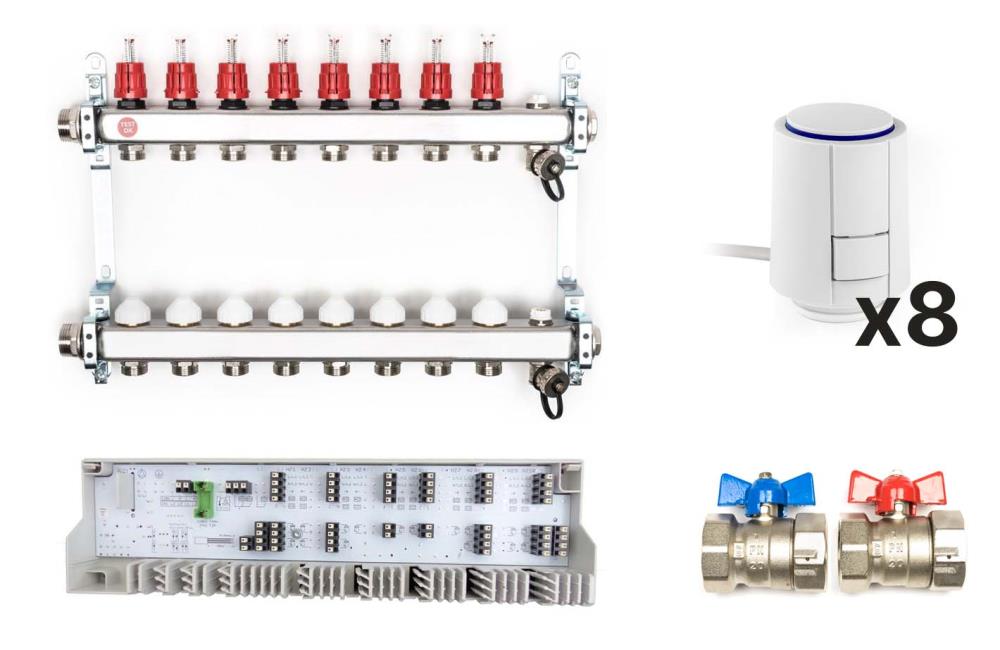

Heizkreisverteiler Komplett Set für Fussbodenheizung mit 8 HeizkreisenDie Systemteile rund um den Heizkreisverteiler bilden einen wesentlichen und relevanten Teil Ihrer gesamten Fussbodenheizung. Für einen zuverlässigen Heizbetrieb, enhält unser Heizkreisverteiler Komplett-Set perfekt aufeinander abgestimmte und bewährte Systemkomponenten. Unabhängig davon, für welches Fussbodenheizungssystem Sie sich entscheiden. Produktmerkmale:Heizkreisverteiler aus Edelstahl:Geeignet für NiedertemperatursystemeVor- und Rücklaufbalken aus robustem, hochwertigem, korrosionsbeständigem Edelstahl-Profil (nicht geschweißt), nach DIN EN 1264-4Funktions- und druckgeprüftRücklaufbalken mit integriertem Regelventil und SchutzkappenVorlaufbalken mit integriertem Durchflussmengenzähler (4 l/min)Für Heizrohre (Ø) 12, 14, 15, 16, 17 und 20 mmMöhlenhoff Anschlussleiste Alpha direct Standard, 230V:Einfache Installation mit schraubloser KlemmenanschlusstechnikIntuitive BedienungHohe FunktionssicherheitAbsenkkanal zum zeitgesteuerten Absenken der RaumtemperaturVersorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis directSchaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitetFür bis zu 15 Stellantriebe und 6 Zonen/ReglerWartungsfreiMöhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:Thermoelektrischer Stellantrieb zum energieeffizienten Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und FlächenkühlsystemAusführung: Stromlos zu (NC)Vollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage & modernes Design360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-ZertifiziertInkl. VA 10Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:Farbliche Differenzierung rot/blau Lieferumfang:1 x Heizkreisverteiler aus Edelstahl für 8 Heizkreise1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V8 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung› Download: Technisches Datenblatt Heizkreisverteiler› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha Basis direct› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5, 230 V› Download: Technisches Datenblatt Kugelhahnset 1" IG/IG rot/blauTechnische Daten:› Heizkreisverteiler Edelstahl, 12 Heizkreise:*Werkstoff: Rostfreier EdelstahlAnzahl Heizkreise: 12Seitl. Anschluss (Wärmeerzeuger): 1" IGAnschluss Fussbodenheizungsgruppen: 3/4" EurokonusAufnahme Stellantrieb: M30 x 1,5Abmessungen:Breite: 700 mm (inkl. Verteiler-Endset)Höhe: 300 mmTiefe: 83 mm› Möhlenhoff Anschlussleiste Alpha direct Standard Plus, 230V:*Zonen: 10Betriebsspannung: 230 V ±10 %, 50 HzSpannungsversorgung: Eurostecker (Zubehör) / externe SpannungsquelleLeistungsaufnahme im Leerlauf: <1 WMax. Leistungsaufnahme (ohne Verbraucher Pumpe/Kessel): 50 VAAbsicherung: T4AHMax. Anzahl Regler: 10Max. Anzahl Anschlussklemmen für Stellantriebe: 21Max. Anzahl anschließbare Stellantriebe à 1 W: 18Max. Nennlast aller Antriebe: 24 WPumpenschaltung: Schließerkontakt (einpolig schaltend) / direkter Anschluss über L‘/N‘ möglichKesselschaltung: Schließerkontakt (einpolig schaltend)Pumpen- und Kesselsteuerung Schaltleistung: 2 A, 200 VA induktivSchaltglied: RelaisEinschaltverzögerung: 2 MinutenNachlaufzeit: 2 Minuten, zusätzlich 0–15 Minuten einstellbar mittels DIP-SchalterVentilschutzfunktion: Alle 14 Tage für 10 MinutenPumpenschutzfunktion: Alle 14 Tage für 1 MinuteWirksinn stromlos zu (NC) / stromlos offen (NO): Einstellbar mittels DIP-SchalterChange Over-Eingang: Über potentialfreien Kontakt schaltbarTemperaturbegrenzer bzw. Taupunktwächter: Potentialfreier Öffnerkontakt, schaltbar, 24 V/230 V, 8 AHeizprogramme (optional): 2 über Timer-ModulTimer-Modul: Wochenschaltuhr, zwei unabhängige Schaltausgänge, mindestens 4 Absenkzeiten pro Tag und Schaltausgang programmierbar, GangreserveZulässige Umgebungstemperatur: 0 bis +50 °CZulässige Lagertemperatur: -20 bis +70 °CZulässige Umgebungsfeuchtigkeit: 80 % nicht kondensierendAnschlussklemmen: Schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte LeitungseinführungAnschlussleitung (massiv): NYM-J/NYM-O (max. 5 x 1,5 mm²)Anschlussleitung (flexibel): H03V2V2H2-F / H05V2V2H2-FZugentlastung: IntegriertNormen und Vorschriften: EN 60730-1, EN 60730-2-9Schutzklasse: IISchutzart: IP 20Material Abdeckung: ABSMaterial Gehäuse: ABSFarbe Abdeckung: Transparent, im Bereich der LEDs poliertFarbe Gehäuse: Lichtgrau (RAL 7035) › Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:*Stellweg: 4,0 mmBetriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msLeistungsaufnahme: 1 WattStellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid/lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95**) in Abhängigkeit vom Adapter auch höher***) in allen Montagelagen› Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:*Werkstoff: Gehäuse aus Messing, flachdichtendAnschlüsse: 1" IG/IGVPE: 1 Set á 2 Stück*Klick für Details

Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung im Komplett Set, 6 HeizkreiseDynamischer Systemverteiler mit automatischem, hydraulischen Abgleich. Er überwacht und gleicht autodynamisch gegebenenfalls anfallende Druckschwankungen im Rohrnetz aus. Der Premiumverteiler hält die Durchflussmenge gleichbleibend und führt somit zur idealen Wärmeverteilung sowie Ausnutzung der Anlage. Er ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.Die Systemteile rund um den Heizkreisverteiler bilden einen wesentlichen und relevanten Teil Ihrer gesamten Flächenheizung. Für einen zuverlässigen Heizbetrieb, enhält unser Heizkreisverteiler «Premium» Komplett-Set perfekt aufeinander abgestimmte und bewährte Systemkomponenten. Unabhängig davon, für welches Fussbodenheizungssystem Sie sich entscheiden. Produktmerkmale:Dynamischer Heizkreisverteiler «Premium» aus Edelstahl:Hochwertiger, robuster Systemverteiler aus starkwandigem Edelstahl-Präzisionsrundrohr mit automatischer DurchflussregelungZeit- und kostensparende InstallationDurchfluss durch je ein stufenlos einstellbares Ventil mit Absperrfunktion pro Heizkreis im Rücklauf. Ein Schauglas im Vorlauf bietet zur Überprüfung eine optische FunktionskontrolleVentilanschluss M 30x1,5 für alle gängigen StellantriebePräzise Einregulierung auch bei hohen WassermengenKein Nachjustieren im späteren BetriebWartungsfreiHochwertige EPDM O-Ring-Dichtungen versprechen dauerhafte Leichtgängigkeit und hohe BeständigkeitFlachdichtende Anschlüsse zum Wärmeerzeuger 1" AG, Anschluss an Heizkreise mit Eurokonus G 3/4" für KlemmverschraubungInkl. Verteilerendset (55 mm) zum Befüllen, Entleeren und Spülen. 3/4"-Anschluss, schwenkbar (lose beiliegend)Vormontiert auf Wandhalterung, Rohrschellen schallgedämmt gemäß DIN 4109KfW förderfähig (Fördertatbestand 2)Gemäß DIN EN 1264-4Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:Einfache Installation mit schraubloser KlemmenanschlusstechnikIntuitive BedienungHohe FunktionssicherheitAbsenkkanal zum zeitgesteuerten Absenken der RaumtemperaturVersorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis directSchaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitetFür bis zu 15 Stellantriebe und 6 Zonen/ReglerWartungsfreiMöhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:Thermoelektrischer Stellantrieb zum energieeffizienten Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz- und FlächenkühlsystemAusführung: Stromlos zu (NC)Vollständige Kompatibilität zum VentiladaptersystemEinfache Steckmontage & modernes Design360° MontagelagePatentierter 100%-Schutz bei undichten Ventilen„First-Open“-FunktionAnpassungskontrolle auf das VentilAusrichthilfe auf dem VentilKompakte Bauform, geringe AbmessungenRundum-FunktionsanzeigeGeräuschlos & wartungsfreiHohe Funktionssicherheit & LebenserwartungÜberspannungsgarantieTÜV-ZertifiziertInkl. VA 10Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:Farbliche Differenzierung rot/blau Lieferumfang:1 x Dynamischer Heizkreisverteiler «Premium» aus Edelstahl, 6 Heizkreise1 x Möhlenhoff Anschlussleiste Alpha direct Standard, 230V6 x Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V1 x Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung› Download: Technisches Datenblatt Dynamischer Heizkreisverteiler «Premium»› Download: Technisches Datenblatt Möhlenhoff Anschlussleiste Alpha Basis direct› Download: Technisches Datenblatt Möhlenhoff Stellantrieb 5, 230 V› Download: Technisches Datenblatt Kugelhahnset 1" IG/IG rot/blauTechnische Daten:› Dynamischer Heizkreisverteiler «Premium» aus Edelstahl, 6 Heizkreise:*Anzahl Heizkreise: 6Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 415 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °C› Möhlenhoff Anschlussleiste Alpha direct Standard, 230V:*Betriebsspannung: 230 V / +/-10% / 50 HzSpannungsversorgung: über Basis/externes NetzteilSchutzart: IP 20Schutzklasse: IISchaltleistung: 2 A ohmsche Last, 200 VA InduktivEinstellbereich Solltemperaturvorgabe: 10°C bis 28°CAuflösung Soll-Temperaturvorgabe: 0,25°CAbsenktemperatur: 4°CMax. anschließbare Stellantriebe: 15 (max. 3 W/Stellantrieb)Anschlussklemmen: 5 Schraubklemmen - 0,22 mm2 bis 1,5 mm2Material: PC + ABSFarbe: signalweiß (RAL 9003)Abmessung (HxBxT): 86 x 86 x 31 mm› Möhlenhoff Stellantrieb 5 inkl. VA 10, 230 V:*Stellweg: 4,0 mmBetriebsspannung: 24/230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: < 550 mA für max. 100 msLeistungsaufnahme: 1 WattStellkraft: 100 N ±5%Medientemperatur: 0 bis +100°C **Lagertemperatur: -25°C bis +60°CUmgebungstemperatur: 0 bis +60°CSchutzgrad/Schutzklasse: IP 54 *** / IIGehäusematerial/ -farbe: Polyamid/lichtgrau (RAL 7035)Anschlussleitung/ -farbe: 2 x 0,75 mm² PVC / lichtgrau (RAL 7035)Leitungslänge: 1 mGewicht mit Anschlusskabel (1 Meter): 100 gÜberspannungsfestigkeit nach EN 60730-1: min. 2,5 kV*) gemessen mit Präzisions-Leistungsmessgerät LMG95**) in Abhängigkeit vom Adapter auch höher***) in allen Montagelagen› Kugelhahn-Set 1", Innengewinde/Innengewinde mit Verschraubung:*Werkstoff: Gehäuse aus Messing, flachdichtendAnschlüsse: 1" IG/IGVPE: 1 Set á 2 Stück*Klick für Details

Dynamischer Edelstahl-Systemverteiler «Premium» mit automatischer Durchflussregelung, 6 HeizkreiseDer Systemverteiler «Premium» aus Edelstahl bietet eine optimale Lösung für die Verteilung und Regulierung von Heizkreisläufen in Flächenheizungen. Mit versetzten Vor- und Rücklaufbalken ermöglicht er eine einfache Montage ohne Ausgleichsstücke, was die Anzahl der Dichtstellen verringert. Die integrierten Durchflussmengenanzeiger (0 bis 4 l/min) sorgen für eine präzise Steuerung von bis zu 12 Heizkreisen.Dank der geringen Einbautiefe von ca. 86 mm eignet er sich auch für enge Montagesituationen. Der Verteiler wird mit schallgedämmter Halterung und Bezeichnungsschildern geliefert und ist für Heizrohre in verschiedenen Durchmessern (12–20 mm) geeignet.Robust, flexibel und zuverlässig – dieser Systemverteiler bietet eine hochwertige Lösung für professionelle Heizungsinstallationen.Der Systemverteiler ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.Technische Spezifikationen des Systemverteilers «Premium» EdelstahlDer Systemverteiler «Premium» überzeugt durch seine hochwertige Ausführung aus starkwandigem Präzisionsrundrohr nach DIN EN 1264-4. Der Verteiler bietet beidseitige Anschlussgewinde (1“ AG) für flexible Montagemöglichkeiten auf der rechten oder linken Seite.Material: EdelstahlAnschlussgewinde: 1“ AG beidseitigEinbautiefe: Geringe Einbautiefe von ca. 86 mm für den Einbau in Wandstärken ab 90 mmHeizkreisanschluss: ¾“ AG EK, kompatibel mit KlemmringverschraubungenDurchflussmengenanzeiger: Integrierte Skala von 0 bis 4 l/min für präzise KontrolleKapazität: Geeignet für bis zu 12 HeizkreiseVentilanschluss: M30 x 1,5 mm für Stellantriebe, mit einem Ventilabstand von 50 mmKompatible Rohrdimensionen: 12, 14, 15, 16, 17 und 20 mmPrüfverfahren: Geprüft im Differenzdruckprüfverfahren bei 6 barMaximaler Prüfdruck: 6 bar (max. 24 h, bei < 30°C)Frostschutzmittel: Geeignet für Wasser-Glykol-Mischungen (30% Glykol)Schallgedämmte Halterung: Lieferung inklusive Halterungsvorrichtung gemäß DIN 4109 für Wand- oder SchrankmontageVentilschließmaß: 11,8 mmMontage- und Inbetriebnahme des Systemverteilers «Premium»Der Systemverteiler «Premium» lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise werden mit den beigelegten Selbstklebe-Etiketten markiert.Spülen und Füllen der Heizkreise beim Systemverteiler «Premium»Ventile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offen lassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Durchfluss-Einregulierung für den Systemverteiler «Premium»Ventil schließen: Schutzkappe am Rücklauf des Heizkreises abnehmen und das Ventil mit einem Entlüfterschlüssel rechtsdrehend schließen (kleinster Wert).Volumenstrom einstellen: Den Volumenstrom durch Linksdrehen der Regulierspindel am Rücklaufventil regulieren. Der tatsächliche Durchflusswert wird am Durchflussmesser abgelesen. Beachten: Der Durchflussmesser dient nur zur Anzeige, nicht zur Regulierung.Einstellung überprüfen: Achten Sie darauf, dass das Feingewinde der Spindel nicht über den Sechskant SW 19 hinausragt. Für vollen Durchfluss das Ventil 2,5 bis 3 Umdrehungen öffnen.Schutzkappe aufsetzen: Nach der Einstellung die Schutzkappe oder den Stellantrieb wieder aufschrauben, um die Ventile vor Fremdeinwirkung und Verschmutzung zu schützen.Technische Daten:Anzahl Heizkreise: 6Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 415 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °CLieferumfang:1 x Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung, 6 Heizkreise1 x Verteilerendset (55 mm)

Erweiterungsset "Regelstation" für Fußbodenheizungsset  Mit diesem Set können Sie eine Niedrigtemperatur-Flächenheizung (Fußbodenheizung) an eine bereits bestehende Hochtemperatur-Anlage  (Heizkörper) anschliessen und beide Heizkreise durch einen gemeinsamen Strang versorgen. Dieses Set dient bestens z.B. im Sanierungsfalle wenn eine Etage Heizkörper und eine weitere Fußbodenheizung verlegt werden soll. Hiermit kann die Regelung der Vorlauftemperatur auf einen vorgewählten festen Sollwert (30 – 50 °C) erfolgen. (Nur für Zweirohrheizung geeignet). Mit analogen oder LCD Raumthermostat erhältlich.Set30 m²40 m²50 m²60 m²70 m²80 m²90 m²100 m²Regelstation mit Hocheffizienz-Pumpe1 xMöhlenhoff Anschlussleiste Alpha direct 230V1 x 6 Zonen1 x 10 ZonenHeizkreisverteiler aus Edelstahl2 HK3 HK4 HK4 HK6 HK7 HK8 HK9 HKKlemmverschraubungen4 x6 x8 x8 x12 x14 x16 x18 xVerteilerschrank Unterputz*UP 3UP 4UP 5Raumthermostat Alpha Regler direct Analog 230 V oder Standard-Display2 x2 x3 x4 x5 x6 x6 x7 xStellantriebe Standard VM 230 V2 x3 x3 x4 x6 x7 x8 x9 xWinkelspangen 90°3 x6 x6 x8 x12 x14 x16 x18 x  Produktinformationen Verteilerschrank Verteilerschrank weiss Unterputz (UP ) in verschiedenen Ausführungen - von 2 bis 12 KreisenHöhenverstellbare StandfüßeSteckbare FrontsichtblendeDemontierbare EstrichpralleisteFeste Rückwand mit horizontalen Schlitzen für eine universelle und einfache MontageRahmen und Tür ausgerichtet für putz- und wandbündigen AnschlussVerteilerschrankHeizkreiseNischenbreiteEinbaumaßHöheTiefeUP 36 bis 8725 mm680 mm690 - 790 mm110 - 160 mmUP 49 bis 11875 mm830 mm690 - 790 mm110 - 160 mmUP 512 bis 151075 mm1030 mm690 - 790 mm110 - 160 mm  Daten Regelstation  Max. Betriebstemperatur: 90 °CMax. Betriebsdruck: 6 barTemperatur Regelbereich: 30 - 50 °CWerkeinstellung der Vorlauftemperatur: 44 °CWerkeinstellung Temperturbegrenzer: 55 °CNennwärmeleistung: ca. 10 kW (dies ist abhängig vom Volumenstrom, der Rohrnetzkennlinie und der Temperaturspreizung)Selbstregulierende HE Pumpe, Fabrikat WiloVerteiler-Anschluss-Set2 x 1" Messing Festwertregelverteiler mit maximiertem Querschnitt und integrierten ThermometernKessel-vorlaufseitiges 3/4" IG Thermostatventil mit FlüssigkeitsfühlerKessel-rücklaufseitiges 3/4" IG Regulierventil

Dynamischer Edelstahl-Systemverteiler «Premium» mit automatischer Durchflussregelung, 8 HeizkreiseDer Systemverteiler «Premium» aus Edelstahl bietet eine optimale Lösung für die Verteilung und Regulierung von Heizkreisläufen in Flächenheizungen. Mit versetzten Vor- und Rücklaufbalken ermöglicht er eine einfache Montage ohne Ausgleichsstücke, was die Anzahl der Dichtstellen verringert. Die integrierten Durchflussmengenanzeiger (0 bis 4 l/min) sorgen für eine präzise Steuerung von bis zu 12 Heizkreisen.Dank der geringen Einbautiefe von ca. 86 mm eignet er sich auch für enge Montagesituationen. Der Verteiler wird mit schallgedämmter Halterung und Bezeichnungsschildern geliefert und ist für Heizrohre in verschiedenen Durchmessern (12–20 mm) geeignet.Robust, flexibel und zuverlässig – dieser Systemverteiler bietet eine hochwertige Lösung für professionelle Heizungsinstallationen.Der Systemverteiler ist förderfähig im Rahmen der kfW-Maßnahmen für Neubau und Sanierung.Technische Spezifikationen des Systemverteilers «Premium» EdelstahlDer Systemverteiler «Premium» überzeugt durch seine hochwertige Ausführung aus starkwandigem Präzisionsrundrohr nach DIN EN 1264-4. Der Verteiler bietet beidseitige Anschlussgewinde (1“ AG) für flexible Montagemöglichkeiten auf der rechten oder linken Seite.Material: EdelstahlAnschlussgewinde: 1“ AG beidseitigEinbautiefe: Geringe Einbautiefe von ca. 86 mm für den Einbau in Wandstärken ab 90 mmHeizkreisanschluss: ¾“ AG EK, kompatibel mit KlemmringverschraubungenDurchflussmengenanzeiger: Integrierte Skala von 0 bis 4 l/min für präzise KontrolleKapazität: Geeignet für bis zu 12 HeizkreiseVentilanschluss: M30 x 1,5 mm für Stellantriebe, mit einem Ventilabstand von 50 mmKompatible Rohrdimensionen: 12, 14, 15, 16, 17 und 20 mmPrüfverfahren: Geprüft im Differenzdruckprüfverfahren bei 6 barMaximaler Prüfdruck: 6 bar (max. 24 h, bei < 30°C)Frostschutzmittel: Geeignet für Wasser-Glykol-Mischungen (30% Glykol)Schallgedämmte Halterung: Lieferung inklusive Halterungsvorrichtung gemäß DIN 4109 für Wand- oder SchrankmontageVentilschließmaß: 11,8 mmMontage- und Inbetriebnahme des Systemverteilers «Premium»Der Systemverteiler «Premium» lässt sich einfach im Verteilerschrank montieren. Die Konsolen werden an verschiebbaren C-Profilschienen oder an vorbereiteten Bolzen/Bohrungen befestigt.Hydraulische AnschlüsseDie benötigten Absperreinrichtungen (Kugelhahn 1” Innengewinde) müssen separat bestellt werden. Die Verteilerrohre besitzen ein 1” Außengewinde für flachdichtende Montage.Die Überwurfmuttern mit einem Ring-/Maulschlüssel (SW 38) mit 35-45 Nm anziehen.Rohrmontage Schritt für Schritt:Rohr rechtwinklig abschneiden, entgraten und kalibrieren, Klemmringmutter und Klemmring aufschieben.Schlauchtülle/Stützhülse einstecken.Rohr in die Konus-Aufnahme stecken und Klemmringmutter von Hand anziehen.Abgangsverschraubung mit SW 24 gegenhalten und Klemmringmutter mit SW 30 (25-30 Nm) festziehen.KennzeichnungDie Heizkreise werden mit den beigelegten Selbstklebe-Etiketten markiert.Spülen und Füllen der Heizkreise beim Systemverteiler «Premium»Ventile schließen: Rücklaufventile mit Bauschutzkappe rechtsdrehend schließen, Durchflussmesser bei Bedarf mit Entlüfterschlüssel schließen.Durchflussmesser öffnen: Vor dem Regulierventil öffnen, um Schäden zu vermeiden.Absperrung: Kugelhähne 1 und 2 am Verteiler absperren, alle Ventile mit Bauschutzkappen schließen.Schläuche anschließen: Spül-/Befüllschlauch an Vorlauf-SBE anschließen, Auslass an Rücklauf-SBE offen lassen. Alle Durchflussmesser öffnen.Kreise spülen: Jeden Kreis einzeln mit Wasser spülen und danach das Regulierventil schließen.Vorgang abschließen: Nach Spülen und Befüllen den Schlauch von der SBE entfernen.Durchfluss-Einregulierung für den Systemverteiler «Premium»Ventil schließen: Schutzkappe am Rücklauf des Heizkreises abnehmen und das Ventil mit einem Entlüfterschlüssel rechtsdrehend schließen (kleinster Wert).Volumenstrom einstellen: Den Volumenstrom durch Linksdrehen der Regulierspindel am Rücklaufventil regulieren. Der tatsächliche Durchflusswert wird am Durchflussmesser abgelesen. Beachten: Der Durchflussmesser dient nur zur Anzeige, nicht zur Regulierung.Einstellung überprüfen: Achten Sie darauf, dass das Feingewinde der Spindel nicht über den Sechskant SW 19 hinausragt. Für vollen Durchfluss das Ventil 2,5 bis 3 Umdrehungen öffnen.Schutzkappe aufsetzen: Nach der Einstellung die Schutzkappe oder den Stellantrieb wieder aufschrauben, um die Ventile vor Fremdeinwirkung und Verschmutzung zu schützen.Technische Daten:Anzahl Heizkreise: 8Werkstoffe:Verteilerrohr: Edelstahl 1.4301Armaturen: Messing CW614N /CW617NO-Ringe: EPDM ElastomereFlachdichtungen: EPDM Elastomere bzw. Aramidfaserdichtungen AFM34Kugelsitze: PTFEKunststoffe: schlagzäh und temperaturfestHalter: Stahl, verzinktBaulänge inkl. Verteilerendset: 515 mmSeitl. Anschluss: 1" AGHeizkreis Anschluss: G 3/4" EurokonusVentilanschluss: M30 × 1,5 für alle gängingen StellantriebeSchließmaß: 11,8 mmMax. Betriebstemperatur: +70 °CMin. Betriebstemperatur: -5 °C *Max. zul. Betriebsdruck: 10 bar bei 60 °CLieferumfang:1 x Dynamischer Heizkreisverteiler «Premium» mit automatischer Durchflussregelung, 8 Heizkreise1 x Verteilerendset (55 mm)
