Brandschutz-Unterputzgehäuse Badlüfter Typ ER-UPD

Maico Brandschutz-Unterputzgehäuse Badlüfter Typ ER-UPD, 0093.0972

€ 49,50*

Inhoud: 1 Stk.

Artikelnr.: WL0093.0972

Verzending per pakket

Beschikbaar, levertijd: binnen 3 - 5 werkdagen

Stück

Maico Unterputzgehäuse Badlüfter Typ ER-UPD, 0093.0972

Unterputzgehäuse mit Brandschutz-Absperrvorrichtung zur Aufnahme eines Ventilators ER 60/ ER 100.

Produktmerkmale:

Einraumentlüftung:

Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K90-18017
Metall-Ausblasstutzen DN 75/80 mit Metall-Absperrklappe mit selbsttätiger Auslöseeinrichtung
Einbau in Wohnungsküchen, Bäder und WCs
Einbau innerhalb und außerhalb des Schachtes in Wand und Decke möglich
Geringe Bautiefe des Unterputzgehäuses und der Abdeckung
Zugelassen für Ausblasrichtung nach oben, rechts oder links
Leicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle Reinigung
Kunststoffteile normal entflammbar nach Klasse B 2
Mit Putzschutzdeckel
Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46.

Zweiraumentlüftung:

Zweitraumanschluss-Set ER-ZR für die Zweitraumentlüftung
Für die Zweitraumentlüftung einsetzbare Ventilatortypen laut DIN 18017-3: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RC
Hauptraum: 60 m³/h
Zweitraum: 40 m³/h

Technische Daten:

Luftrichtung: Entlüftung
Material: Kunststoff
Einbauort: Wand / Decke
Einbauart: Unterputz
Brandschutz: ja
Ausblasrichtung: seitlich
Anschlussdurchmesser: 75 mm / 80 mm
Zulassungsnummer: Z-51.1-46

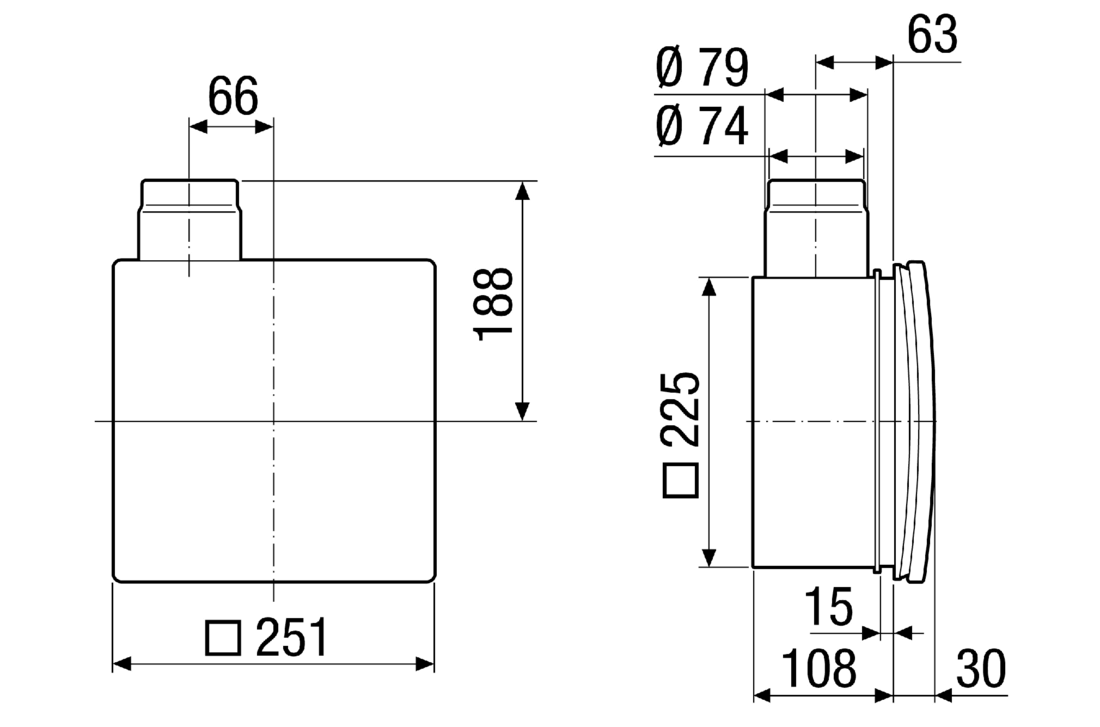

Abmessungen:
Breite: 225 mm
Höhe: 225 mm
Tiefe: 108 mm
Absperrvorrichtung: integriert

› Download: Datenblatt Maico Brandschutz-Unterputzgehäuse für Badlüfter ER-UPD

Lieferumfang:

1x Unterputzgehäuse Badlüfter Typ ER-UPD
